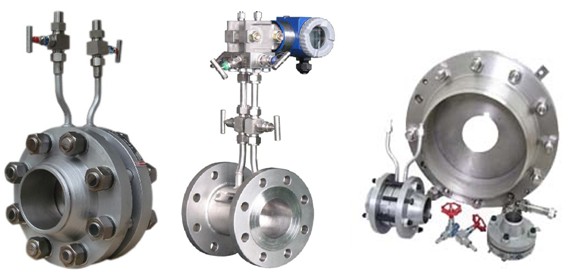

是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等.节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量, 孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计 详细信息

 一、用途

标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置,它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤ 400℃的液体、气体、蒸汽流经孔板所产生的压差,又变送器将该压差讯号转换成比例的输出信号,再有二次仪表或调节器,对被测量流量进行记录,指示或调节。

二、作用原理和结构
1、基本原理
在管道内部装上孔板或喷咀等节流件,由于节流件的孔径小于管道内径,当流体流经节流件时,流束截面突然收缩,流速加快。节流件后端流体的静压力降低,于是在节流件前后产生产生静压力差(见图1),该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。 △ P 。用差压变送器(或差压计)测量节流件前后的差压,实现对流量的测量。
2、节流装置的结构
节流装置的结构如图2、3 所示:

三、安 装 要 求

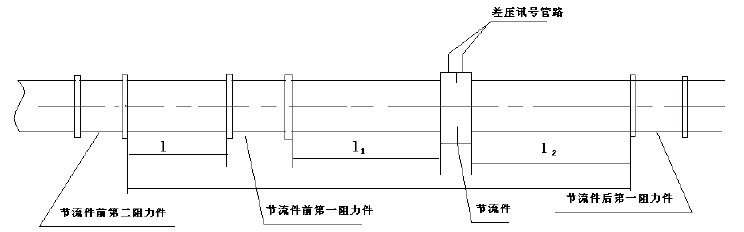

节流装置的安装和适用于下列管段和管件有关:节流件上游侧第一阻力件、第二阻力件,节流件下右侧第一阻力件,从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件:
1. 节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。
2. 安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。
3. 为保证流体的流动在节流件前1D 出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以①直管段必须是圆的,而且对节流件前2D 范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法:
A. 节流件前OD,D/2,D,2D4 个垂直管截面上,以大至相等的角距离至少分别测量4 个管道内径单测值,取平均值D。任意内径单测量值与平均值之差不得超过±0。3%
B. 在节流件后,在OD 和2D 位置用上述方法测得8 个内径单测值,任意单测值与D 比较,其最大偏差不得超过±2%
②节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β 有关,见表1(β=d/D, d 为孔板开孔直径,D 为管道内径)。
4. 节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。7(不论实际β 值是多少)取表一所列数值的1/2
5. 节流件上游侧为敞开空间或直径≥ 2D 大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1 上规定的最小直管段长1 外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。

四.  节流装置选型表:

JHLG 流量节流装置
公称通径 -XXX 100表示DN100mm
结构形式 Z 智能一体化
L 分体式
测量介质 1 液体
2 气体
3 蒸汽
本体类型 A 标准孔板
B 标准喷嘴
C 长颈喷嘴
D 机加工文丘里
E 粗焊文丘里
F 粗铸文丘里
G 文丘里喷嘴
H 双文丘里(插入式)
I 双文丘里(内藏式)
J 环形孔板
K 圆缺孔板
L 偏心孔板
M 高压透镜孔板
N 双重1/4圆喷嘴
O 双重孔板
P 端头孔板
Q 锥形孔板
R 宽边孔板
S 限流孔板
T 机翼测风装置
取压方式 1 角接环室取压
2 角接钻孔取压
3 法兰取压
4 法兰钻孔取压
5 径距取压
材质选择 1 碳钢
2 不锈钢
3 合金钢
4 非金属
管道静压 A 0-0.6Mpa
B 0-1.0Mpa
C 0-1.6Mpa
D 0-2.5Mpa
E 0-4.0Mpa
F 0-6.3Mpa
G 0-10Mpa
H 0-16Mpa
I 0-25Mpa
J 0-40Mpa
安装形式 1 管道焊接式
2 法兰连接式
工艺条件 0 普通
1 防腐
2 高温
3 防爆
补偿方式 0 无补偿
P 单压力补偿
T 单温度补偿
Q 压力、温度补偿
一体化信号输出 0
1 4-20mA
2 脉冲
3 Hart
一体化供电方式 0 内部电池供电
1 电池与24VDC双选择供电
2 外24VDC供电




 五、安装方式与使用

1. 安装方式
①测量液体
测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏45°角引出,这可以消样除由流体传放出的气体进入导压管和差压变送器(如图8)。若差压变送器处于节流装置的上方时,除取压口下偏≤ 45°角然后向上引导压管外,应在导压管的最高点装置集器或排气阀。(如图9)
② . 测量水蒸汽
测量蒸汽流量时,安装方式一般为差压变送器低于、高于节流装置两种。(如图12)取压口位置应附合上述安装要求,并在导压管制高点处装上放气阀和气体收集器。
③ . 测量气体
测量介质为清洁的气体流量时,安装方式一般为差压变送器高于、低于节流装置两种(如图11、12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。
④测量腐蚀性液体和气体
测量腐蚀性的液体和气体流量时,取压口应附合上述安装要求,不论管道是水平安装或垂直安装,差压变送器高于或低于节流装置,均必须在差压变送器和节流装置之间的隔离器,并在隔离器至差压变送器的管路内填充隔离液,使被测流体不能与差压变送器接触,以免破坏差压变送器的正常工作性能。(如图13、14)
