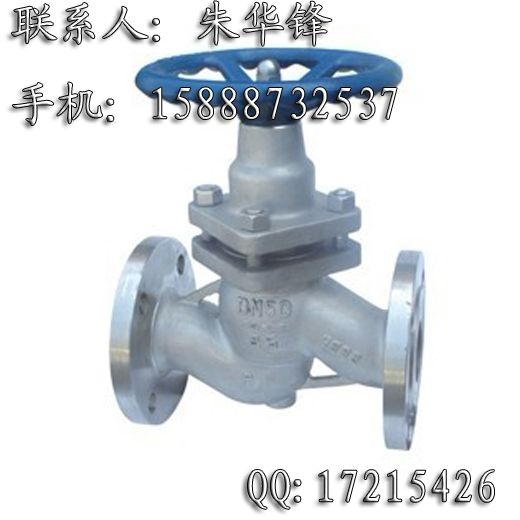

UJ41H-16C金属密封UJ41H柱塞阀
中国 东锦阀门有限责任公司
联系人:朱华锋 15888732537
Tel:0577-85885528; Fax:0577-85885908
QQ: 1263538511 Mob:15888732537

金属密封UJ41H柱塞阀 详细信息



硬密封柱塞阀



联系人:朱华锋   联系电话:15888732537

柱塞截止阀UJ41H、Y



结构及特点

     柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
     在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。
     由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。
     本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

柱塞截止阀的运用范

●阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
●本阀门可在任意位置安装,介质流动方向见阀体上箭头所示。
●经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。



法兰连接柱塞截止阀结构尺寸

1.6-MPa               UJ41H-16C                UJ41W-16CP/R

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

主要外形尺寸
及连接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

914

987

987

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

640

705

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

585

650

D2

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

485

545

608

b

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

36

40

44

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ18

8-φ23

12-φ23

12-φ25

12-φ25

16-φ25

16-φ30

20-φ34

20-φ34

H

133

170

178

195

230

250

272

300

312

365

400

460

940

985

1100

1395

1480

1600

重量

kg

3.6

4.5

6

8

11

15

21

32

44

62

85

148

260

340

552

752

1200

1400



2.5-MPa                    UJ41H-25C                   UJ41W-25CP/R

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

主要外形尺寸
及连接
尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

914

987

987

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

660

730

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

600

600

D2

45

55

65

78

85

100

120

135

160

188

218

278

332

390

448

405

555

610

b

16

16

14

18

18

20

22

22

24

2/

30

34

36

40

44

48

50

52

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ30

12-φ30

16-φ30

16-φ34

16-φ34

20-φ34

20-φ41

H

133

170

178

195

230

250

272

300

312

365

410

470

940

1000

1140

1400

1500

1620

重量

kg

3.5

4.5

6

8

11

16

22

32

48

65

90

165

280

360

580

800

1280

1450



4.O-MPa                    UJ41H-40C                   UJ41W-40CP/R

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

主要外形尺寸
及连接
尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

914

987

987

D

95

105

115

135

145

160

180

195

230

270

300

375

445

510

570

655

680

735

D1

65

75

85

100

110

125

145

160

190

220

250

320

385

450

515

585

610

670

D2

45

55

65

78

85

100

125

135

160

188

218

282

345

408

465

535

560

612

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

422

474

524

576

b

16

16

16

18

18

20

22

22

24

28

30

38

42

46

52

58

60

62

Z-φd

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ30

12-φ34

16-φ34

16-φ34

16-φ41

20-φ41

20-φ48

H

133

170

178

195

230

250

272

300

312

365

410

580

940

1000

1140

1400

1500

1620

重量

kg

3.5

4.5

6

8

11

16

22

32

48

75

120

185

320

480

700

930

1450

1600



法兰连接柱塞截止阀结构尺寸

6.4-MPa                 U41H-64C               UJ41H-64P/R

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

主要外
形尺寸
及连接
尺寸
(mm)

L

170

190

210

230

260

300

340

380

430

500

550

650

775

900

D

105

125

135

150

165

175

200

210

250

295

340

405

470

530

D1

75

90

100

110

125

135

160

170

200

240

280

345

400

460

D2

55

68

78

82

95

105

130

140

168

202

240

300

352

412

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

b

18

20

22

24

24

26

28

30

32

36

38

44

48

54

Z-φd

4-φ14

4-φ18

4-φ14

4-φ23

4-φ23

8-φ23

8-φ23

8-φ25

8-φ30

8-φ34

8-φ34

12-φ34

12-φ41

16-φ41

H

150

165

185

200

235

260

285

320

340

400

450

500

980

1000

重量

kg

6

8

9

14

22

30

40

70

98

150

260

400

520

680



PNl0.0MPa             UJ41H-100               UJ41H-100P/R

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

主要外
形尺寸
及连接
尺寸
(mm)

L

170

190

210

230

260

300

340

380

430

500

550

650

775

900

1025

1150

D

105

125

135

150

165

195

220

230

265

310

350

430

500

585

655

715

D1

75

90

100

110

125

145

170

180

210

250

290

360

430

500

560

620

H

150

165

185

200

230

250

280

300

340

400

460

520

980

1060

1200

1350

重量

kg

6

8

10

16

26

34

48

96

130

250

380

510

660

810

950

1100



PNl6.0MPa                    UJ41H-160

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

主要外
形尺寸
及连接
尺寸
(mm)

L

165

190

216

229

241

292

330

356

432

508

559

660

787

900

D

105

130

140

155

170

195

220

230

265

315

355

430

515

586

D1

75

90

100

110

125

145

170

180

210

250

290

360

430

500

H

180

200

220

270

280

290

320

350

380

420

460

540

1000

1100

重量

kg

11

21

29

38

41

58

80

110

135

182

305

520

846

1100

柱塞截止阀的结构规范

PNl.6-4.O
PN6.4-10.0

DNl5-250
DNl5-100

PNl.6-4.O
PN6.4-10.0

DN≥250
DN≥200

柱塞截止阀

平衡式柱塞截止阀

柱塞截止阀的性能规范

阀体材料

适用温度

适用介质

压力范围

铸 钢

≤425℃

水、蒸汽、石油产品

PNl.6-1.6MPa

不锈钢

≤300℃

硝酸、醋酸

通径范围

含钼不锈钢

≤300℃

氮、氢、氨尿素等

DNl5-500mm



订货须知:

一、① 硬密封柱塞阀 产品名称与型号

硬密封柱塞阀口径

③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定东锦阀门公司硬密封柱塞阀型号,请按硬密封柱塞阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的东锦阀门公司专家为您审核把关。



感谢您访问我们的中国东锦阀门网站【http://dongjin.goepe.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。



联系人:朱华锋   联系电话:15888732537
