概述:EP系列无源继电保护装置是我司自主研发并投入生产的产品,也是国内最早研发成功的,它是继电器馈线保护系列的一部分,用于保护电力系统和工业应用中的二次配网,是常用的环网主单元和紧凑型开关设备的组成部分。

EP系列无源继电保护装置 详细信息



EP系列无源

 智能配网保护装置


产品简介—EP系列无源智能配网保护

装置


技术特点—EP系列无源智能配网保护

装置

产生背景:

最早应用出现在国外的环网

柜上

无辅助电源的场合

既要克服无辅助电源,又要

能够使断路器安全保护

无源保护已经成为像ABB

阿海珐、西门子这些跨国公

司作为技术优势竞争的一个


技术特点:

具有过流保护、速断保护、零序保

护、变压器的重瓦斯、轻瓦斯(超高

温、高温)保护和报警等

无辅助电源时,装置也可安全可靠运

行,直接从高压CT取电,可省去直流

屏的配备

装置可适用于普通高压CT,互感器变

比可自行设置

分常温液晶显示、低温液晶显示和拨

码三种类型。常温液晶适用于   -20

70℃工作环境,低温液晶和拨码均

适用于-40℃低温环境

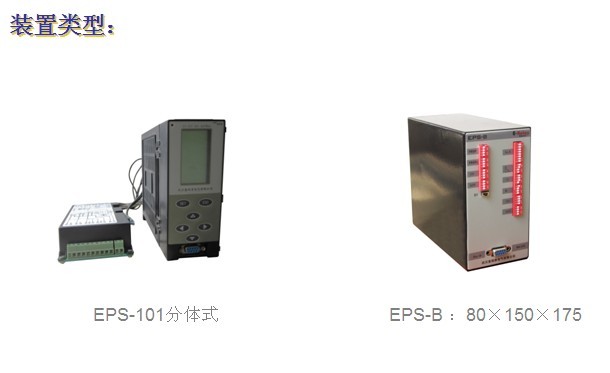

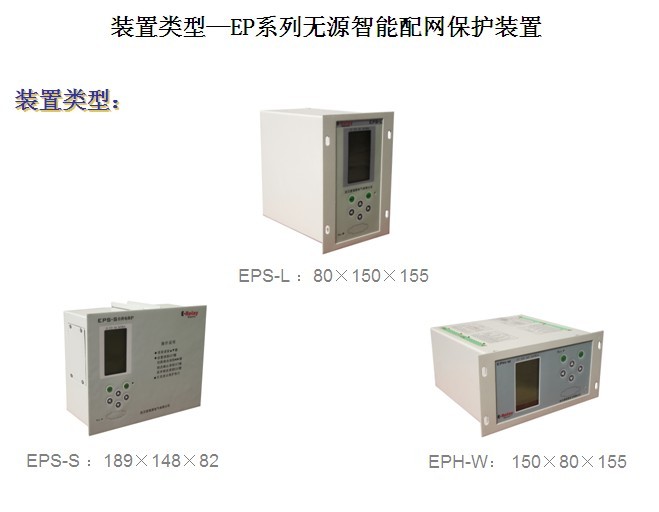

装置类型—EP系列无源智能配网保护

装置

装置类型:



问题讨论—EP系列无源智能配网保护装置

用户关心的几点问题:

1.保护装置所匹配的电流互感

器及最小工作电流问题

2.装置的有源供电问题

3.装置的可扩展性问题

4.保护装置能否适用于其它的

开关柜类型,是否配备足够

的开关量

5.保护装置能否当有源使用

6.保护装置内部电池使用寿命

问题,电池耗尽如何处理的

问题

7.低温环境下装置内部显示液

晶的稳定性问题

8.保护装置所适用的脱扣器类

型的问题

9.保护装置内元器件的可靠性

问题

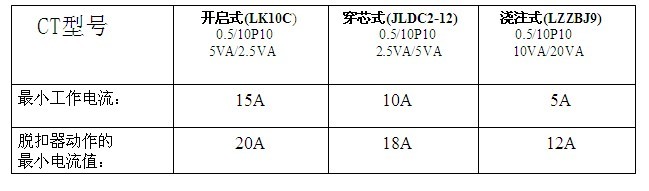

问题1:适用互感器的类型及最小工作电流

适用互感器的类型:开启

式,穿心式,浇注式


最小工作电流:如下表所示

问题2:装置的有源供电问题

有源供电问题:EP 保护装

置除了CT取电外,还给用

预留外部电源输入,

AC110~220V输入,

DC24V~48V输入,

用户可灵活选择外部供电类


问题3:装置的可扩展性问题

开关量扩展问题:EPH系列

为用户提供了5开入,3开出


开关量,可用来实现轻/重瓦

斯,高温/超高温的报警和跳

闸,

还可上传合位信号和分位信

号。

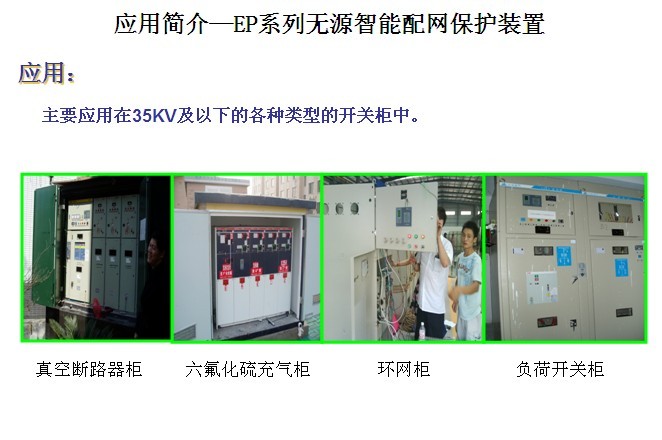

问题4:装置适用柜型的多样化问题

适用柜型的多样化:随着开

关量的扩展,低温显示的实

现,

EP无源保护可广泛适用于

室内,户外的多种柜型。

如负荷开关柜,KYN28中置

柜,真空断路器柜,小型充

气柜等。

问题5:装置内部电池使用寿命问题

 电池型号:高性能锂电池

Tekcell SB-A01

额定电压:3.6V

电池容量:3600mAh

工作温度:-55 ~ 80

电池测试原理图:

装置待机后,精密万用表上

显示的电流值为0.03mA

理论使用寿命:

year=3600mAh/0.03/24/365=13.7

问题6:影响电池使用寿命的因素

使用环境因素:该电池的容

量会随外部环境温度有所改

变。

装置使用不当因素:装置长

期处于利用电池作为显示电

源的状态。

电池自放电因素:常温下,

电池自放电的速度为每年减

1%,温度

 越低,这个值会略有增加。

电池耗尽的处理方法:在外

壳上采取电池可更换的方式

如下图所示。用户可以

在不拆开装置的情况下更换

电池。

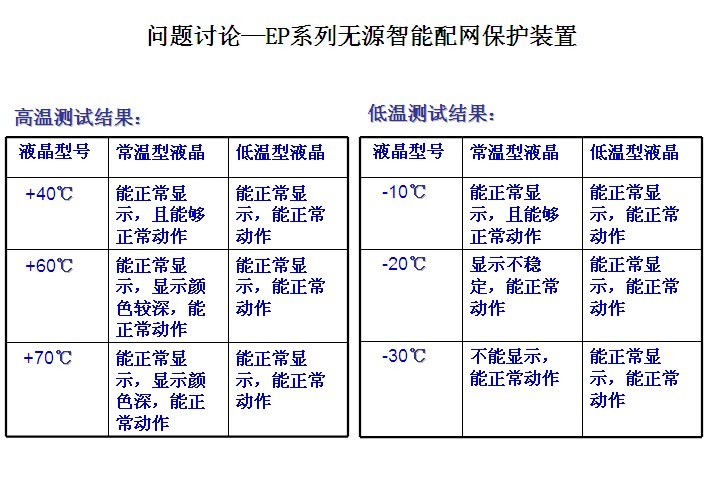

问题7:液晶显示稳定性的问题

EP保护装置的显示液晶分为常温液晶型(EPS-C)和低温液晶型(EPS-D)

常温液晶型的工作温度为-

20~+70,储存温度为-

30~+80

理论使用寿命(一直处于显

示状态) 60000~70000

小时

低温型液晶的工作温度为-

40~+70,储存温度为-

50~+80

理论使用寿命(一直处于显

示状态):10000小时

问题8:装置所适用的脱扣器问题

机构类型:单稳态,双稳态

电压等级:AC/DC24V 48V 110V 220V

电气类型:电压型,电流型

脱扣器动作的最小电压,最小电流:

双稳态线圈:采用电压脉冲信号输出使其动作。最小动作电压视该线圈的电压等级和机械特性而定。

例:欧玛嘉宝的12V双稳态线圈最小动作电压为5V,
    SEG的24V双稳态线圈最小动作电压为10V。

单稳态电压型线圈:采用电压脉冲信号输出使其动作。最小动作电压视该线圈的电压等级和线圈本身的阻抗而定。


单稳态电流型线圈:采用电流脉冲信号输出使其动作。最小动作电流视该线圈的阻抗而定。


电池耗尽的处理方法:在外

壳上采取电池可更换的方式

如下图所示。用户可以

在不拆开装置的情况下更换

电池。
