  labom温度开关

labom温度开关

举报该信息
浏览次数:514
产品报价:
面议
公司名称:
上海涟浚工程设备有限公...
所在地区:
上海
产品型号:
更新时间:
2017-01-03 16:12
厂商性质:
经销商

联系人:赵筱霞 021-50195006-8001

(联系我时,请说明是在中国仪表网上看到,谢谢!)

labom温度开关 夹持技术 GS用于食品/制药/生化技术,管道温度测量,型号系列GS2610

labom温度开关 详细信息

 labom温度开关应用

这种温度变送器/温度开关,夹持式GS用于监测和控制管道表面温度,尤其适用于卫生应用。


labom温度开关设计特点

■多功能温度变送器/温度开关

■多种夹持单元用于过程连接

?卡箍块应用于管道Ø4...57mm

?卡箍环应用于管道Ø10…300mm

?卡箍钩应用于管道Ø4...17.2mm

■卫生型温度测量用于管径4…300mm

■测量系统取得专利

■高精度、快速反应

■容易安装

■无需焊接、无需中断生产过程

■无需额外的隔离

■插入式测量部件可校订

■卫生设计,结构设计符合EHEDG标准

■4位LED显示,可180°反向显示

■指示模块可300°自由旋转

■过程温度范围-40℃至 150℃

■输出信号4…20mA,两线制技术

■方便就地编程

■变送器和开关输出为电隔离

可选

■可通过COMLINE.SPC软件进行参数调整

■两个浮动开关接点

■开关接点具有高开关电流(1A)

■校验证书符合DINEN10204-3.1

■电气连接可旋转300°

labom温度开关应用领域

?食品工业

.制药工业

.生化技术

  技术数据


壳体设计

设计无缝卫生外壳、全封装

电子元件

材质不锈钢1.4301(304),

显示模块macrolon

防护等级IP67,符合DINEN60529

电气连接.圆接头M12,4针

.圆接头M12,8针1

1带开关选项时需要

温度测量元件

测量插入不锈钢Ø6mm,与连接头为螺纹连接,受弹簧张力。

测量插入部分可重新标定,也可更换。安装方式不变。测量单元为银质,由塑料插入部件隔离。

测量电阻Pt100,三线薄层技术

温度范围

环境温度-20℃…85℃

过程温度-40℃…150℃

允许存储温度-40℃…100℃

其他温度范围根据客户需求。

管道箍

材质耐温高性能塑料,集成隔离系统

防护等级IP65,符合DINEN60529

管道标称尺寸

适用于所有标准的标称管道。尺寸详见选型表。

指示

型式4位数字,红色7段

LED现场指示

数显高度8.5mm

分辨率-9999…9999的数字

方向可旋转300°,反向安装时,

数显可反转180°

指示?测量值

?测量单位

?操作菜单

小数点按照测量范围/单位自动设置

最多可在3个位置设定,或手动设定0…3的位置

通过手动按钮或按周期(周期可设定),温度和单位可在屏幕上轮换显示

测量单位℃,℉,K,mA可设定

测量范围

测量范围参数可设置在-40… 150℃,最小量程跨度25K

输出信号

输出信号4…20mA,两线制技术加载通讯信号响应特性温度线性

电流范围3.8…20.5A

分辨率0.3A

电流限制≤21mA

负载≤(U-12V)/21mA(Ohm)

开关延迟<5s

辅助电源

标称电压24VDC

工作范围12…30VDC

集成电压反向保护

精度

变送器

线性误差<0.2K或0.08%测量范围

温度影响Tu1<0.1%/10K

辅助电源影响<0.005%测量范围

负载影响≤±0.02%/100Ω

1Tu=环境温度

开关输出(可选)

型式两个接点开关带公共接地点(低侧,NPN)

开关容量30VDC/200mA,短路保护选择1A

开关状态断开或闭合,可编程

设备切断电路:打开接点

开关方式窗口式/滞后式,可编程

设定范围在限定范围内

滞后在限定范围内,最小0.5%测量范围

开关延迟0.0…999.9s

重复精度0.2%满量程值

电流隔离在变送和开关输出之间隔离

开关周期>1000万次

电压降<1V(<1.5V,电流>100mA时)

输出状态指示红色LED,根据开关输出

参数调整三键参数调整

或PC参数调整
labom温度开关参数调整

参数
数值
单位
℃,℉,K,mA
温度校准
量程下限值/量程上限值
最小/最大值
在量程上限和下限之间,可重置
测量值显示时间
1.0…99.9 s
单位显示时间
0.0…99.9 s
显示旋转
0°(正常安装)/ 180°(反向安装)
小数点
自动,可手动设置0…3小数点位置
开关方式
滞后式- 打开
- 关闭
窗口式    - 打开
- 关闭
开关点
在测量范围上限和重置点之间
重置点
在测量范围下周和开关点之间
ON (开)延迟
0.0…999.9 s
OFF(关)延迟
0.0…999.9 s

 以下参数可通过COMLINE.S软件和表盘上的3键来设定
 参数设置参见操作指南BTA-065

 电气连接

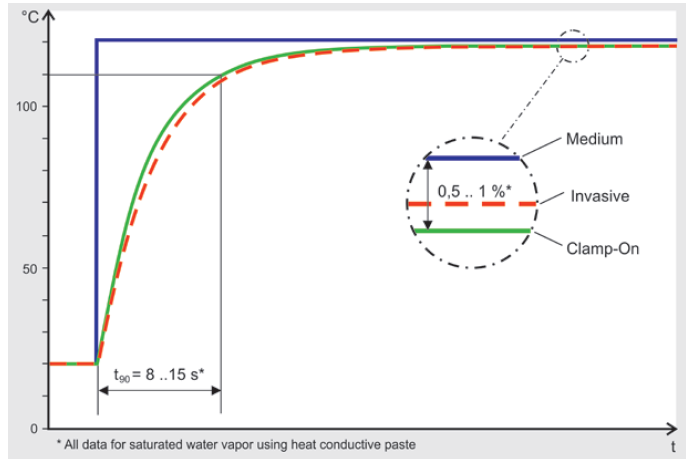

 精度和反应时间
取决于
管道几何形状
介质
环境状况

重复度
通常0.1℃,最大0.2℃
如果使用管道隔热组件,重复度完美

请注意
推荐在安装传感器前使用隔热组件
(见样本T6-030).

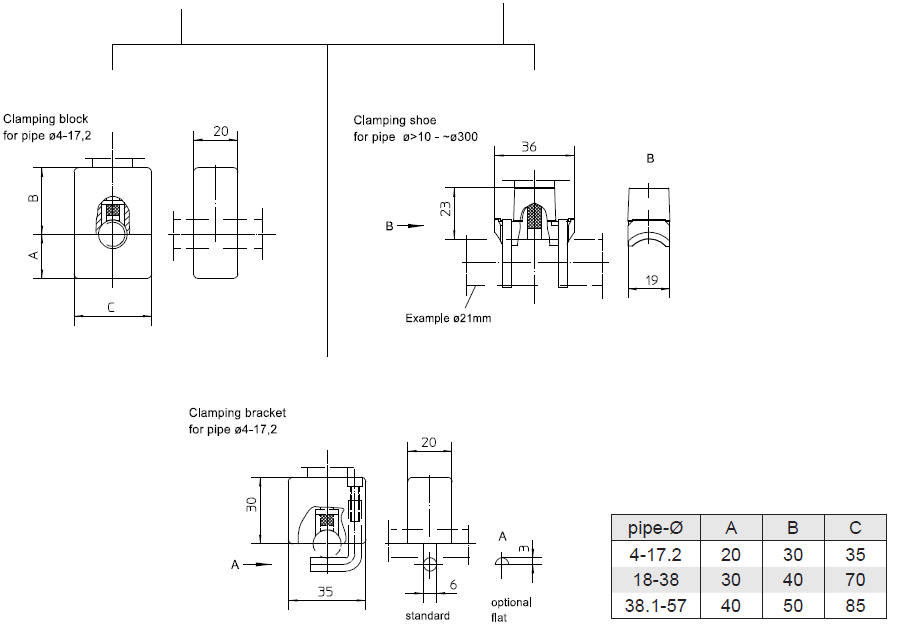

 尺寸





 选型表  - 请指明未列出的型号的其它特性 -
温度变送器/温度开关 夹持技术 GS
GA2610
卡箍单元
.卡箍块安装
A4…
B5…
.卡箍环安装
.带卡环,用于Ø 10 mm 或以上管道
B5
.卡箍钩安装
.卡箍钩标准型
C3…
.卡箍钩平齐
C4…
管道外径
管道外径
夹持的尺寸

50×35×20
70×70×20
90×85×20
23×36×19
30×35×20

A4…
A4…
A4…
B5…
C…

4
×
-
-
-
×
040
6
×
-
-
-
×
060
6.35
×
-
-
-
×
063
8
×
-
-
-
×
080
9.35
×
-
-
-
×
093
10
×
-
-
-
×
100
10.2
×
-
-
-
×
102
10.3
×
-
-
-
×
103
12
×
-
-
-
×
120
12.7
×
-
-
-
×
127
13
×
-
-
-
×
130
13.5
×
-
-
×
×
135
13.7
×
-
-
×
×
137
14
×
-
-
×
×
140
15.88
×
-
-
×
×
158
16
×
-
-
×
×
160
17.2
×
-
-
×
×
172
Ø 4.0-17.9 内 其他值

×
-
-
-
×
997
18
-
×
-
×
-
180
19
-
×
-
×
-
190
19.05
-
×
-
×
-
195
20
-
×
-
×
-
200
21.3
-
×
-
×
-
213
22
-
×
-
×
-
220
23
-
×
-
×
-
230
24
-
×
-
×
-
240
25
-
×
-
×
-
250
25.4
-
×
-
×
-
254
26.7
-
×
-
×
-
267
26.9
-
×
-
×
-
269
28
-
×
-
×
-
280
29
-
×
-
×
-
290
30
-
×
-
×
-
300
31.8
-
×
-
×
-
318
32
-
×
-
×
-
320
33.4
-
×
-
×
-
334
33.7
-
×
-
×
-
337
34
-
×
-
×
-
340
35
-
×
-
×
-
350
36
-
×
-
×
-
360
38
-
×
-
×
-
380
Ø 18.0-38.0 内 其他值
-
×
-
-
-
998

测量范围℃
订货代码
38.1
-
-
×
×
-
381
-40…60
F12172
41
-
-
×
×
-
410
-40…40
F12170
42.4
-
-
×
×
-
424
-30…50
F12222
44.5
-
-
×
×
-
445
-30…30
F12220
48.3
-
-
×
×
-
483
-20…80
F12326
50.8
-
-
×
×
-
508
-10…40
F12345
53.0
-
-
×
×
-
530
0…50
F12420
54.0
-
-
×
×
-
540
0…60
F12422
57.0
-
-
×
×
-
570
0…80
F12424
Ø 38.0-57.0 内 其他值

-
-
×
-
-
999
0…100
F12426
0…120
F12428
Ø 10.0-300 内 其他值

-
-
-
×
-
991
0…150
F12430
其他
按用户需求
F12172
过程温度
. -40… 150℃
M23

. 按具体要求
M…

测量范围
. 见表
……
输出信号
. 4…20 mA,两线制技术(标准)
H11
开关输出
. 无
N10
. 两个接点
. 带有共同接地点(NPN),开关容量 30 V DC,200 mA
N70
. 带有共同接地点(NPN),开关容量 30 V DC,1 A
N70.1
. 带有共同电源点(PNP),开关容量 30 V DC,200 mA
N71
. 带有共同电源点(PNP),开关容量 30 V DC,1 A
N71.1
电气连接
. 圆接头M12,4针
T30
. 圆接头M12,8针1
T31
. 按用户需求设定参数
F2
. 电气连接在300°以内自由旋转
R88
订货代码(例如):
GS2610
A4060
M23
F12420
H11
N10
T30



编程工具包(软件COMLINE.S 和 USB界面)
MC1610

1.带开关选项时需要
