  泰克Tektronix DPO2014B数字存储混合信号示波器4通道100MHz

泰克Tektronix DPO2014B数字存储混合信号示波器4通道100MHz

举报该信息
浏览次数:49
产品报价:
15600元
公司名称:
深圳市金偲德科技有限公司
所在地区:
深圳市
公司电话:
点击查看
联系人:
点击查看
产品型号:
更新时间:
2015-09-21 12:05
厂商性质:
代理商
公司传真:
点击查看
手机:
点击查看

本网采购热线:0571-87756399
0571-87759942

主要性能指标

200, 100, 70 MHz 带宽型号
2 条模拟通道和4 条模拟通道型号
16 条数字通道(MSO 系列)
所有通道上1 GS/s 的采样率
所有通道上1 M 点的记录长度
5,000 wfm/s 的最大波形捕获速率

泰克Tektronix DPO2014B数字存储 详细信息

MSO2000B系列、DPO2000B系列产品技术资料


主要特点和优点

主要性能指标

  • 200, 100, 70 MHz 带宽型号
  • 2 条模拟通道和4 条模拟通道型号
  • 16 条数字通道(MSO 系列)
  • 所有通道上1 GS/s 的采样率
  • 所有通道上1 M 点的记录长度
  • 5,000 wfm/s 的最大波形捕获速率
  • 成套高级触发

简便易用功能

  • Wave Inspector®旋钮,轻松浏览和自动搜索波形数据
  • FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
  • 29 种自动测量和FFT 分析,简化波形分析
  • TekVPI®探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
  • 7 英寸(180 mm) TFT-LCD 宽屏彩色显示器
  • 体积小,重量轻- 仅厚5.3 英寸(134mm),仅重7 磅14 盎司(3.6 公斤)
  • 五年保修

连接能力

  • 前面板上提供了USB 2.0 主控端口,迅速简便地存储数据
  • 后面板上提供了USB 2.0 设备端口,简便地连接PC 或直接打印到兼容PictBridge®的打印机
  • 选配10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上

选配串行触发和分析功能

  • I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行触发、解码和搜索选项

混合信号设计和分析(MSO 系列)

  • 自动触发、解码和搜索并行总线
  • 多通道建立时间和保持时间触发

多功能混合信号设计调试工具

MSO/DPO2000B系列混合信号示波器提供了高达200 MHz的带宽和1 GS/s 的采样率,以入门级价格提供了先进的调试功能。它为分析模拟信号和数字信号提供了最多20 条通道,可以迅速找到和诊断复杂设计中的问题。MSO/DPO2000B 在所有通道上标配1M点的深记录长度,可以捕获长信号活动窗口,同时保持精细的定时分辨率。

泰克MSO/DPO2000B 系列示波器Wave Inspector®旋钮可以迅速浏览波形,自动进行串行总线和并行总线分析,为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作。

完善的功能,加快每个调试阶段的工作速度

从迅速发现和捕获异常事件,到搜索波形记录找到事件及分析事件特点和设备行为,MSO/DPO2000B 系列提供了一套强大的功能,加快了每个设计调试阶段的工作速度。


发现- 5,000 wfm/s的波形捕获速率最大限度地提高捕获难检毛刺和其它偶发事件的概率。

发现

如果想调试设计问题,首先必须知道存在问题。每个设计工程师都要用大量的时间查找设计中的问题,如果没有合适的调试工具,这项任务耗时长、非常麻烦。

MSO/DPO2000B 系列提供了业内最完整的信号查看功能,可以迅速了解设备的实际操作。5,000wfm/s的波形捕获速率可以迅速查看毛刺和其它偶发瞬态信号,揭示设备问题的真正特点。带有辉度等级的数字荧光显示器通过加强发生频率较高的信号区域,来显示信号活动的历史信息,从而以可视方式显示异常事件的发生频次。

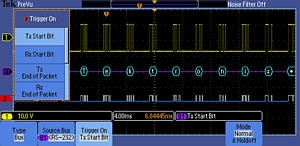

捕获- 触发经过RS-232 总线的特定发送数据包。一套完整的触发功能(包括特定串行数据包内容触发)保证您可以迅速捕获关心的事件

捕获

发现设备问题只是第一步,在发现设备问题后,您必须捕获关心的事件,以确定根本原因。

MSO/DPO2000B 系列提供了一套完整的触发功能,包括矮脉冲触发、逻辑触发、脉宽/ 毛刺触发、建立时间/ 保持时间违规触发、串行数据包触发和并行数据触发,帮助您迅速找到事件。由于高达1 M点的记录长度,您可以在一次采集中捕获许多关心的事件,甚至包括数千个串行数据包,以进一步进行分析,同时保持高分辨率,放大精细的信号细节。

从触发特定数据包内容到自动以多种数据格式解码,MSO/DPO2000B系列为多种串行总线提供集成支持,包括I2I2C、SPI、CAN、LIN 和RS-232/422/485/UART。能够同时解码最多两条串行总线和/ 或并行总线,意味着您可以迅速了解系统级问题。

为进一步帮助您调试复杂的嵌入式系统中的系统级交互,MSO2000B 系列除模拟通道外,还提供了16 条数字通道。由于数字通道全面集成到示波器中,您可以触发所有输入通道,自动实现所有模拟信号、数字信号和串行信号时间相关。

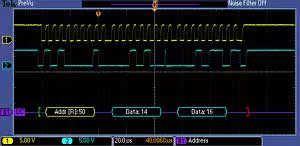

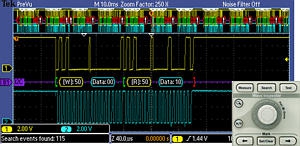

搜索– I2I2C 解码,显示Wave Inspector 对Address 值50 的搜索结果。Wave Inspector 旋钮在查看和浏览波形数据方面提供了前所未有的效率。

搜索

如果没有适当的搜索工具,在长波形记录中找到关心的事件可能会耗费大量的时间。随着当前记录长度达到1M 数据点,确定事件位置可能要滚动几千屏信号活动。

由于其创新的Wave Inspector®旋钮,MSO/DPO2000B 系列提供了业内最完善的搜索和波形导航能力。这些旋钮加快了记录卷动和放大速度。由于独特的应力感应系统,您可以在几秒钟内,从记录一端移到另一端。用户标记可以标出以后您可能要参考的任何位置,以便进一步进行调查。您也可以自动搜索记录,找到自定义指标。Wave Inspector将立即搜索整个记录,包括模拟数据、数字数据和串行总线数据。它将自动标记每次发生的指定事件,从而可以迅速在事件之间移动。


分析- 脉冲式信号FFT 分析。一套完善的集成分析工具,加快设计性能的检验速度。

分析

检验原型性能与仿真数据相符及满足项目设计目标要求分析其行为,涉及的任务包括简单地检查上升时间和脉冲,到完善的功率损耗分析和考察噪声来源。

MSO/DPO2000B 系列提供了一套完善的集成分析工具,包括基于波形和基于屏幕的光标、29种自动测量和FFT分析。另外它还为串行总线分析提供了专用应用支持。

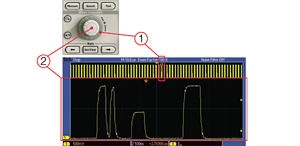

Wave Inspector 旋钮提供了前所未有的波形数据查看、导航和分析效率。旋转外部卷动旋钮(1),查看1 M 点记录。在几秒钟内从开头到达结尾。看到关心的东西、想查看更多细节?只需旋转内部缩放旋钮(2)就可以了。

Wave Inspector®导航和搜索

1M 点记录长度代表着几千屏的信息。通过业内最优秀的导航和搜索工具Wave Inspector,MSO/DPO2000B 系列可以在几秒钟内找到事件。

Wave Inspector 提供了下述新型旋钮:

放大/ 卷动

专用两级前面板旋钮可以直观地控制缩放和卷动显示。内部旋钮调节缩放系数(或缩放标度),顺时针旋转,可以激活缩放,逐渐提高放大系数;反时针旋转,可以降低放大系数,最终关闭缩放功能。您不必再经过多个菜单,调节缩放视图。外部旋钮在波形中卷动缩放框,迅速得到用户关心的波形部分。外部旋钮还采用应力感应式设计,确定卷动波形的速度。外部旋钮旋转得越快,缩放框卷动的速度越快。通过反方向旋转旋钮,可以改变卷动方向。

播放/ 暂停

在寻找异常事件或关心的事件时,前面板上的专用播放/ 暂停按钮在显示屏中自动滚动播放波形。播放速度和方向使用直观的卷动旋钮进行控制。旋钮旋转得越快,波形滚动速度越快。通过反方向旋转旋钮,可以改变卷动方向。


搜索步骤1:确定要查找的项目。


搜索步骤2:Wave Inspector自动搜索和记录每个事件,并用空心白三角标记事件。然后可以使PreviousNext按钮,从一个事件跳到下一个事件。

用户标记

在前面板按Set Mark按钮,可以在波形上放置一个或多个标记。为在不同标记之间导航,只需在前面板上按Previous(←) 和Next(→) 按钮

搜索标记

Search按钮可以自动搜索长采集数据,查找用户自定义事件。搜索标记会高亮度显示事件发生的所有时点,并可以使用前面板Previous(←) 和Next(→) 按钮简便地搜索。搜索类型包括边沿、脉宽/ 毛刺、矮脉冲、逻辑、建立时间和保持时间、上升时间/ 下降时间、并行总线及 I2C、 SPI、CAN、LIN 和RS232/422/485/UART 数据包内容。

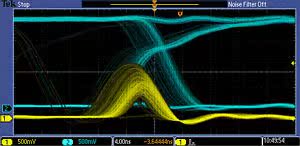

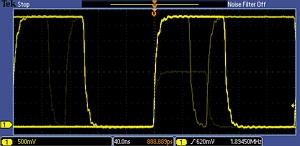

数字荧光技术可以在MSO/DPO2000B系列上实现5,000 wfm/s的波形捕获速率和实时辉度等级。

数字荧光技术

MSO/DPO2000B 系列数字荧光技术使您能够快速了解设备的实际工作情况。5,000 wfm/s 的波形捕获速率使您能够以非常高的概率,迅速查看数字系统中常见的偶发问题,如矮脉冲、毛刺、定时问题、等等。

波形相互叠加在一起,发生频次高的波形点会变亮。这可以迅速突出显示发生频次高的事件,在偶发异常事件中,则会突出显示发生频次低的事件。

通过MSO/DPO2000B系列,您可以选择无限余辉或可变余辉,确定前一个波形采集在屏幕上停留多长时间,进而可以确定异常事件的发生频次。

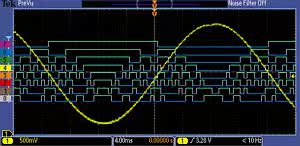

MSO系列提供了16条集成数字通道,可以查看和分析时间相关的模拟信号和数字信号。

混合信号设计和分析(MSO 系列)

MSO2000B 系列混合信号示波器提供了16 条数字通道。这些通道紧密集成到示波器的用户界面中,简化了操作,可以轻松解决混合信号问题。


通过带色码的数字波形显示技术,可以在屏幕上把多条数字通道放在一起,创建一个组,作为一个组移动多条数字通道。可以为每组八条通道设置门限值,支持最多两个不同的逻辑组。

带色码的数字波形显示

MSO2000B系列重新界定了查看数字波形的方式。逻辑分析仪和混合信号示波器都有一个共同的问题,即在缩放程度足够大,以便数字轨迹在显示屏中保持平坦时,确定数据是1 还是0。MSO2000B系列拥有带色码的数字轨迹,用绿色显示1,用蓝色显示0。


白边表示提高采集的采样率可以获得更多的信息。

在系统检测到多个跳变时,MSO2000B系列多跳变检测硬件会在显示屏上显示一个白边。这明确提示用户,在下次采集时提高采样率可以比以前设置获得频率更高的信息。

MSO2000B系列允许对数字波形分组,简化通道设置,并使用USB键盘输入波形标记。通过简单把数字波形排列起来,可以构成一个组。一旦建立了组,您可以作为一个整体定位该组中包含的所有通道,大大缩短与单独定位各条通道有关的正常设置时间。

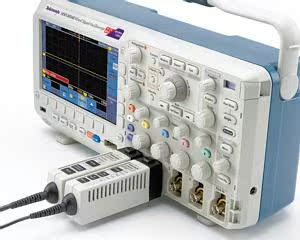

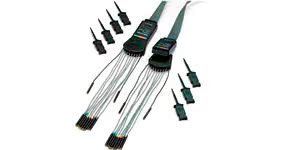

P6316 MSO探头提供了两个8通道适配夹,简化了与设备的连接。

P6316 MSO 探头

这种独特的探头设计提供了两个八通道适配夹,简化了连接被测设备的过程。在连接到方形引脚时,P6316 可以直接连接中心相距1/10英寸的8× 2方形引脚头部。在要求更高的连接灵活性时,您可以使用自带的飞线束和抓斗,夹到表面安装设备或测试点上。P6316提供了杰出的电气特点,电容负荷仅8 pF,输入阻抗为101 kΩ。

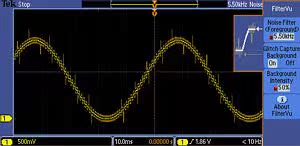

DAC信号输出- 注意FilterVuTM怎样在前景轨迹(黄色)中清楚地显示DAC的无噪声阶跃,其中已经去掉了所有高于5.5 kHz的频率。FilterVu 还直到示波器的全部带宽,捕获及在背景轨迹中(橙色)中显示高频毛刺。

FilterVu™ 可变低通滤波器

厌倦了示波器中受限于2 0 MH z 带宽滤波器?您只需启动FilterVu,调节可变低通噪声滤波器就可以了。与其它可变低通滤波器不同,FilterVu 从信号中滤掉了不想要的噪声,同时仍能用示波器的全部带宽捕获毛刺和其它信号细节。它显示两个波形: 一个可以滤波的波形(前景波形)和一个毛刺捕获波形(背景波形)。

滤波的波形使用可变低通滤波器,滤除噪声,获得更干净的波形,更精确地定位信号边沿和幅度电平。其结果,改善了您对光标测量的信心,更清楚地存档重要的信号特点。在噪声滤波器调节到最低可用噪声截止频率时,过去可能导致示波器出现假信号的不超过1% 的高频成分现在可以通过滤波器。

毛刺捕获波形会直到示波器的全部带宽显示信号细节。示波器可以使用峰值检测min/max采样,捕获最窄5 ns的脉冲,防止漏掉意想不到的毛刺或其它高频事件。

FilterVu 为重复事件、非重复事件和单次事件提供了理想的解决方案。


触发经过I2C 总线的特定数据包。黄色波形是时钟,蓝色波形是数据。总线波形提供了解码的数据包内容,包括Start、Address、Read/Write、Data 和Stop。

串行触发和分析(选配)

在串行总线上,一个信号中通常包括地址信息、控制信息、数据信息和时钟信息,而很难隔离关心的事件。MSO/DPO2000B系列为调试串行总线提供了一套强大的工具,支持I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动触发、解码和搜索。

串行触发

在流行的串行接口(如I2C, SPI, CAN, LIN 和RS232/422/485/UART)上,在包头、特定地址、唯一标识符等数据包内容上触发采集。

总线显示

可以更高级地组合查看构成总线的各个信号(时钟, 数据, 片选等),可以更加简便地识别数据包在哪里开始和结束,识别地址、数据、标识符、CRC 等子数据包成分。

总线解码

厌倦了不得不目视检查波形,计算时钟,确定每个位是1 还是0,把多个位组合成字节,确定十六进制值?让示波器为您完成这些工作!一旦设置了总线,MSO/DPO2000B 系列将解码总线上的每个数据包,以十六进制、二进制、十进制(仅LIN)或ASCII (仅RS-232/422/485/UART)格式显示总线波形中的值。

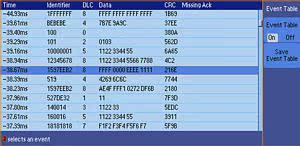

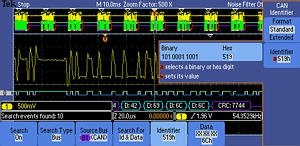

事件表显示长采集中每个CAN 数据包解码后的标识符、DLC、DATA 和CRC。

事件表

除查看总线波形本身的解码包数据外,您还可以在表格视图中查看所有捕获的数据包,这在很大程度上与逻辑分析仪上查看数据的方式类似。它连续列出数据包,包括每个组成部分的栏目(地址, 数据, 等等)。

搜索

串行触发特别适合隔离关心的事件,但一旦捕获事件、并需要分析周围数据,您要怎么做?过去,用户必须手动滚动通过波形,计算和转换位,查看是什么导致了事件。有了M S O /DPO2000B系列,您可以让示波器根据用户定义的标准搜索采集的数据,包括串行数据包成分。每次事件发生都用搜索标记高亮度显示。为在不同标记之间快速搜索,只需在前面板上按Previous(←) 和Next(→) 按钮。

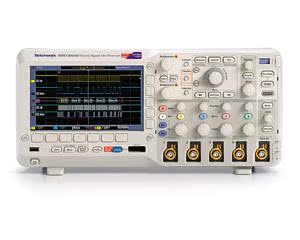

专业设计,让您的工作更轻松


MSO/DPO2000B采用专业设计,让您的工作更轻松。明亮的宽屏显示器会显示一个长时间窗口。专用前面板旋钮简化了操作。前面板上的USB 主控端口可以简便地把屏幕图、仪器设置和波形数据传送到存储棒上。

明亮的宽屏显示器

MSO/DPO2000B 系列拥有7 英寸(180 mm)宽屏TFT-LCD 显示器,可以查看错综复杂的信号细节。

专用前面板旋钮

每条通道独立的垂直旋钮,提供了简单直观的操作。您不必再在所有四条通道中共享一套垂直旋钮。

连接能力

前面板上的USB主控端口可以简便地把屏幕图、仪器设置和波形数据传送到U 盘上。后面板包含一个USB 设备端口,用来从PC 远程控制示波器,或连接USB键盘。USB 设备端口还可以用来直接打印到兼容PictBridge®的打印机。选配的10/100以太网端口可以简便地联网,选配的视频输出端口可以把示波器显示画面导出到外部监视器或投影仪上。

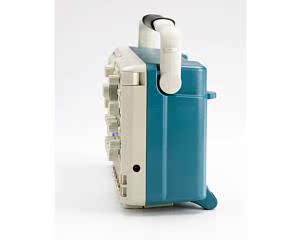

MSO/DPO2000B系列体积小巧,节约了工作台或桌面上宝贵的空间。

体积紧凑

MSO/DPO2000B 系列采用紧凑的便携式设计,可以在实验室之间简便地携带使用,由于深仅5.3 英寸(134 mm),其节约了测试台上宝贵的空间。


TekVPI 探头接口简化了探头与示波器的连接。

TekVPI®探头接口

TekVPI 探头接口在探测中确立了简便易用性的标准。TekVPI探头具有状态指示灯和控制功能,在补偿框中带有一个探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单,其中包括探头所有相关设置和控制功能。可以通过USB、GPIB或以太网远程控制TekVPI 探头,在ATE 环境中提供了用途更加广泛的解决方案。

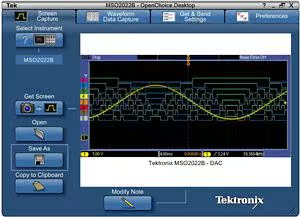

OpenChoice®Desktop软件可以无缝连接示波器与PC。

扩展分析

使用MSO/DPO2000B系列采集数据和进行测量只需简单地把示波器的USB电缆连接到PC上。每台示波器标配主要应用软件,如OpenChoice®Desktop、Microsoft Excel 和Word 工具条,可以快速简便地直接与Windows PC 通信。
