K100型  质量流量计

K100型 质量流量计

举报该信息
浏览次数:77
产品报价:
面议
公司名称:
青岛澳威流体计量有限公司
所在地区:
'
公司电话:
点击查看
联系人:
点击查看
产品型号:
K100型
更新时间:
2015-11-21 10:46
厂商性质:
经销商
公司传真:
点击查看
手机:
点击查看

本网采购热线:0571-87756399
0571-87759942

K100型质量流量计采用科里奥利力原理,通过测量流体在管道中受到的科里奥利力,直接获得各种介质在复杂环境条件下精确地流量值和密度值,不需要经过中间参数的转换,避免因中间转换产生的测量误差,从而实现精准测量。

质量流量计 详细信息

  K100型质量流量计与精度有关的技术指标——质量流量测量

(1) 体积流量是以密度为1g/cm3的工艺流体为基准的。对于密度为非 1 g/cm3 的流体,最大体积流 量等于最大质量流量除以流体密度。
(2) 流量精度是以百分比为基准的,它包括重复性,线性度以及滞后的综合效应。除特别说明外,所有液体测量的性能指标是基于水在20 到~25°C 和0.1 到~0.2Mpa下的参考状态下得出的。
(3) 量程比是最大流量与最小流量的比值。
(4) 零点稳定度为无安装应力条件下测得。

量程比

100:1

20:1

10:1

2:1

1:1

精度(±%)⑴

0.5

0.25

0.1

0.1

0.1

压降(Mpa)

~0

0.001

0.005

0.093

0.25


精度为实际测量精度,由于《JJG1038-2008 科里奥利质量流量计》最高精度为0.15级,相关证书和资质只能为0.15级

密度性能指标(液体)

误差⑴

±0.001g/cm3

±1kg/m3

重复性

±0.0005g/cm3

±0.5kg/m3

测量范围

0.2~3.0g/cm3

200~3000kg/m3


误差包括重复性、线性度以及滞后的组合效应。±0.001g/cm3密度误差是基于水在20℃和0.1~0.2Mpa条件下得出的。在不同的操作条件下,可能导致精度下降。

温度性能指标

误差

±0.2℃

重复性

±0.1℃

温度限制⑵

温度范围-40~204℃



安装在危险场所的,由防爆认证界定温度适用范围。

温度显示范围

-50~240℃

Pt100测温

过程介质温度

一体

-40~125℃

分体

-40~204℃

环境温度

工作温度

-40~55℃

存储温度

-40~70℃


通用技术指标

电源变化

当交流供电在220V±10%、50Hz±5%变化,或直流供电在24V±5%变化时,质量流量计的示值无变化。

耐压及密封性

对流量计受压部位进行耐压强度试验,试验介质为水,试验压力为1.5倍公称压力,历时5min,各连接处无渗透、无泄漏。


输出信号和集成

脉冲输出

输出范围

(0~10) KHz

注:有源频率输出可以被组态为表示质量流量、体积流量或密度。

基本误差

±0.005%

温度影响

±0.001%/℃

电流输出

输出范围

(4~20)mA

注:外部取样电阻应在 (250~600) Ω之间。
(4~20)mA无源电流输出,
可以被组态为表示质量流量、
体积流量或密度。

基本误差

0.1% FS

温度影响

±0.01%/℃

数字通信

RS485接口,Modbus通信协议,
波特率可选:1200、2400、4800、9600。
可多机通信和总线连接。

功耗

BPM-A变送器最大功率为6.6W。



安全与防护
防爆性能符合GB3836.1-2010、GB3836.3-2010、GB3836.4-2010。
应用场合:适用于爆炸性危险场所1区、2区,设备类别IIB,向下兼容IIA,温度组别T1~T6。
注:传感器和变送器分体或一体安装不影响防爆性能。

防护

传感器

IP67

变送器

IP65



结构材料

接液部件

测量管

022Cr17Ni12Mo2(316L)

分流器

022Cr17Ni12Mo2(316L)

法兰

022Cr17Ni12Mo2(316L)

外壳

传感器

06Cr19Ni10(304)

变送器

铸造铝合金(ADC12)

接线盒

铸造铝合金(ADC12)


依据《GB/T 20878-2007不锈钢和耐热钢 牌号及化学成分》。


K100型质量流量计安装位置
1)传感器应远离能引起管道机械振动的干扰源,如工艺管线上的泵等;
2)传感器应注意工艺管线由于温度变化引起的伸缩和变形,特别不能安装在工艺管线的膨胀节附近;
3)传感器应远离工业电磁干扰源,如大功率电动机、变压器等;
4)传感器测量管内应保证始终充满液体,且有一定背压,这就要求安装位置应在管道的低端;
5)传感器安装法兰必须与管道法兰同轴连接,保证无应力安装;
6)传感器的上游、下游应装上断流阀。

减振
1)在安装传感器时,要选择好合适的安装地点,为了消除振动对测量的影响,除了要远离振动源外,,在安装中还要采用支撑杆将支撑管道及阀门固定牢固。支撑杆的下端必须固定在稳固的基础上,上端与管道卡子相配合来固定工艺管道线。(切忌用传感器外壳来支撑传感器、管道线、阀门和泵等。
2)传感器安装后,其外壳应处于自由悬空状态。

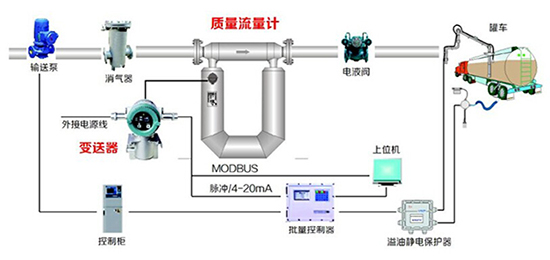

K100型质量流量计在定量装车系统中的应用





注:标定系统的关键部件全部采用原装进口最优设备:
1、称重仪表——梅特勒托利多公司最高精度电子称,保证检定精度;
2、水泵——格兰富变频控制水泵,保证流速稳定。

获得中国计量科学研究院颁发的《静态质量法水流量标准装置》检定证书





售后服务

     售后服务是设备长期稳定运行的保障,青岛澳威秉承客户至上的顾客服务意识,拥有一支具有多年现场经验并经过专业岗位培训的售后服务队伍,可为用户提供迅速、及时的专业服务。

     质保期:三年

     服务承诺:1小时响应,24小时上门服务

     服务保障:

     设备交付:供方所提供的产品在出厂前经过严格检验,并经过妥善包装,保证设备运输到现场无任何损坏。

     指导安装:货到现场后,供方保证在接到使用方电话后24小时内到达现场,提供技术指导,并积极配合施工人员做好安装工作。

     接线调试:供方负责现场接线调试,保证设备通过验收并正常运行。

     使用培训:初次安装完成后,供方负责对使用方的操作、维修人员,进行免费的操作、维修及保养培训等。

     定期走访:在产品正常使用期间(不限于质保期),每年至少提供一次免费上门回访服务。
