仪表网>产品库>流量仪表>流量计>其他流量计> 自来水超声波流量计

自来水超声波流量计

产品报价:¥面议

更新时间:2019-05-28 21:54访问人数: 99次

牌:

号:地:淮安市

公司名称: 江苏迅尔仪表科技有限公司 厂商性质:生产商

联系人:刘春章 18015140599

(联系我时,请说明是在仪表网上看到,谢谢!)


品牌 产地 国产
加工定制

自来水超声波流量计可在管道外侧对管内体各流量进行测量,采用新的电子技术和数字信号处理技术,抗气泡能力强,小型轻量,同时实现了高精度化和使用便利性的提高,被测流体可以是纯水、冷却水、药液、饮料水、海水、油、龙头水、温水、工业用水等浆液之类的均匀液体,导电或非导电,有腐蚀性或无腐蚀性液体均可测量,可支持通信功能

自来水超声波流量计 详细信息

自来水超声波流量计可在管道外侧对管内体各流量进行测量,采用新的电子技术和数字信号处理技术,抗气泡能力强,小型轻量,同时实现了高精度化和使用便利性的提高,被测流体可以是纯水、冷却水、药液、饮料水、海水、油、龙头水、温水、工业用水等浆液之类的均匀液体,导电或非导电,有腐蚀性或无腐蚀性液体均可测量,可支持通信功能(MODBUS)。

简要说明
● 精度为高精度,通过新声速测量方式,也适用于未知声速的流体,几乎不受流体温度和压力的影响
● 采用大规划集成电路CPLD,表贴工艺,准确度更高。
● 优异的操作性和使用便利性,采用了LCD和功能键的简单设定,LCD带背光灯,带故障诊断功能
● 高可靠性,高性能,适用性好,全中文显示,16位2行,带背光。
● 1M资料库功能,记录一段时间内流量及总流量。
● 上、断电管理功能,可记录前64次上、断电时间及流量,可进行人工或自动补偿减少流量损失。
● 能有效地克服管壁对超声波信号的衰减和粗糙的管道内表面对超声波信号的散射,从面减少超声波信号的能量消耗。
● 克服了少量的沉淀物、悬浮颗粒和气泡对信号的影响,提高了流量测量的准确度,特别适合管道的流量测量。
● 使用专用开孔工具使传感器在带压不停水的情况下安装,独特的带压拆卸、安装方法,不影响正常生产,随时完成在线更换与检修。

※ 下面的示例是壁挂式超声波流量计主机,依次配备外夹式传感器,插入式传感器和管道式传感器:



自来水超声波流量计性能特点
测量液体: 水,海水,碱等流体,浊度小于10000ppm,粒径小于1mm
管道材料: 钢,铸铁,PVC管材等超声波可穿透的满管,质地致密,无严重腐蚀结垢,允许薄层质密衬里
管衬材料: 橡胶,环氧沥青,玻璃钢,砂浆等,或无衬里
管径范围: DN13mm~8250mm,插入式传感器适用管径DN25mm~8250mm
流速范围: -32m/s~0~+32m/s,双向流
准 确 度: ±1.0%显示值(标准条件下)。配置插入式传感器准确度可达0.5%
线 性 度: 0.5%。
信号输出: 4-20mA或0-20mA RS-485
传 感 器: 分为外夹式和插入式。标准配置为外夹式。插入式传感器zui高工作压力3MPa.
直管段长: 上游>10D,下游>5D 距泵出口>30D(D:管径)
显示方式: 2*20字符液晶显示,带LED背光
防护等级: IP65
防爆等级: ExdⅡBT4
固定式超声波流量计供电电源: AC110V、AC220V、DC8~36V或AC7~30V
环境温/湿度: 主机-20℃~+80℃;传感器-20℃~+80℃或-20℃~+160℃可选,传感器可浸水工作,水深小于2m。

部件详解(点击图片进入详细说明):

超声波流量计外夹式传感器详解

流量计传感器各部位详解:(点击图片进入详细说明)

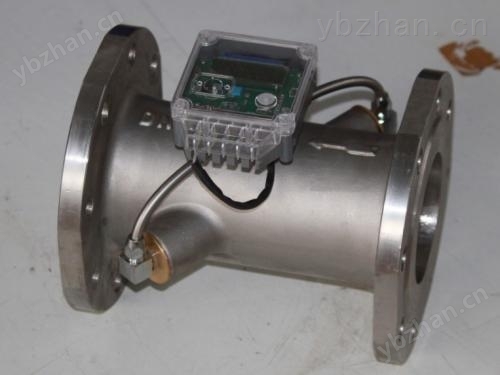

  管段式超声波流量计传感器

技术参数

卫生型管段式

π型管段式

标准管段式

适用主机

一体式、分体式、经济型、流量模块

一体式、分体式、经济型、流量模块、水表

适用管径

DN25-DN80

DN15-DN40

DN50-DN1000

材 质

不锈钢

碳钢(不锈钢选购)

工作频率

1MHz

连接方式

活接连接

法兰连接

适用温度

-40℃~160℃

标 定

整机在线标定

防护等级

IP68(可潜水工作,水深≤3米)

外形尺寸

见下表

公称压力

见下表

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤20000ppm且气泡含量小

管道衬材

信号电缆

SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗干扰性,
并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源。



   π形管段式/标准管段式管道参数

管道式超声波流量计传感器



公称通径

DN(mm)

额定压力

(MPa)

π形管段

标准管段

法兰尺寸(mm)

L1

L2

D

D1

D2

f

N-Φ

法兰厚度

15(派形管)

1.6

320



95

65

45

2

14×4

14

20(派形管)

360



105

75

55

2

14×4

16

25(派形管)

390



115

85

65

3

14×4

18

32(派形管)

450



140

100

76

3

18×4

18

40(派形管)

500



150

110

84

3

18×4

20

20



195

105

75

55

2

14×4

16

25



225

115

85

65

3

14×4

18

32



230

140

100

76

3

18×4

18

40



245

150

110

84

3

18×4

20

50



200

160

125

100

3

18×4

22

65



210

180

145

120

3

18×4

24

80



225

195

160

135

3

18×8

24

100



250

215

180

155

3

18×8

26

125



270

245

210

185

3

18×8

28

150



300

280

240

210

3

23×8

28

200



370

335

295

265

3

23×12

30

250



450

405

355

320

3

25×12

32

300



500

460

410

375

4

25×12

32

350



550

520

470

435

4

25×16

34

400



600

580

525

485

4

30×16

38

400

1.0



600

565

515

482

4

25×16

30

450



700

615

565

532

4

25×20

30

500



800

670

620

585

4

25×20

32

600



1000

780

725

685

5

30×20

36

700



1100

860

810

775

5

24×25

32

800



1200

975

920

880

5

24×30

32

900



1300

1075

1020

980

5

24×30

34

1000



1400

1175

1120

1080

5

28×30

36
