北京恒光创新光时域反射仪受客户喜爱

新品抢鲜中国仪表网2012年06月29日 18:16人气:10242

  光时域反射仪(英文名称:opticaltime-domainreflectometer;OTDR)是通过对测量曲线的分析,了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它根据光的后向散射与菲涅耳反向原理制作,利用光在光纤中传播时产生的后向散射光来获取衰减的信息,可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等,是光缆施工、维护及监测中必不可少的工具。

  目前国内销售较多的几种光时域反射仪品牌主要有:南京杰隆电子、深圳瑞研、深圳Bothwin、中国41所、中电34所、天津德力、日本安利、日本横河、美国信维、加拿大EXFO等。

  北京恒光创新科技股份有限公司专注于各类通信仪表的研发,生产及销售。自主研发的产品涵盖了网络传输、接入、移动通信、数据通信、光通信、信息安全等多个领域,广泛应用在我国国防、电信、能源、金融等行业的网络建设中。随着网络技术的高速发展,恒光创新经过多年的技术沉淀,推出palmOTDR/N系列掌上型光时域反射仪。

  palmOTDR/N系列掌上型光时域反射仪是一款独具匠心的光纤线路寻障分析产品,为光纤通信网测试提供了全新的应用方式,其稳定性和惊人的性价比在全球备受瞩目。

  与传统OTDR相比,其尺寸更加小巧,操作更为简洁,独特的热键功能使事件的浏览和分析更加快捷;功能齐全,全面满足单模(1310/1490/1550nm)、多模(850/1300nm)和PON网络(1625nm带滤波器,在线测试)光纤测试应用需求,支持平均/实时双测量模式;其多功能背包亦充分考虑到了野外作业和实验室测试的操作特点,可充分满足不同用户和各种现场测试需求,使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、认证、例检、抢修、维护的首选工具。

  功能特点

  •理想的LAN/WAN/FTTx认证和故障解决工具

  •全面光纤测试应用:

  •单模:1310/1490/1550/1625nm(带滤波器),最大45dB

  多模:850/1300nm,18/22dB

  •FTTx在线测试,可穿通32路以上分路器测试:

  型号S16C/N和S20C/X(1625nm波长带滤波器)

  •可识别分路器和光纤末端

  •高效人机界面,掌上型轻量化设计(仅重1kg)

  •配置650nm可见光源,普通光源及光功率计

  •快速启动<5秒

  •独特的热键设计:按键操作集成热键功能,快捷定位及分析事件点

  •USB/RS232数据接口

  •1000条迹线存储

  •Bellcore文件格式(.sor)

  •TraceManager软件:轻松实现批量编辑、打印及单页多迹线打印功能

  •优化的供电设计:内置NiMH充电电池一次充电可支持8小时测量

  •防尘、防震设计(通过2米跌落试验)

  •CE、FCC、FDA认证

  使用测试

  1、开机启动时间小于5秒

  palmOTDR/N系列从开启电源到进入界面并启动测试只需要不到5秒时间,用户无需等待。

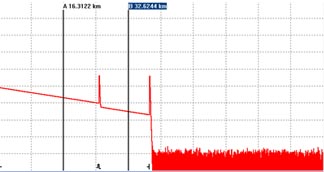

  2、在线(可穿通分路器)测试

  •1625nm波长带高性能滤波器可进行在线测试

  •可穿通32路以上分路器测试并可识别光纤末端

  3、在线光信号检查功能

  (使用1310、1490或1550nm波长测试时)如果被测光纤中存在通信光信号,OTDR是不能得到测试结果的,并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接的网络设备(如SDH/WDM/PON)中正在工作的接收器或其他器件,也可能导致自身器件的损坏。palmOTDR/N系列具备对在线通信光信号的检测功能:在发出测试脉冲前,其首先检查所测试光纤中是否有在线的通信光信号并显示检查结果;如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。

  4、OTDRTraceManager仿真软件

  基于Windows系统的软件可在PC机上对测试迹线进行分析/编辑,也可根据用户需求生成不同形式的测试报告

  •可浏览和分析所测试的迹线文件

  •Bellcore文件存储格式

  •显示迹线,光纤事件,分析信息,测试参数等数据

  •单页单迹线或单页多迹线可选打印模式

  •批量修改和批量打印功能

  •波形差异对比功能:

  在仿真模式中,可在同一窗口同时打开多个波形,波形间的差异在同一窗口显示出来,可以更容易地比较诸如光纤老化等原因所造成的参数改变

  •双方向分析测试功能

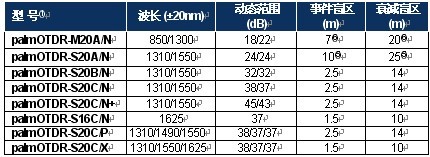

  性能参数

  关于恒光创新

  北京恒光创新科技股份有限公司成立于2001年,目前位于北京市海淀区中关村高科技园区,是北京市科委认定的“高新技术企业”、“双软企业”、“ISO9001认证企业”。恒光创新是一家极富创新能力的高新技术企业,其研发团队专注并领先于业内硬件、软件、新技术、系统集成等多个高新技术领域。同时,恒光创新自主研发的产品涵盖了网络传输、接入、移动通信、数据通信、光通信、信息安全等多个领域,广泛应用在我国国防、电信、能源、金融等行业的网络建设中。

  随着网络技术的高速发展,恒光创新经过多年的技术沉淀,于2007年推出有竞争力的恒光SAC高速网络数据处理卡、恒光SAC网络安全应用平台等系列产品,该产品功能和性能指标均达到和超过了国际领先产品水平,并被大量应用在信息安全产品和系统中。

  公司目前拥有员工近百人,高素质的研发、技术支撑、营销人员组成了专业、极富战斗力的团队,同时先进的管理理念使得公司发展迅速、成果累累,恒光创新正逐渐走上行业引领者的地位。
(本文来源:中国仪表网转载请注明出处
