大联大友尚推出三相智能电表SoC系列

新品抢鲜中国仪表网2014年11月12日 11:05人气:6030

  【中国仪表网 新品抢鲜】大联大友尚集团日前推出基于TIMSP430F67641SoC的三相智能电表解决方案,适合需要设计超低功耗计量设备的开发人员。

  2014年11月11日,致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下友尚推出基于TIMSP430F67641SoC的三相智能电表解决方案。

  大联大友尚代理的TIMSP430F67641SoC内置了高效能ΔΣ模拟数字转换器(ADC),适用于需要在宽动态范围内提供高准确度的能量测量产品。一个整合型320段LCD免除了增设外围驱动器的需求,让开发人员能够打造出拥有详细显示和扩展语言支持能力的下一代智能型能量测量设备,同时仍可在睡眠模式中保持低功耗。

  此外,新型MSP430F6779A计量SoC还具备进阶安全和静电放电(ESD)特性。一个128位进阶加密标准(AES)硬件加速型模块可缩短加密时间,并改善电表安全性和效能。凭借更多的整合型芯片上闪存,智能电网开发人员就能整合更多的进阶计量功能,如多住户动态定价、用于区间数据的大型缓冲器、用于电表数据格式化的DLMS/COSEM以及针对有线和无线协议的通讯堆栈。

  另外,开发人员还将受惠于TI的TPS54060降压型转换器,该转换器可提供一个3.3V的稳定直流(DC)电源和低静态电流,进而确保MSP430F67641和MSP430F6779A装置的全速操作。

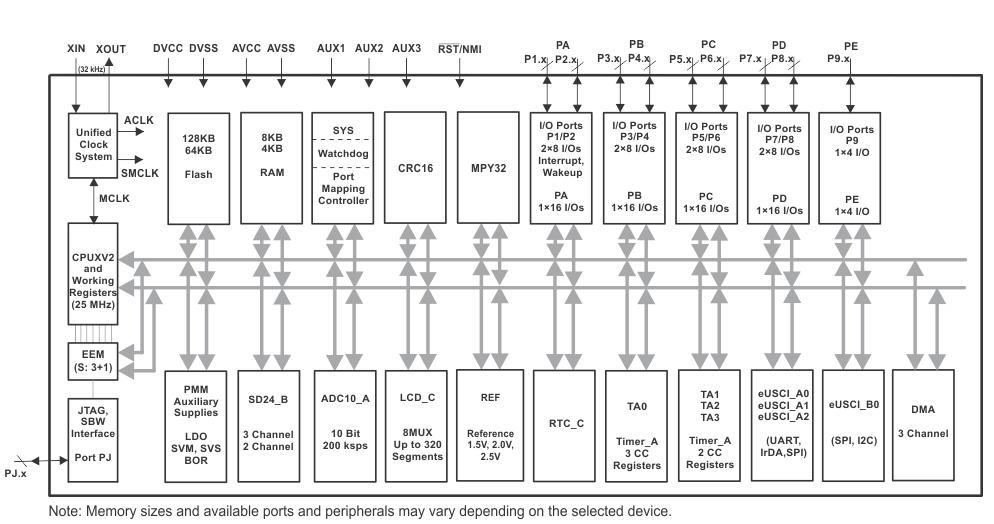

图示1- MSP430F6779A方案框架图

  TI计量SoC的其他特性与优势:

  在2000:1的动态范围和-40°C至+85°C的温度范围内,MSP430F67641装置可提供0.5%的准确度,而MSP430F6779A装置则可提供Class0.1准确度;

  免费的能源数据库代码可执行符合ANSI/IEC标准之电表所需的全部能量和功耗计算,并为开发公用事业计量表产品的客户提供一个简单的起点;

  MSP430F67641SoC提供了多种低功耗模式和低至0.78μA的功耗,因而适合需要设计超低功耗计量设备的开发人员;

  芯片上10位SARADC和ΔΣADC的同时采样免除了用于顺序采样的软件补偿,有助于开发人员缩减软件代码的长度;

  整合型芯片上内存,包含MSP430F67641上的128KB闪存和MSP430F6779A上的512KB闪存,让开发人员能够内置有线和无线协议的通讯堆栈,包括ZigBee®、wM-Bus、电力线通讯(PRIME、G3-PLC、IEEE-P1901.2)和RF网型网络。



  图示2-MSP430F6779A展示板照片

  利用TI的微控制器和智慧电网解决方案启动开发工作:

  了解超低功耗MSP430MCU;

  更多有关TI智能电网解决方案的信息;

  利用TI针对智慧电表的参考设计数据库开始开发工作;

  透过TIE2E™社群的MSP430论坛咨询问题并帮助解决难题;

  利用TIMCU启动

  追踪TIMCUFacebook;

  追踪TITwitter账号;

  为TIFacebook专页按赞;

  透过Google 与TI实时互动。
