中国好仪表优秀产品报道之精大流量计

好仪表专栏中国仪表网2015年07月15日 11:53人气:52230

  【小编推荐】:中国好仪表优秀产品系列报道~这次小编为大家推荐的是螺旋转子流量计(LLT系列)(点击投票)、椭圆齿轮流量计(LC系列)(点击投票)和金属刮板流量计(LBJ型)(点击投票)

  推荐理由:专注行业、精益发展

  推荐星级:★★★

  产品介绍:

  这三个系列产品LLT螺旋转子流量计、LC椭圆齿轮流量计和LBJ金属刮板流量计均是运用于对管道中液体流量进行连续或断续测量的高精度计量仪表,具有无脉动、噪音极低、高精度、高可靠性、量程范围大、压力损失小、粘度适应性强、能测量高温、高粘度液体、标定方便、安装简易等诸多优点,是引进技术制造的最新一代容积式流量计。

  虽有很多相同的应用领域,但在原理上却不尽相同。

  (1)LLT螺旋转子流量计由流量变送器和计数器组成。变送器的主要部分是由装有一对特殊齿形螺旋转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构,计数器为字轮累积和电脉冲发信器等。



    计量室内主要有一对特殊转子与盖板构成的密封空腔作为流量的计量单位。转子靠流量计进出口处的压力差推动而旋转,从而不断地把进口处的液体经密封空腔计量后送到出口处。每转流过的液体量是图中密封腔的八倍,由密封联轴器将转子旋转的总数,以及旋转的快慢传递给计数机构,便有指针显示和字轮累积,即可知道通过管道中液体总量。在计数机构中还可以安装脉冲发信器,即成了带发信的流量计,与本公司电显示仪表配套,可以实现远传(定量、累积、瞬间等功能)自动化测量和控制。

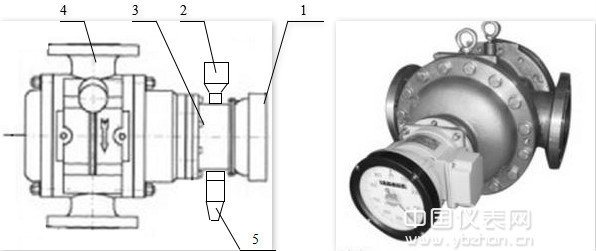

  1、计数器2、发信器3、精度调节器4、流量变送器5、外部精调器

  (2)椭圆齿轮流量计由流量变送器和计数机构组成。变送器的主要部分是由装有一对椭圆齿轮转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构,计数器和电脉冲发信器等部件。



    计量室内主要有一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口处的压力差推动而旋转,从而不断地把进口处的液体经初月形空腔计量后送到出口处,每转流过的液体量是图中新月腔的四倍,由密封联轴器将椭圆齿轮旋转的总数,以及旋转的快慢传递给计数机构,通过指针显示和字轮累积,即可知道通过管道中的液体总量。在计数机构中还可安装脉冲发信器即成了带发信的椭圆齿轮流量计,与本公司电显示仪表配套,可以实现远传(定量、累积、瞬时等功能)自动化测量和控制。



  1、计数器2、发信器3、精度调节器(DN50以上使用)4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖

  (3)金属刮板流量计由流量变送器和计数机构组成。变送器的主要部分是由装有一对椭圆齿轮转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构,计数器和电脉冲发信器等部件。



    当被测液体进入流量计时,液体冲击刮板,推动刮板和转子沿凸轮作顺时针旋转,刮板随凸轮按一定轨迹伸缩,并与转子、内壳体、盖板等形成一个计量准确的计量腔,随着转子及板的连续转动,达到对被测介质进行测量的目的。

  制造企业:这三个系列流量计均为合肥精大仪表股份有限公司提供。合肥精大仪表是由合肥仪表总厂改制的新型现代化企业,专业制造各类流量仪表,国内流量计主导生产厂家,安徽省省级高新技术企业,同时还是国家经济贸易委员会国家计划委员会、国家统计局、财政部、劳动部及人事部五方认证的大型工业企业,通过ISO9001:2000质量体系认证质量管理体系认证,拥有正式防爆合格证。


  公司位于合肥高新技术开发区,设有省级技术中心,省流量计量检定站。拥有先进的设备,完善的工艺。引进德国BOPP&ReuthER公司,日本OVAL株式会社先进技术,制造具有当代国际先进水平的产品,深受石油、化工、冶金、电力、食品、高科技、军工等使用单位的欢迎。同时还不断开发创新,其中LC系列椭圆齿轮流量计经国家质量奖审定委员会批准荣获金质奖章。


  市场应用:精大仪表产品凭借良好的口碑、先进的技术和完善的工艺,广泛运用于各大企业,其中包括多家中石油子公司、中石化子公司。


合作企业
产品
1
大庆石油管理局
双转子流量计、电磁流量计、金属刮板流量计
2
中国石油集团工程设计有限公司大连分公司
双转子流量计
3
中国石油技术开发公司
双转子流量计、电磁流量计
4
海洋石油工程(青岛)有限公司
双转子流量计、电磁流量计
5
中石油四川销售分公司
双转子流量计
6
中石油长庆油田分公司
双转子流量计、旋转活塞式流量计、椭圆齿轮流量计
7
中石油安徽销售分公司
双转子流量计、腰轮流量计
8
中石油庆阳石化分公司
双转子流量计、
9
中石化武汉分公司
双转子流量计
10
中石化江汉油田分公司
椭圆齿轮流量计、旋进漩涡流量计

11

中油管道物资装备总公司
椭圆齿轮流量计、电磁流量计、涡街流量计、涡轮流量计、
金属管浮子流量计
12
中石化京唐输油处
椭圆齿轮流量计
13
中石化贵州黔南石油分公司
双转子流量计
14
中石油辽阳石油化纤公司
涡街流量计、旋进漩涡流量计、椭圆齿轮流量计
15
中石油辽阳石化分公司
涡街流量计、旋进漩涡流量计、
16
中国石油玉门油田分公司
电磁流量计


  售后服务:合肥精大仪表拥有迅速、快捷的售后服务体系,“急用户之所急”是他们的宗旨。公司为售后服务工作提供了一条迅捷的绿色通道,除专职的(包括各驻外销售部配备的)售后服务人员外,各区域内的营销人员都具有一定的售后服务能力。并且公司在全国地区都设有专职工作人员,能够及时为用户进行服务。

  总体售后服务问题上,驻外销售机构及总部三包服务,统一服从公司售后服务中心派遣。并且根据情况需要,公司售后服务中心有权派遣技术、生产的技术、生产骨干,按照指定时间到达现场,为顾客提供一流的服务。

  郑重声明:

  中国好仪表是由中国仪器仪表协会主办、中国仪表网承办的大型评选活动,本着专业、权威的严谨态度,我们郑重承诺评选活动一切流程秉持公正公开原则,不受行政、经济及其他任何方面的干涉。好仪表优秀产品报道也将一视同仁,尽量客观呈现产品原貌。
(本文来源:中国仪表网转载请注明出处
