【仪表最新专利】之IC卡无线远传智能防盗燃气表

仪表专利中国仪表网2016年01月15日 16:35人气:24044

  【中国仪表网 仪表专利】创意无极限,仪表大发明。今天为大家介绍一项国家授权发明授权专利——IC卡无线远传智能防盗燃气表。该专利由欧福数控技术(大连)有限公司申请,并于2016年1月13日获得授权公告。


  背景技术

  目前,燃气表抄表共经历了这么几个过程:普通式人员抄表、IC卡式预付费表、有线短距离抄表,到现在的无线集中抄表和无线远程抄表。但是这几个阶段都存在或多或少的问题,

  比如说普通式人员抄表,因为民用燃气表都安装在用户的厨房,查抄需要入户,而入户难成了燃气企业最为头疼的事情,因此造成了大量的拖欠费问题;IC卡式预付费表,不用入户抄表,用

  户交费为表充值,然后开阀使用,当余量为零时自动关阀,迫使用户购买用量,解决了拖欠费和入户难的问题。但是这样的做法却导致不法分子开始“改造”燃气表,给燃气企业带来防盗问题。

  还有公司使用锁闭阀,锁闭阀是一种利用专门的钥匙才能关闭或打开阀门的产品,因为用户不能关闭阀门,发现漏气现象也只能等到燃气公司人员的到来,酿成很多事故;还有一种是电子封签,此电子封签是一个纽扣大小的透明柱体,为市场购买,流通性很大,制作厂家较多,很容易复制。

  鉴于已有技术存在的缺陷,本发明的目的是要提供一种有效解决上述问题的IC卡无线远传智能防盗燃气表,该燃气表能够有效解决用户盗气监管困难、入户抄表困难等多种问题。

  发明内容

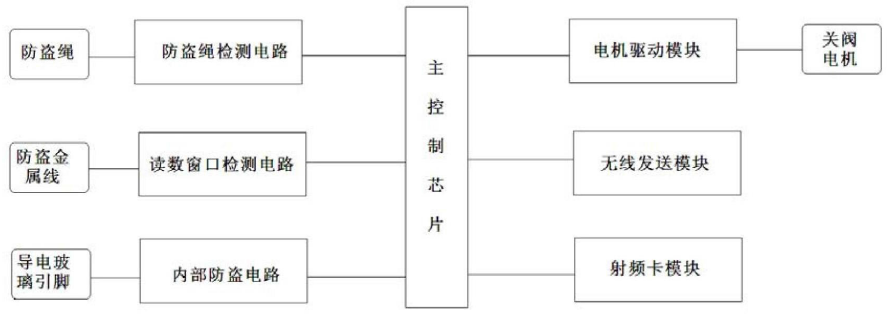

  本项发明具体的说是涉及一种IC卡无线远传智能防盗燃气表。它在原有的煤气表基础上设置一防盗结构,且与控制线路板连接成闭合回路,在下底壳上设置有用于穿插固定防盗金属线的隔离柱。在读数窗口加装导电玻璃,且导电玻璃通过引脚与控制线路板连接成闭合回路,当回路一旦断路即触动控制线路板内的主控制芯片控制煤气阀门关断,并记录信息通过无线发送模块及时发送盗用信息。


  该专利燃气表设计及工作原理

  通过燃气表盗用燃气,主要体现在三个部位,分别是:燃气出入口、表控制器(即控制电路板)和表的读数窗口。

  为了有效遏制上述盗用行为,在这三个部位上,分别各采用不同的防盗结构与控制电路板构成回路。在燃气表的使用过程中,芯片按照一定的时间间隔(以每3秒或15秒的时间为宜),分别对各回路进行检测,当任何一路出现开路现象,控制线路板的主控芯片作出响应,发出关阀指令,控制电机驱动模块关闭阀门并将此信息通过无线和射频模块发送到燃气公司。

  通过这个系统的防盗装置,有效阻止用户盗用燃气,且在发生盗气现象时,能够达到及时发现及时处理的目的。

  如需进一步了解,请下载该专利完整说明书。
