【仪表最新专利】可拆卸式遮盖件的电表

仪表专利中国仪表网2016年01月27日 16:12人气:30461

  【中国仪表网 仪表专利】创意无极限,仪表大发明。今天为大家介绍一项国家授权发明授权专利——配备有可定位在两个位置的可拆卸式遮盖件的电表。该专利由萨基姆通讯能源及电信联合股份公司申请,并于2016年1月13日获得授权公告。


  发明背景

  现有技术的电表包括对布置成允许将电缆连接到该表的接线盒限界的外壳。表具有遮盖接线盒的遮盖件,用于阻止对该表的各种电连接的接触。另外,此类遮盖件一般而言在其内表面上包括布线图,该布线图允许使用者对表进行操作以建立符合该图的电连接或验证电连接是否与之相符。

  但是从现有技术的解决方案来看,并未提出允许操作者在保持双手自由的同时,使布线图留在其视野中的任何设备。这意味着对电缆进行操作的操作者需要将遮盖件维持在其视野中的同时,还握持电缆和对其进行操作所需的工具。很容易理解,任何普通的操作者都会发现这很困难。

  因此,本专利从实际需求出发,提出一种使电表的遮盖件在其闭合位置能够被保持、并且在打开位置也能被保持以方便进行连接的简单方案。

  发明简要描述

  该专利中提供一种包括对可供连接到电缆的接线盒限界的外壳和至少部分地遮盖住该接线盒的可拆卸式遮盖件的电表。该表包括固定装置,该固定装置布置成将所述遮盖件维持在外壳的前表面上,同时使得接线盒露出并且使遮盖件的内表面对于位于外壳的前表面对面的使用者可见。

  将遮盖件固定在所议电连接区域的附近因此使得能够容易地访问因表的布线和安装而异的信息,而无需将遮盖件置于地上或握在手中,在使用者正在对该表进行操作时也没有遮盖件遗失的任何可能性。

  技术摘要

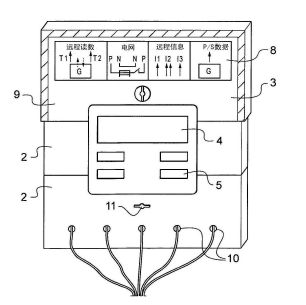

  从技术上简单来说,电表(1),包括对可供连接到电缆的接线盒限界的外壳和至少部分盖住该接线盒的可拆卸式遮盖件(3),其特征在于,该电表包括固定装置(6),固定装置(6)布置成以使接线盒露出并且使得遮盖件的内表面可见的方式将所述遮盖件(3)维持在外壳的前表面上,该遮盖件的内表面包括解释电连接的装置。

  该专利申请公司Sagemcom是法国一个活跃在全球的高科技集团,凭借出色的创新能力,在众多市场上都处于领先地位。

  如需进一步了解,请下载该专利完整说明书。

  更多仪表技术专利最新动态,请持续关注【仪表专利
(本文来源:中国仪表网转载请注明出处
