【仪表专利】智能一体式多功能电能表对负载控制方法

仪表专利中国仪表网2017年01月09日 19:11人气:13803

  【中国仪表网 仪表专利】创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——智能一体式多功能电能表对负载的控制方法。该专利由华立科技股份有限公司申请,并于2016年1月4日获得授权公告。

  内容说明

  本发明涉及电能计量领域,更特定言之,本发明涉及一种一体式多功能智能电能表,用于对电网用户进行用电量计量和负载控制。

  发明背景

  通常意义上,电能表是一种连接于电网输电线与电网用户负载之间的电测量设备。例如,三相电能表是用于测量三相交流电路中电网电源输出或负载消耗的电能。它的工作原理与单相电能表相同,只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式,以实现对三相电能的测量。它由三个驱动元件和装在同一转轴上的三个铝盘所组成,它的读数直接反映了三相电网所消耗的电能。也有些三相电能表采用三组驱动部件作用于同一铝盘的结构,这种结构具有体积小,重量轻,减小了摩擦力矩等优点,有利于提高灵敏度和延长使用寿命等。但由于多组电磁元件作用于同一个圆盘,其磁通和涡流的相互干扰不可避免地加大了。为此,必须采取补偿措施,尽可能加大每组电磁元件之间的距离,因此,转盘的直径相应的要大一些。随着技术的不断进步,电能表已经从原先的这种机械计度器测量方式转变为当前的电子式计量方式,更出现了多种智能式的电子电能表。

  但是,当前技术通过不断的努力来解决智能电能表的测量精确度和实时性,以及通讯功能方面的缺陷,却没有一种电能表能够对用户负载进行合理监控及有效控制,即电能表本身的功能性仅仅是在电测量功能范围内不断改进,这严格限制了电能表的功能扩展,如果需要电测量仪表——即电能表与负载之间有效的连接,势必需要其他设备来实现对负载的监控,特别是对于当前用户负载类型的不断丰富以及电网的不断复杂化,电能表的改进不能及时有效,功能性因此受到限制。

  另一方面,电网用户,尤其是民用电网用户,其负载中的直流电计量仍没有有效装置及方法。因为直流电不同于多相交流电,不产生电磁交变量,因此无法利用常规电能表的感应装置进行测量,更无法实现监控。尤其是对于大直流电,现有技术常采用分流方式进行计量,但效果并不理想,且存在安全隐患。

  发明内容

  本发明旨在解决现有技术存在的缺陷,提出一种智能一体式多功能电能表,它能够对电网用户进行用电量计量和负载控制。

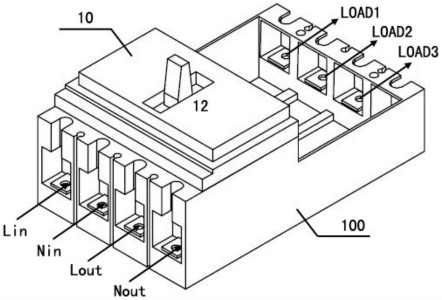

图为本发明一体式多功能单相电能表的结构示意图

  为了解决上述技术问题,本发明采用如下技术方案,一种智能一体式多功能电能表,其技术特征在于:它包括一个电能表本体,所述电能表本体上设有输入接口、负载监测端,输入接口和负载监测端分别被限定于电能表本体的两个不同表面上,电网零线和火线接入输入接口,若干个用户负载接入所述负载监测端,所述电能表本体上还设有:设于输入接口与负载监测端之间的若干个传输连接配置;计量模块,它包括取样转换电路、计量芯片、测试信息输出单元、至少一个互感器、微处理机和存储单元。其中互感器的副绕组连接至取样转换电路,计量芯片与取样转换电路耦合连接且通过测试信息输出单元连接至微处理机,微处理机分别通信连接至显示器和控制面板; 断路模块,它包括开关、开关控制单元、控制闸和电流信息配置单元,开关控制单元与微处理机通信连接;传输端口,它与微处理机通信连接以传输微处理机产生的数据信息;显示器,它与微处理机通信连接以显示所述数据信息;以及控制面板,它与微处理机通信连接,用以输入功能控制信息。

  作为优选,电流信息配置单元包括电流传感器、电流比较装置和数据处理器,电网电力线分别接入电流传感器和电流比较装置。电流传感器、电流比较装置与数据处理器依次连接,且所述数据处理器连接至微处理机。传输端口包括红外通信端口、RS485通信端口、ZIGBEE通信端口和GPRS通信端口。所述若干个传输连接配置包括开关,互感器主绕组通过开关连接至输入接口。若干个传输连接配置包括电流信息配置单元,所述第一接触端、第二接触端与第三接触端之间耦合连接。若干个传输连接配置包括开关,所述开关控制单元与控制闸之间耦合连接。

  本发明的有益效果在于:提出一种新颖结构的电能计量装置,此装置能够在实现计量计费功能的同时实现对用户负载的控制;具有多个输出端口,数据传输方式灵活;通过对电网用户用电状态的记录和提示,可以使用户或维护人员方便获取这些数据信息,并能及时排除问题;使用安全,通过对开关的智能控制来降低使用风险。

  如需进一步了解,请下载该专利完整说明书。

  更多仪表技术专利最新动态,请持续关注【仪表专利】
