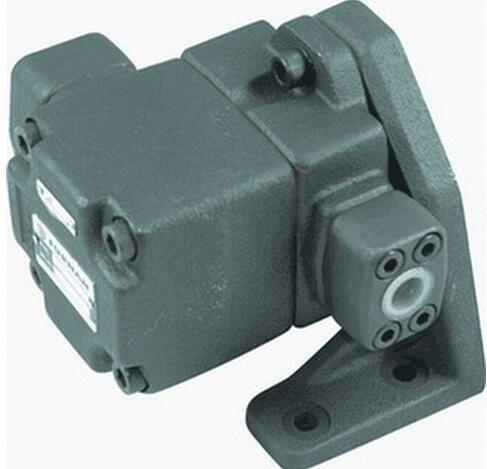

FURNAN福南叶片泵GH1-02/04/07/10-C-F-R 返回列表页

FURNAN福南叶片泵GH1-02/04/07/10-C-F-R

低压变量叶片泵使用说明

●转动方向： 顺时针方向（从轴端看）为标准品，逆时针方向为特殊式样。回转方向的确认可由瞬时起动马达来检查。
●液压油： 70bar以下，使用40℃时粘度30-50cSt(ISO VG32)的液压油。
70bar以上，使用40℃时粘度50-70cSt(ISO VG32)的液压油。
●泄油管压力：泄油管一定要直接接到油箱的油面下，而配置所产生的背压请维持在0.3bar以下。

中国台湾CML全懋电磁阀
WE42-G02-B11B-A240-N,WE42-G02-B11B-A220-N,WE42-G02-B11B-A110-N,WE42-G02-B11B-D24-N,WE42-G02-B12B-A240-N,WE42-G02-B12B-A220-N,WE42-G02-B12B-D110-N,WE42-G02-B12B-D24-N ,WE42-G02-D2-A240-N,WE42-G02-D2-A220-N,WE42-G02-D2-A110-N,WE42-G02-D2-D24-N,
WE42-G02-D3-A240-N,WE42-G02-D3-A220-N,WE42-G02-D3-D110-N,WE42-G02-D3-D24-N
●工作油温： 连续运转的温度为15-16℃。
●轴心配合： 泵轴与马达轴之轴心误差为0.05mm，角度误差为1度。
●吸油压力： 吸油口的压力为-0.3bar至0.3bar。
●排量调整： 调整排量时，先放松调节螺帽，再旋转调整螺丝，右转减少流量，而左转则增加，调整完毕请上紧螺丝。

VHO-F-08-A1,VHO-F-08-A2
VHO-F-10-A1,VHO-F-10-A2
VHO-F-12-A1,VHO-F-12-A2
VHO-F-15-A1,VHO-F-15-A2
VHO-F-20-A1,VHO-F-20-A2
VHO-F-25-A1,VHO-F-25-A2
VHI-F-26-A1,VHI-F-26-A2
●压力调整： 右转压力调整螺丝，使输出压力降低，左转则升高。
●zui大峰值： zui大峰值不得超过140bar。A3型zui大峰值不得超过140bar。
●新机运转： 新机开始运转时，可在无压力的状态下反复起动电机马达，以排除泵内和吸油管中的空气，为确保系统内的空气排除，可在无负载的状态下连续运转10分钟。

FURNAN福南叶片泵GH1-02/04/07/10-C-F-R

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，由于两个齿轮的轮齿不断啮合，使液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。

VHI-F-30-A1,VHI-F-30-A2
VHI-F-40-A1,VHI-F-40-A2
VHI-F-45-A1,VHI-F-45-A2
VHP-F-20-A1，VHP-F-20-A2
