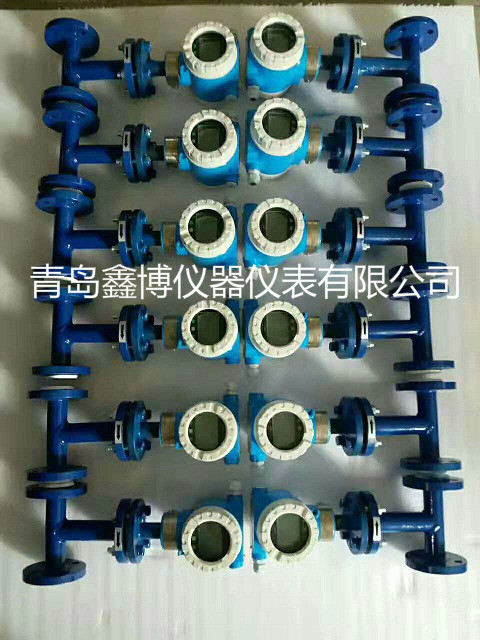

潍坊靶式流量计 进料油流量表

潍坊靶式流量计 进料油流量表
产品型号:XBO系列
厂商性质:其他
所  在  地:青岛市
更新时间:2018-10-13 09:15:35
浏览次数:30

产品简介
品牌 材质 碳钢,不锈钢,铜,衬氟,塑料,铸铝合金,铸铁,透明丙烯酸,哈氏合金,钛,玛瑙,氟包塑,其他
精度等级 1 适用介质 气体,液体,气固,液固,其他,热水,冷水,污水
款式 电子带数显 转换器形式 一体式
公称直径 10-1000mm 压力范围 高压
工作压力 1.6Mpa 流量测速范围 1-10000kg/h
温度范围 高温 工作温度 -200-500℃
量程比 1:10 防爆标志 EX
产地 国产 加工定制
潍坊靶式流量计 进料油流量表 XBO系列智能靶式流量计是在传统力传感器的基础上,随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计,具有很高的灵敏度、准确度,量程范围宽。
详细介绍

潍坊靶式流量计 进料油流量表

 XBO系列智能靶式流量计是在传统力传感器的基础上,随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计,具有很高的灵敏度、准确度,量程范围宽。

当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:

F=CdAρ.V2/2

式中:F ——阻流件所受的作用力(kg)

      Cd——物体阻力系数

      A ——阻流件对测量管轴向投影面积(mm2)

      ρ ——工况下介质密度(kg/m3)

      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:

V=KF,由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。

靶式流量计安装与使用

1、仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致,安装位置应注意便于读数。

2、仪表尽量安装在常温场合,不要安装在有害气体及强烈热辐射的场合,防止仪表计数器部分受损害。

3、仪表中的沥青轴尽可能安装成水平位置,即刻度盘应安装成垂直位置(分度“0”应在上面),以减少沥青齿轮与壳体之间的摩擦,降低零件的磨损。由于安装位置不同,为了便于读数,

可将计数器(表头)旋转90°或180°。

4、仪表安装前,管道必须彻底清洗,在整个管路系统中,若无严格的过滤装置时,应在仪表前安装过滤器,以防杂质进入表内。

5、仪表应安装在泵的出口端,流量调节阀应安装在仪表的下游。使用时先打开上游截止阀,然后缓慢开启下游流量调节阀或截止阀。严禁突然开启或关闭。

6、仪表在使用时,应使表内流满液体。被测液体内不应混有气体,否则测出气和液的混合容积,使测量不准,液体内混有气体时,必须在仪表上游安装气体分离器。

7、管道中的流量不应急剧增加或减少,应避免管道振动、水力冲击和压力急剧波动等现象,否则将影响仪表正常工作。

8、流量超过规定最大流量时,沥青随着转速提高而磨损增加、且压力损失急剧增加,应避免使用。低于最小流量,虽仍能计量,但误差增大。流量计的起动流量约为最大流量的2%,正常工作流量为大流量的70%-80%。

9、由于测量高粘度液体时,一般均将液体加热以降低粘度,然后在管道内流通。当仪表停用后,仪表内充满的液体因冷却而变粘,如再要启用,必须用蒸汽或其他方法在表体外部加热,从而降低液体的粘度,待仪表内液体粘度降低后才能使用。否则粘液会咬住传动零件,致使仪表损坏。

10、被测液体温度不应高于规定值,否则,仪表不能正常工作,甚至会卡住不动。液体温度变化也会造成粘度影响的附加误差。另外,温度增加也造成新月形空间体积增加,是仪表“走得慢”,测量室为铸铁,椭圆齿轮为铸铝时,附加误差为+0.14%/100℃.

11、每台仪表出厂时,均用7号机械油在室温条件下标定,在常温下,油的粘度约为10mpa.s。如用户使用的液体粘度与此相差较大时,可调换双层齿轮。

12、严禁扫线蒸汽和水通过仪表。

潍坊靶式流量计 进料油流量表

标准水流量测量范围表

公称口径DN(mm)

流量计测量范围(m3/h)

靶径比范围

最大压降(kPa)

15

0.1~3

0.8~0.5

75.53

20

0.17~5

0.8~0.5

55.12

25

0.3~9

0.8~0.4

34.45

32

0.5~14

0.8~0.3

24.12

40

1.0~24

0.8~0.3

17.23

50

1.5~40

0.8~0.3

6.89

65

2.5~60

0.7~0.35

5.51

80

3.5~90

0.7~0.35

4.31

100

5~140

0.7~0.3

2.76

125

6~200

0.7~0.3

2.07

150

10~300

0.6~0.25

1.38

200

18~560

0.6~0.25

0.89

250

25~800

0.5~0.25

0.56

300

40~1200

0.5~0.2

0.35

350

50~1500

0.5~0.2

0.10

400

65~2000

0.5~0.2

0.07

450

90~2600

0.4~0.2

0.06

500

110~3300

0.4~0.2

0.05

550

140~4100

0.35~0.2

0.04

600

170~5000

0.3~0.15

0.03

700

230~6800

0.3~0.15

0.011

800

300~9000

0.3~0.15

0.0083

900

370~11000

0.3~0.15

0.0062

1000

470~14000

0.2~0.1

0.0055

1100

560~16000

0.2~0.1

0.0041

1200

670~20000

0.2~0.1

0.0034

1300

780~23000

0.2~0.1

0.0028

1400

900~27000

0.2~0.1

0.0018

1500

1050~31000

0.2~0.1

0.0016

1600

1200~32500

0.2~0.1

0.0014

1700

1350~36500

0.2~0.1

0.0012

1800

1510~40800

0.2~0.1

0.0011

1900

1680~45500

0.2~0.1

0.0010

2000

1850~50000

0.2~0.1

0.0009

2100

1980~55800

0.2~0.1

0.0008

注:实际压降=(实际流量/满量程流量)2×满量程大压降

产 品 说 明 :友情提醒:选型请提供管道口径、操作温度、操作压力、流量范围、介质名称,介质密度等技术参数和要求

靶式流量计的结构形式:

1、插入式    2、法兰管道式     3、对夹式      4、在线可拆裝式

5、管锥螺纹  6、卡箍式         7、高/低温型      8、温压补偿型
