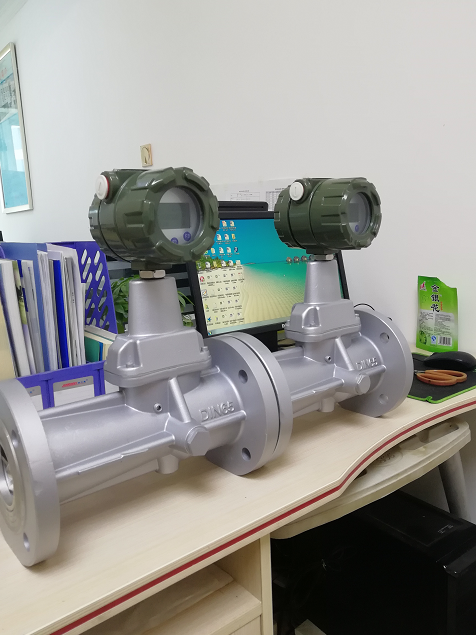

工业天然气常用流量表

奥科仪表有限公司

关键词；天然气贸易结算表-工业天然气流量计-天然气专业表-天然气IC卡预付费-IC卡天然气系统

奥科公司的宗旨就是：让客户用的满意、用的放心、用的省心。质量是企业的命脉、市场是企业的前景、在这个竞争激励的时代、我们奥科以认真的态度做好每一台表（保修一年*维护）

工业天然气常用流量表的应用范围；

广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的众多产品。

工业天然气常用流量表参数；

口　径：DN15～DN3000mm

公称压力：0.6～42MPa

工况温度：-180～+500℃

天然气流量计 精 度：±0.2～±1.5%FS

量 程 比：1：10

壳 体：碳钢；不锈钢(或按用户要求提供)(衬氟)

天然气流量计供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）

天然气流量计输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)

防护等级：IP65 IP67

防爆标志：本安型ExiallCT4；隔爆型ExdllCT4

执行标准：企标Q/BET05-06

表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检

公称通径：卡装式：DN10～DN300； 插入式：DN350～DN1000； 法兰式：DN10～DN300。

工业天然气常用流量表的主要优点；

1、天然气流量计无机械可动部件，耐腐蚀，稳定可靠，寿命长，*运行无须特殊维护；

2、天然气流量计实现了机电一体化，日常的计量过程不需人工值守；

3、天然气流量计工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短；

4、天然气流量计系统的测量准确度能够满足目前的贸易计量要求(≤1.5%)；

5、天然气流量计测量范围较宽（qmax/qmin=15～20），可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作；

6、体积小、重量轻，离线标定较为方便；

7、测量信号既可就地显示，也可按需远传；

8、仪表管理人员无需专业培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换；

9、只需定期更换电池(微功耗)及被测介质的参数。

10、天然气流量计压力损失较大；

流通介质为气体时，压力损失约为涡街流量计的3～4倍。

天然气流量计的功能优点：

1．天然气流量计内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．天然气流量计就地显示温度、压力、瞬时流量和累积流量。
3．天然气流量计采用新型信号处理放大器和*的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗*力，使小流量具有出色的稳定性。
4．天然气流量计流量计 *时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可*性保存。
5．整机功耗极低,能凭内电池*供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．天然气流量计表头可180度随意旋转，安装方便。

天然气流量计的测量范围

天然气流量计产品选型代号 口径 流量范围m3/h

LUX-25 DN25 2．5～30
LUX-32 DN32 4．5～60
LUX-50 DN50 10～150
LUX-80 DN80 28～400
LUX-100 DN100 50～800
LUX-150 DN150 150～2250
LUX-200 DN200 360～3600
代号 功能1
N 无温压补偿
Y 带温压补偿
代号 输出型号
F1 4-20mA输出（二线制）
F2 4-20mA输出（三线制）
F3 RS485通讯接口
代号 功能2
E1 1.0级
E2 1．5级
T 常温
P1 1．6Mpa
P2 2．5Mpa
P3 4．0Mpa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 铝合金

奥科*第二款气体罗茨流量计

然气流量计概述

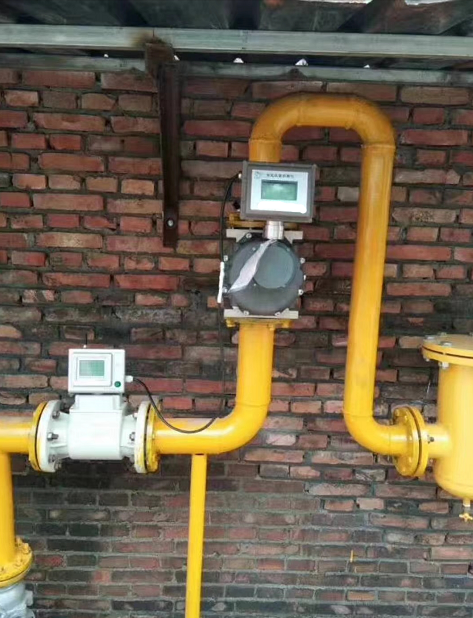

罗茨天然气流量计常用于餐饮、宾馆等行业的燃气商业核算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量，也可用作丙烷、氮气、工业惰性气体等各种无腐蚀性气体标准流量计。

天然气流量计概述

智能天然气流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于精确计量流经封闭管道的气体总量。流量计基型由罗茨流量传感和流量积算仪（二次表）两部分组成。该流量计采用的单片机技术和微功耗*，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下（P0=101.325kPa，T0=293.15K）的体积总量。

本流量计执行中华人民共和国机械行业标准JB/T7385-94《气体腰轮流量计》和本厂企业标准Q/ZCY 05-2002《AK-LLQ型气体罗茨流量计》。

• 天然气流量计产品特点

• ■精确度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。

■流量计前后不需要直管段，可以安装在环境狭窄的场合。

■始动流量小，量程比宽，适合于计量符合变动大的气体流量。

■计量精确度不受压力和流量变化的影响，性能稳定，寿命长。

■通用性好，所有罗茨流量传感器均可使用通用的附件。

■配置RS-485通讯接口和IC卡信号集中器配套，并可通过GPRS/CDMA、internet、网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理。

■电路采用表贴安装工艺，结构紧凑、抗*力强、可靠性高。

■采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越。

■采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能。

■采用微功耗*，内、外电源供电工作，整机功耗低，仅凭一节2#3.6VDC锂电池供电，可连续工作五年以上。

■就地显示流量值，并带多种信号输出功能。

■采用高对比度的液晶显示器，可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量，并带中文提示符。

■具有实时数据存储功能，防爆标志为ExibllCT4 。

■流量计外壳保护等级为IP65。

天然气流量计产品特点

精确度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。

流量计前后不需要直管段，可以安装在环境狭窄的场合。

始动流量小，量程比宽，适合于计量符合变动大的气体流量。

计量精确度不受压力和流量变化的影响，性能稳定，寿命长。

通用性好，所有罗茨流量传感器均可使用通用的附件。

配置RS-485通讯接口和IC卡信号集中器配套，并可通过GPRS/CDMA、internet、网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理。

电路采用表贴安装工艺，结构紧凑、抗*力强、可靠性高。

采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越。

采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能。

采用微功耗*，内、外电源供电工作，整机功耗低，仅凭一节2#3.6VDC锂电池供电，可连续工作五年以上。

就地显示流量值，并带多种信号输出功能。

采用高对比度的液晶显示器，可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量，并带中文提示符。

具有实时数据存储功能，防爆标志为ExibllCT4      GB。

流量计外壳保护等级为IP65。

天然气流量计技术性能指标

3.1流量计结构

流量计由5个部分组成（见图）

1、智能流量转换器 2、流量传感器 3、压力传感器 4、温度传感器 5、气体腰轮流量计（机械）

3.2腰轮流量计（机械）工作原理

智能气体腰轮（罗茨）流量计，主要由壳体、共轭转子、计数器和智能流量转换器等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入＞P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量转换器，从而显示输出气体的累计体积量。

3.3智能流量转换器的工作原理

智能流量转换器由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输信号接口，输出各种信号。智能流量转换器中的微处理器按照气态方程进行温压补偿，并进行压缩因子修正

技术参数
