蒸汽流量表-新疆区域

  • 公司名称:
  • 产品参考价:
  • 更新时间:
  • 所 在 地:
  • 生产地址:
  • 浏览次数:
  • 江苏奥科仪表有限公司
  • 6850元
  • 2018-06-14 16:52:26
  • 西安市
  • 江苏
  • 188

我要询价

【简单介绍】

品牌 材质 不锈钢
精度等级 1.5 适用介质 气体
款式 电子带数显 转换器形式 一体式
公称直径 50mm 工作压力 1.6Mpa
流量测速范围 38-380kg/h 温度范围 高温
工作温度 80℃ 量程比 10;1
防爆标志 ET4 产地 国产
加工定制
蒸汽流量表-新疆区域-奥科蒸汽流量表测量精度高,安装方便,易学易懂,奥科主要生产各种流量计,涡街流量计,涡轮流量计,电磁流量计,气体涡轮流量计,旋进旋涡流量计,气体罗茨流量计等奥科以质量为本,诚信合作!

【详细说明】

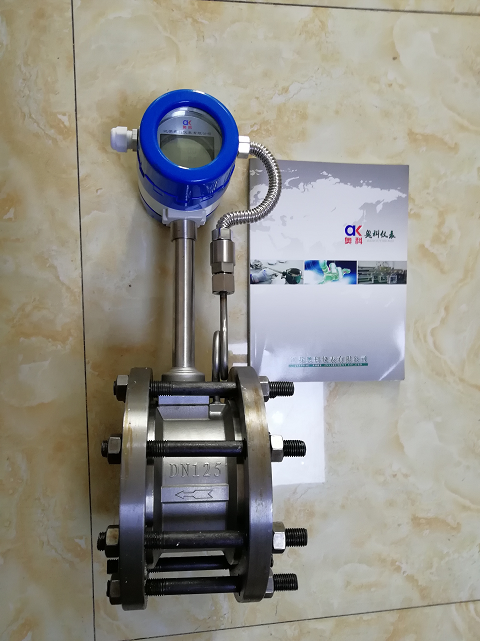

蒸汽流量表-新疆区域

奥科仪表有限公司

奥科技术魏工专业为您解决现场实际工况方案!

奥科蒸汽流量计在新疆区域销售以下地区;乌鲁木齐,克拉玛依,石河子,阿拉尔,图木舒克,王家渠,北屯市,哈密市,吐鲁番市,阿克苏,喀什市,和田市,伊宁市,塔城市,阿勒泰市等地区,欢迎各界朋友前来考察和订购!

蒸汽流量表-新疆区域产品概述;

   AK-LUGB型高炉蒸汽流量计(涡街流量计)是根据卡门(Karman)涡街原理测量气体蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。屏可作为流 量变送器应用于自动化控制系统中。

   该仪表采用hao的差动技术,配合隔离,屏蔽,滤波等措施, 克服了同类产品抗震性差,小信号数据紊乱等问题,屏采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型,基本型测量单*量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有一体型、分体型结构,以适应不同的安装环境。

蒸汽流量表-新疆区域工作原理;

   涡街流量计时由设计在流场中的旋涡发生体、检测探头及相应的电子线路灯组成。当流体 流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:

f=St×V/d

式中:f涡街发生频率(HzV)

      V旋涡发生体两侧的平均流速 (m/s)

     St斯特罗哈尔系数(常数)

   这些交替变化的漩涡就形成了一系列交替变化的负压力,该压 力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与漩涡同步成正比的脉冲频率信号(或标准信号)。

仪表特点与用途

特点

无可动部件,长期稳定,结构简单便于安装和维护

采用消扰电路和抗振动传感头,具有一定抗环境振动性能

采用超低功耗单片微机技术,13.2V 10AH锂电池 可使用5年以上

由软件对仪表系数非线性进行修正,提高测量精度

压力损失小,量程范围宽

采用EEPROM对累积流量进行掉电保护,保护时间大于10

用途:

   本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂 以及压缩空气、饱和及过热蒸汽,天然气及各种介质流量的计量.

蒸汽流量表-新疆区域产品技术参数;

公称通径(mm

1520.25.40.50.65.80.100.125.150.200.250.300

仪表材质

1Cr18Ni0Ti

公称压力(Mpa

PN1.6Mpa;PN2.5Mpa;PN4.0Mpa

被测介质温度(℃)

-40~+150;-40~250;-40~350

环境条件

温度-10~+55℃,相对温度5~90,大气压力86~106Kpa

精度等级

测量液体;示值的±0.5

测量气体或蒸汽:示值的±1.0、±1.5

量程比

110;1:15

阻力损失系数

Cd<2.6

输出信号

传感器;脉冲频率信号0.1~3000Hz 电平≤1V高电平≥6V

变送器:两线制4-20mAADC电流信号

供电电源

传感器:5~24VDC

变送器:+24VDC

现场显示型:仪表自带3.2V锂电池

信号传输线

STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

500m

信号线接口

内螺纹M20×1.5

防爆等级

ExdllBT6

防护等级

IP65

允许振动加速度

1.0g

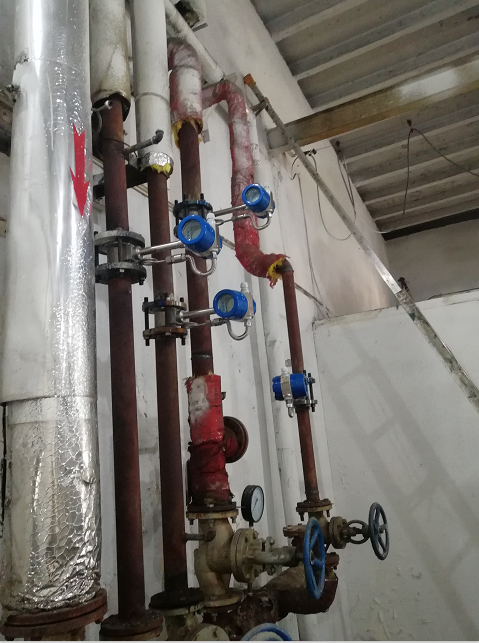

蒸汽流量表-新疆区域仪表安装要求;

1、仪表可安装在室内或室外。如安装在地井里,且有水淹的可能,应选择潜水型传感器或变送器。

2、仪表在管道上可以水平,垂直或倾斜安装,但当测量液体时,管道内必须充满液体。因此在垂直或倾斜管道上安装仪表,液体的流动方向应自下向上。

3、仪表的上游侧和下游侧应留有较长的直管段,要求的上下游直管段长度随管道状况不同而异。仪表的上游应尽量避免安装调节阀或半开阀门,应将调节阀或半开阀门安装在流量计下游5D以后。

4、安装仪表的管道内径必须与流量计内径一致,否则必须变径。

5、在设计管道时,传感器或变送器的上端zui少应留500mm的空间,以方便调试和检修。
