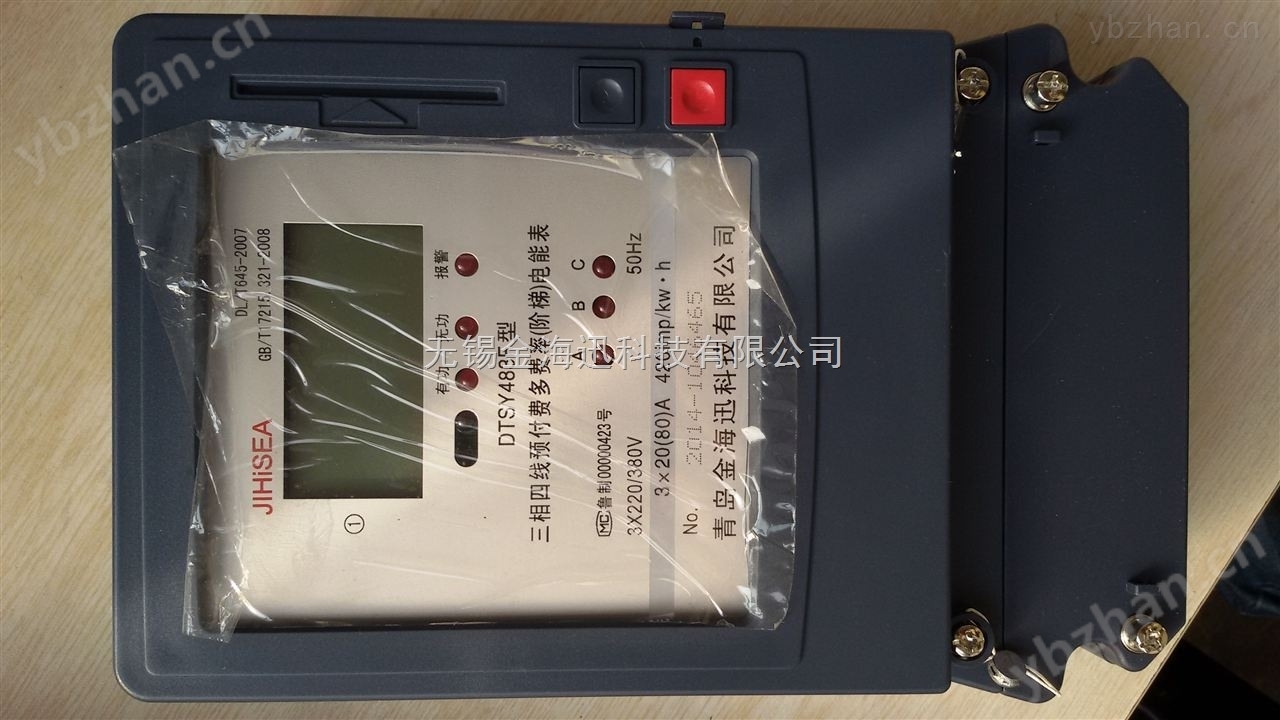

DTSY483型三相电子式预付费电能表，导轨式安装方式，采用进的集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机*稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合标准的*的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能
（ ） ：
主要功能：
- 标准IC卡硬件加密预收费，供电部门以出售用电卡（IC卡）的方式销售电量预收电费，用户先买后用。
- 集*数字化计量、电量显示、预付费控制、读卡，智能防窃电等多种功能融为一体，具有*的可靠性。
- 过负载保护。负载超过设定zui大电流连续一段时间，切断供电回路,液晶上闪烁报警符号。电能表自动延时一段时间将自动合闸。
- 用电IC卡经软硬件多重加密，*确保数据的安全、正确、可靠。经过特殊设计，
IC卡上记录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息。
- 完善的卡口保护电路，可有效防止各种对卡口恶意攻击的行为。
- 显示剩余电量，显示位数为8位（6位整数，2位小数）。
- 剩余电量达到预报警电量，液晶上闪烁显示剩余电量，以提示用户需输入新的购电量。
- 当电能表中剩余电量为零时，电能表自动跳闸，中断供电，此时，用户必须持购电卡到售电部门购电(供电部门设置可以有透支电量，插入购电卡后用户可以使用一定限值电能)，用带有有效电量的购电卡插入表内后，方可正常供电。
- 所欠电量达到一定值自动断电，输入新的购电量（扣除已透支的电量）后自动恢复供电。
10、磁保持继电器的应用，一方面提高了断电动作的可靠性，降低了断电动作后的功耗，
同时也克服了继电器大电流长时间工作时触点沾连的毛病。
11、停电时，自动保存数据，来电后自动恢复数据。
12、计算机+IC卡读写器+收费管理软件构成售电管理系统。
13、对记录的信息进行对比分析，管理系统可以列出怀疑有窃电行为的用户，以便重点
检查，减少防、查窃电行为的工作量。
14、电能表接线反向，电能表也能正确计量。
三、规格及主要技术参数
- 符合国标GB/T18460.3-2001标准；
- 额定电压：380V；
- 标定电流：5(20)A； 10(40)A； 15(60)A ；20(80)A；30(100)A；
- 额定频率：50Hz；
- 环境条件：标准工作温度为-20～+45℃；极限工作温度为-30～+55℃；
- 相对温度≤85%；
- 精度等级：1.0级；2.0级；
- 整机功耗：< 2W；
- 启动电流：0.4%Ib (1.0级)、0.5% Ib ( 2.0级)基本电流；
- 防潜功能：具有防潜动逻辑设计；
11、数据保存：断电后数据保存时间≥10年；
12、工作寿命：>10年；
13、重 量：约0.6Kg;
14.外形尺寸：166mm×109mm×62mm；
四、工作原理及结构
4.1工作原理：
如图所示，电能表主要由两大功能模块组成：其一是电能计量单元，采用大规模集成电路，将电流电压量转换成与有功电能成比例的脉冲，实现电能计量；其二为数据处理单元，采用单片微机处理器、完成电能计量、数据处理、读写卡显示、负荷控制等功能。
4.2结构
电能表外壳由底座、上盖、端钮盒盖等几部分组成，上盖和端钮盒盖分别加有铅封，
上盖右侧有IC卡插座。电能表面板有液晶用于显示用电信息、报警信息和操作提示信息。
六、使用方法
- 用户持购电卡到本地区供电部门微机上购电，售电机将加密信息及购电量写入
购电卡。
- 购电后，用户将购电卡（购电卡有彩印面的一面朝内，按箭头方向）插入自己的电能表IC卡插槽内数秒（插到底），购电量读出后拔出购电卡（LED显示购电量），电能表同时将用电情况写在用户的购电卡上。成功显示“good”， 然后显示剩余电量，否则电能表显示错误显示“E”。当用户再次购电时，回写数据被管理系统读取，进行用电管理。
- 对于售电、供电管理部门提供清零卡、截电卡等特殊功能卡。该类卡一般为限制的使用。
- 严禁用潮湿的卡插入表中。
七、安装
- 电能表在出厂前经检验合格，加铅封，即可安装使用；
- 电能表应安装在室内或室外电表箱内使用，安装表的底板应固定在坚固耐火的墙上，建议安装高能为1.8米左右，空气中无腐蚀性气体；
- 电能表应按照接线端钮盒上接线图进行接线，用铜线或铜接线头接入；
- 电能表显示的电能量单位为kWh；
- 电能表运输和拆封不应受到剧烈冲击，应根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
- 保存电能表应在原包装内，保存的地方环境温度为-25℃~70℃，相对湿度不能超过80%，空气中无腐蚀性气体；电能表在库中保存，应放在台架上，叠放高度不超过5层。
十、售后服务
电能表自售出之日起18个月内，在用户按照说明书规定要求，使用方法正确，并在铅封完好的情况下，发现电能表不符合技术要求所规定的要求时，可给予免费修理。
感谢使用本公司产品，使用过程中如有任何问题，可与本公司市场销售部或各地办事处。
：0510-81190032
：
