江苏省绝缘电阻测试仪（兆欧表）价格有多种电压输出选择HD2305（250V/500V/2500V/5000V）、HD2306（5000V/10000V），测量电阻量程范围可达0～400GΩ。
2、 两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围，数
一、产品特性
1、 有多种电压输出选择HD2305(250V/500V/2500V/5000V)、HD2306(5000V/10000V)，测量电阻量程范围可达0～400GΩ。
2、 两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。
3、 采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
4、 操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。
5、 仪表产生高压时，有提示音输出并有相应显示。
6、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
7、交直流两用，配置可充电池和交流适配器。

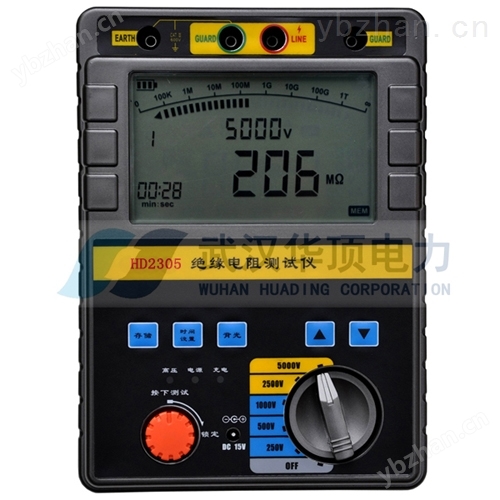

8、HD2305绝缘电阻测试仪(兆欧表)采用便携式设计，便于野外操作。
9、高压短路电流≥3.5mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
二、技术参数
型 号 | HD2305 | |||||
输出电压 | 250V DC | 500V DC | 1000V DC | 2500V DC | 5000V DC | |
精
度 | 温 度 | 23℃±5℃ | ||||
绝缘电阻 | 250K～5G ±5％ | 500K～10G ±5％ | 1M～20G ±5％ | 2.5M～50G ±5％ | 5M～100G ±5％ | |
其它范围：±10％ | ||||||
输出电压 | 2M～10G ±5％ | 4M～20G ±5％ | 8M～40G 0～+10％ | 20M～100GΩ 0～+10％ | 40M～200G 0～+10％ | |
高压短路电流 | ≥3.5mA | |||||
工作电源 | 8节AA型高容量充电电池，外置充电适配器(或8节AA型碱性电池) | |||||
工作温度及湿度 | -10℃～40℃，大相对湿度85％ | |||||
保存温度及湿度 | -20℃～60℃，大相对湿度90％ | |||||
绝缘性能 | 电路与外壳间电压为1000V DC时，大2000MΩ | |||||
耐压性能 | 电路与外壳间电压为2500V AC时，承受1分钟 | |||||
尺 寸 | 230mm×190mm×90mm (L×W×H) | |||||
重 量 | 3KG | |||||
附 件 | 测试线一套，说明书，合格证，充电适配器,电源线 | |||||
更多详情请关注武汉华顶电力设备有限公司
2 试验程序
4.2.1 应在试验开始之前检查试品的状态并进行记录 , 有影响试验进行的异常状态时要 研究 , 并向有关人员请示调整试验项目。
4.2.2 详细记录试品的铭牌参数。
4.2.3 应根据交接或预试等不同的情况依据相关规程规定从上述项目中确定本次试验所 需进行的试验项目和程序。
4.2.4 一般情况下 , 应先进行低电压试验 , 再进行高电压试验。应在绝缘电阻测量之后 再进行介质损耗及电容量测量 , 这两项试验数据正常的情况下方可进行试验电压较高的空 载电流测量、局部放电测试和交流耐压试验。交流耐压试验后应进行局部放电测试、还应 重复进行空载电流测量或介质损耗 / 电容量测量 , 以判断耐压试验前后试品的绝缘有无变 化。推荐的试验程序如图 1 所示。
4.2.5 试验后要将试品的各种接线、盖板等进行恢复。
5 试验方法及主要设备要求
5.1 绕组的直流电阻测量
5.1.1 使用仪器
测量二次绕组一般使用双臂直流电阻电桥 ,测量一次绕组一般使用单臂直流电阻电
桥。
5.1.2 试验结果判断依据
与出厂值或初始值比较应元明显差别。
5.1.3 注意事项
试验时应记录环境温度。
5.2 绕组的绝缘电阻测量
5.2.1 使用仪器
2500 V 绝缘电阻测量仪 ( 又称绝缘兆欧表 ) 。
5.2.2 测量要求
测量一次绕组和各二次绕组的绝缘电阻。测量时各非被试绕组、底座、外壳均应接地。
5.2.3 试验结果判断依据
绕组绝缘电阻不应低于出厂值或初始值的60%。
5.2.4 注意事项
试验时应记录环境湿度。测量二次绕组绝缘电阻的时间应持续ω s, 以替代二次绕组 交流耐压试验。
5.3 铁芯夹紧螺栓 ( 可接触到的 ) 绝缘电阻测量
5.3.1 使用仪器江苏省绝缘电阻测试仪(兆欧表)价格
2500V 绝缘电阻测量仪 ( 又称绝缘兆欧表 , 包含绝缘摇表 )0
5.3.2 试验结果判断依据江苏省绝缘电阻测试仪(兆欧表)价格
