罗斯蒙特 751 型现场信号显示器提供了一种显示重要过程变量的工具。能够与测量压力、流量、液位或温度等输入变量的任何双线变送器配合工作。罗斯蒙特 751 适用于难以安装一体化可视仪表的场合。
罗斯蒙特 751 设计用于要求全天候运转的工业环境。具有抗震、耐蚀、以及隔爆或本安能力。可以订购 LCD 表头或模拟表头，以满足特定应用的要求。

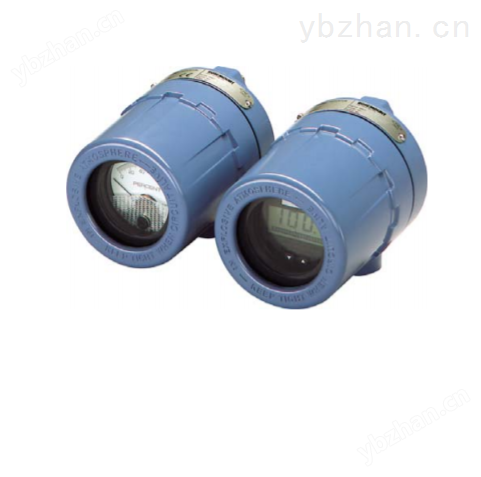

配有模拟计和 LCD 显示屏
小巧，坚固耐用，针对工业环境而设计
通过隔爆和本安认证
提供灵活的安装方式
外壳规格
物理规格
结构材质
外壳
低铜铝
油漆
聚氨酯
O 型圈
Buna N
仪表安装架材质
Noryl® 塑料
电气连接
3 极接线端子板，带有 8-32 个镀镍黄铜螺柱端子，配有 3/4-14NPT 导线管。 ( 有不锈钢 3/4 至 1/2 英寸减径管选件 )
外壳保护等级
NEMA 4X 型。 CSA 4x 型。 IP66。
配重
仅显示器： 1.8 公斤 (4 磅 )
显示器加安装架选件： 2.27 公斤 (5 磅 )
铭牌
按照客户要求免费在显示器上加装铭牌。所有铭牌都为不锈钢铭牌。标准铭牌固定到显示器上。铭牌字符高度为 1.6 毫米 (1/16 英寸 ) 可根据要求提供用金属丝固定的铭牌。
LCD 显示表头规格
功能规格
输入信号
4–20 mA 直流
显示
4 mA 点限值
-999 至 1000
量程限值
200 至 9999
4 mA 点和量程的和不得超过 9999。通过非交互式零电和量程调节按钮调节。
显示选项
标准显示响应与 mA 输入成线性关系。可选择平方根或滤波响应选项。
过载限值
更高 666 mA
温度限值
储存
–40 至 85 °C (–40 至 185 °F)
工作
–40 至 70 °C (–40 至 185 °F)(1)
湿度限值
0 至 95% 相对湿度，无凝结
更新周期
750 毫秒
响应时间
对输入变化的响应时间长为两个更新周期。若激活了滤波功能，则变化的显示响应时间在九个更新周期之内。
压降
典型值 0.7 Vdc，更大值 1.0 Vdc
性能规格
数字显示分辨率
校准范围的 0.05%，末位数 ± 1
模拟柱状图分辨率
校准范围的 5.0%
显示精度
校准范围的 0.25%，末位数 ± 1
型号 | 产品描述 |
|
751 | 分体式信号显示器 |
|
输入信号 |
|
|
标准 | 标准 |
|
A | 4–20 mA 直流 | 星号 |
B | 10–50 mA 直流 ( 不适用于 LCD 表头 ) | 星号 |
C | 40–200 mV 直流 ( 不适用于 LCD 表头 ) | 星号 |
仪表量程 |
|
|
标准 | 标准 |
|
M1 | 线性模拟计， 0– 量程 | 星号 |
M2 | 平方根模拟计， 0– 流量 | 星号 |
M6 | 平方根模拟计， 0–10 √ | 星号 |
M4(1) | 线性 LCD 显示屏 0– 量程 | 星号 |
M7(1) | 特殊量程 LCD 显示屏 （范围、模式和工程单位） | 星号 |
M8(1) | 平方根 LCD 显示屏 0– 流量 | 星号 |
M9(1) | 平方根 LCD 显示屏 0–10 √ | 星号 |
产品证书 |
|
|
标准 | 标准 |
|
NA | 不需要认证 | 星号 |
E2 | INMETRO 防火 | 星号 |
I2 | INMETRO 本安 | 星号 |
K2 | INMETRO 防火、本安 | 星号 |
E3 | NEPSI 防火 | 星号 |
E5 | FM 隔爆 | 星号 |
E6 | CSA 隔爆 | 星号 |
E7 | IECEx 防火 | 星号 |
E8 | ATEX 防火 | 星号 |
