“LMZ1-0.5电流互感器”参数说明
是否有现货：是认证：3C
类型：电流互感器型号：LMZ1-0.5
规格：/商标：/
包装：/产量：10000
“LMZ1-0.5电流互感器”详细介绍

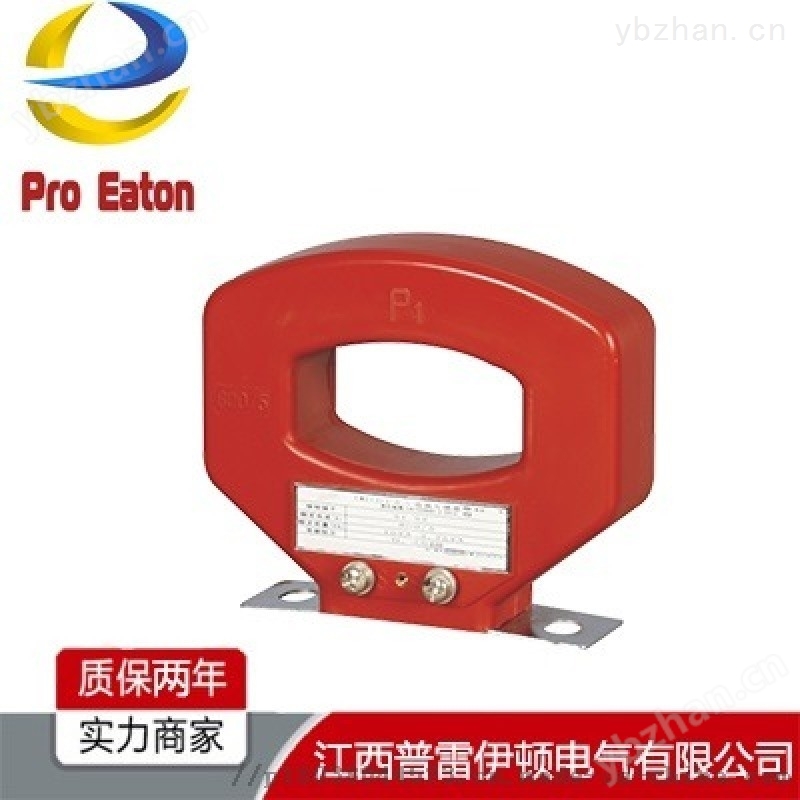

LMZ1-0.5电流互感器
一、LMZ1-0.5适用范围
LMZ1-0.5电流互感器 为穿心母线型电流互感器，供额定频率为50HZ，电压为0.5KV及以下的交流线路中测量电流、电能及继电
“LMZ1-0.5电流互感器”参数说明
是否有现货： 是 认证： 3C
类型： 电流互感器 型号： LMZ1-0.5
规格： / 商标： /
包装： / 产量： 10000
“LMZ1-0.5电流互感器”详细介绍
LMZ1-0.5电流互感器
一、LMZ1-0.5适用范围
LMZ1-0.5电流互感器 为穿心母线型电流互感器，供额定频率为50HZ，电压为0.5KV及以下的交流线路中测量电流、电能及继电保护之用。
二、标准与认证
**标准 ：GB 1208-2006
认证证书 ：CMC浙制03820196
三、结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕;
中间窗口供母线穿绕使用，下部有底座，供固定安装之用;
本型互感器外部为不饱和树脂绝缘浇注而成.
四、主要技术参数
准确级 ：0.5级
额定电压 ：0.66KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下*运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
五、使用环境条件
LMZ1-0.5主要场所 ：户内
环境温度 ：-5～+40℃
环境湿度 ：相对湿度不大于80% ；
海拔 ：不超过1000m
大气条件 ：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。
准确级 额定电压 额定一次电流 额定二次电流 额定负荷 耐压
0.2级、0.5级、0.5S级 0.5KV 5-3000A 5A （见表1） 3KV/1min
表1：LMZJ1-0.5额定负荷
型号 电流比（A） 穿心匝数（匝） 额定负荷（VA）
0.2级 0.5级 0.5S级
LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75
50 3 5-3.75 5-3.75 5-3.75
75 2 5-3.75 5-3.75 5-3.75
100 2 5-3.75 5-3.75 5-3.75
150 1 5-3.75 5-3.75 5-3.75
200 1 5-3.75 5-3.75 5-3.75
250、300 1 5-3.75 5-3.75 5-3.75
400、500 1 5-3.75 5-3.75 5-3.75
600-1200 1 10-3.75 10-3.75 10-3.75
1500-2500 1 15-3.75 15-3.75 15-3.75
3000 1 20-3.75 20-3.75 20-3.75
