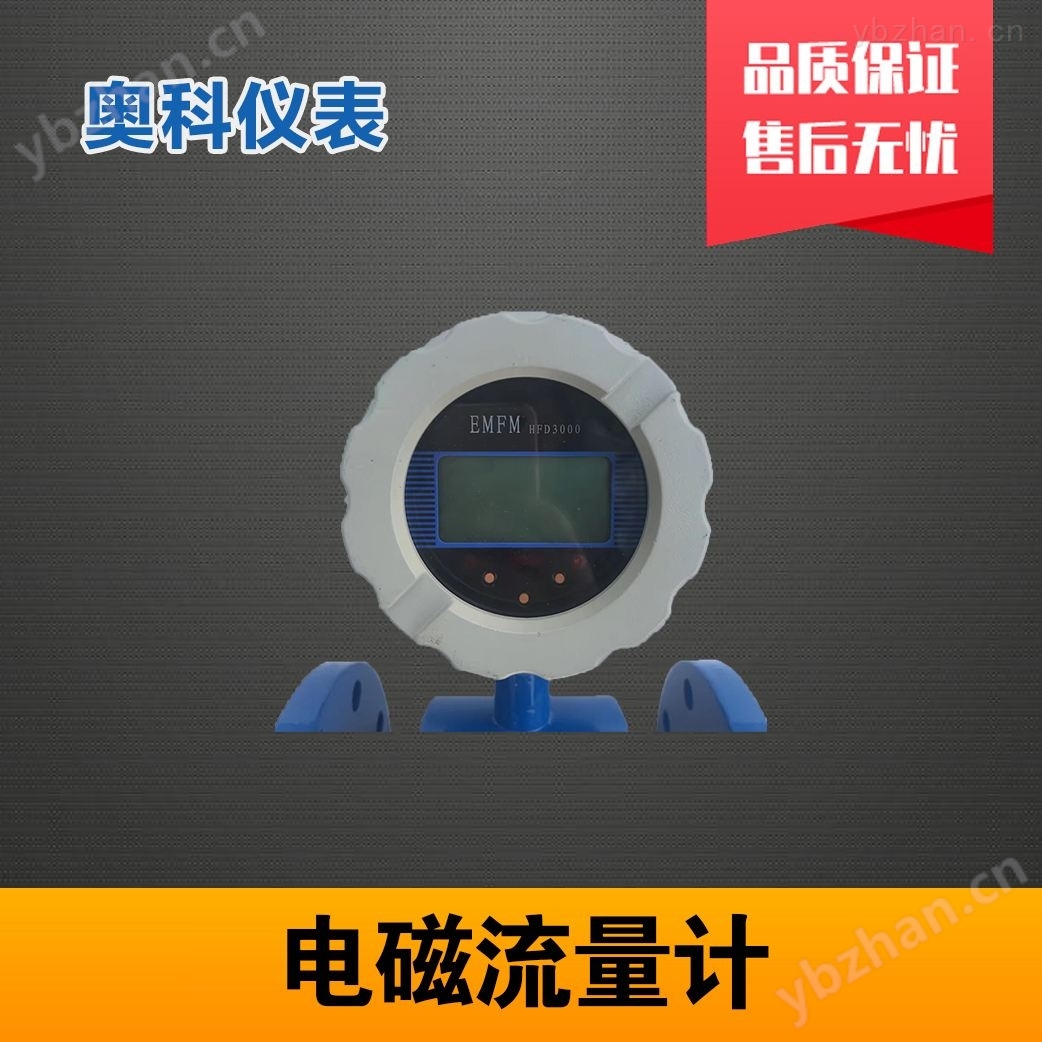

AK-LDE 异丁酸流量计-电磁流量计

异丁酸流量计流量计——江苏奥科仪表有限公司

一、异丁酸流量计工作原理

的原理是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

二、分类

为了适应不同工矿条件下使用，流量计分为：

１、一体式液晶显示工业污水流量计：主要适用于高精度测量，防爆等级高的介质，如石油，化工，污水等行业。

２、管道式（分体式）：主要使用于远离测量地点的，液晶显示与流量计主体分离式的。

３、:主要使用于超大管道口径的流体介质测量，精度要求一般。

三、的特点

1、在现场可根据用户实际需要在线修改量程；

2、介质不受流体密度、粘度、温度、压力和导电率变化的影响；

3、可以根据化工污水介质的不同可以选用不同电极和衬里材料，可实现良好的耐腐蚀性和耐磨损性；

4、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；

四、设计功能

五、产品介绍

1、采用高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂

2、带有RS485、 RS232、Hart和Modbus Profibus-DP等数字通讯信号输出，并且具有自检与自诊自诊断功能。

3、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制

4、内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟，可记录16次掉电时间

5、可以红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能。

六、参数

七、安装要求

1)、环境选择

应尽量远离具有强电磁场的设备，如大型电机、大型变压器、大型变频器等。安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。安装环境应便于安装和维护。

2)、位置选择

安装位置必须保证管道内始终充满被测液体。

选择液体流动脉冲小的地方，应远离泵和阀门、弯头等局部阻力件。

测量双相（固、液和气、液）液体时，应选择不易引起相分离的地方。

被测管道内径或周长容易测量，并且椭圆度应较小。

3)、直管段长度

安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D(D为被测管道通径)。

4)、流量控制阀门和调节阀门

的流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。
