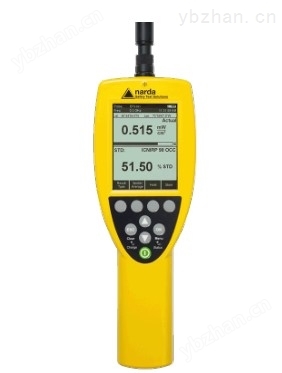

NBM-550 超宽频电磁辐射分析仪

从低频到微波的超宽频率范围

• 频率从 5Hz － 60GHz 的三维全向探头

• 大屏幕、图形显示、易于读取测量结果

• 主机自动识别探头参数，易于操作

• 可存储 5000 个测量结果

可选功能

• 测量现场音频注释功能

• 可选 5Hz-100kHz 频谱分析探头

应用

NBM-550 常用于精确测量电磁辐射以建立人体安全评估，尤其是在可能存在高强度电磁场的工作环 境中，例如：

高频特性 （100kHz-60GHz）

• 测量公共安全规定所的电磁场

• 界定电磁安全区域

• 测量和监测广播、雷达等设备周边的场强

• 测量手机基站和卫星通信系统的场强是否符合安全标准限值

• 测量工业领域场强，如焊接设备、高频加热、回火、干燥设备

• 测量以保护使用透热疗法等高频辐射医疗仪器的工作人员

• 测量电磁兼容中 TEM 室及吸收室的场强

Narda 宽频测量仪 NBM-550 适合于现场使用。即使在恶劣 的操作条件下，仍能确保显示结果准确简明快速，其特点如下：

显示和操作

• 图形化用户界面

• 多语言选择（含中文）

• 单色液晶背景，可选照明时间，在强光下仍能轻松读取

结果显示与评估

• 5 种结果显示方式：即时值 (Actual)；小值 (Min)；大值保持 (Max Hold)； 平均值 (Average)；大平均值 (Max Avg)

• 历史记忆模式可连续存储 8 小时的测量结果和结果时域图

• 单位选择：当使用非计权探头时显示 V/m、A/m、mW/cm2、W/m2； 当使用计权探头时显示限值百分比 %

• 内置公众安全标准限值，在确知频率的情况下， 测量结果可直接显示为“百分比标准”

自动调零，校准数据的应用

• NBM 探头类型的自动识别以及校准参数的使用

• 可选时间间隔的全自动调零

• 校准提醒功能可让用户选择适当时机进行校准

特殊评估

• 时间平均，多 30 分钟的周期设置

• 离散或连续的空间平均

• 多 24 个场所的空间平均

报警功能

• 可听声报警功能，用户可自定义报警限值

• 可听声敏感点报警搜寻功能

低频特性（5Hz-100kHz）

主机 NBM-550 可方便而又简单的控制低频 FFT 探头 EHP-50D 进行低频电磁场的频谱分析，电场或磁场的测量值显示在 NBM-550 主机上。为避免对测量场强产生影响，NBM-550 与 EHP-50D 采用光纤连接方 式。EHP-50D 开 机 后， 主 机 NBM-550 自动识别。

NBM-550 与EHP-50D 连接图

结果显示与评估

• 结果显示模式：

频谱模式 – 显示选频测量值

标准模式 – 显示测量值与所选安全标准参考限值的 % XYZ 模式 – 同时显示三方向同步测量值

监测模式 – 并行显示下列结果类型： 实时值，小值，大值，平均值

• 测量范围和单位：

电场：0.0001 ~ 100 kV/m ； 0.001  ~ 1000 V/m 磁场：0.0001 ~  10 mT ； 0.0001 ~  100 μT 测量结果也可以高斯为单位显示

• 7 个频率范围可选择

频段终止频率：100/200/500 Hz, 1/2/10/100 kHz ( 频带起始频率为终止频率的 1.2%)

• 数字显示所选频段综合值或频谱大值（峰值）

特殊评估

• 可选时间间隔的定时测量功能（定时记录）

• 4 / 8 / 16 / 32 样本的平均功能

• 评估谱图的标识功能

报警功能

• 可听声报警功能，用户可分别设置电场和磁场报警限值

操作

使用硬币便可轻松打开电池盒

• 用户自定义设置便于仪器的使用和设置读取

• 用户可选择自动关机功能以节省电量

• 保持按钮可以“冻结”显示结果，便于用户读取

• 锁键盘功能防止意外操作

远程操作

• NBM-TS PC 软件可以对测量进行远程操作 (EHP-TS 软件可以远程控制 EHP-50D)

• 通过 USB 接口或光纤连接 PC

• 使用光纤连接可以使测量探头更加方便自由的移动。

把 NBM-520 当作探头延伸柄使用，NBM-550 可远程操作 进行测量，光纤的使用避免使用金属线缆对测量的影响

结果存储和评估

• 可存储 5000 个数据

• 可存储外部输入数据 ( 例如连接里程表 )

• 定时存储数据 ( 例如*监测 )

• 屏幕截图以 bitmap 方式下载

• 使用” NBM-TS” 软件方便地进行数据管理和进行评估

可选功能

• 条件存储：当测量数据超过阈值

• 音频记录文件，需有麦克风，耳机输出，传输至电脑。

探头类型
