工作原理

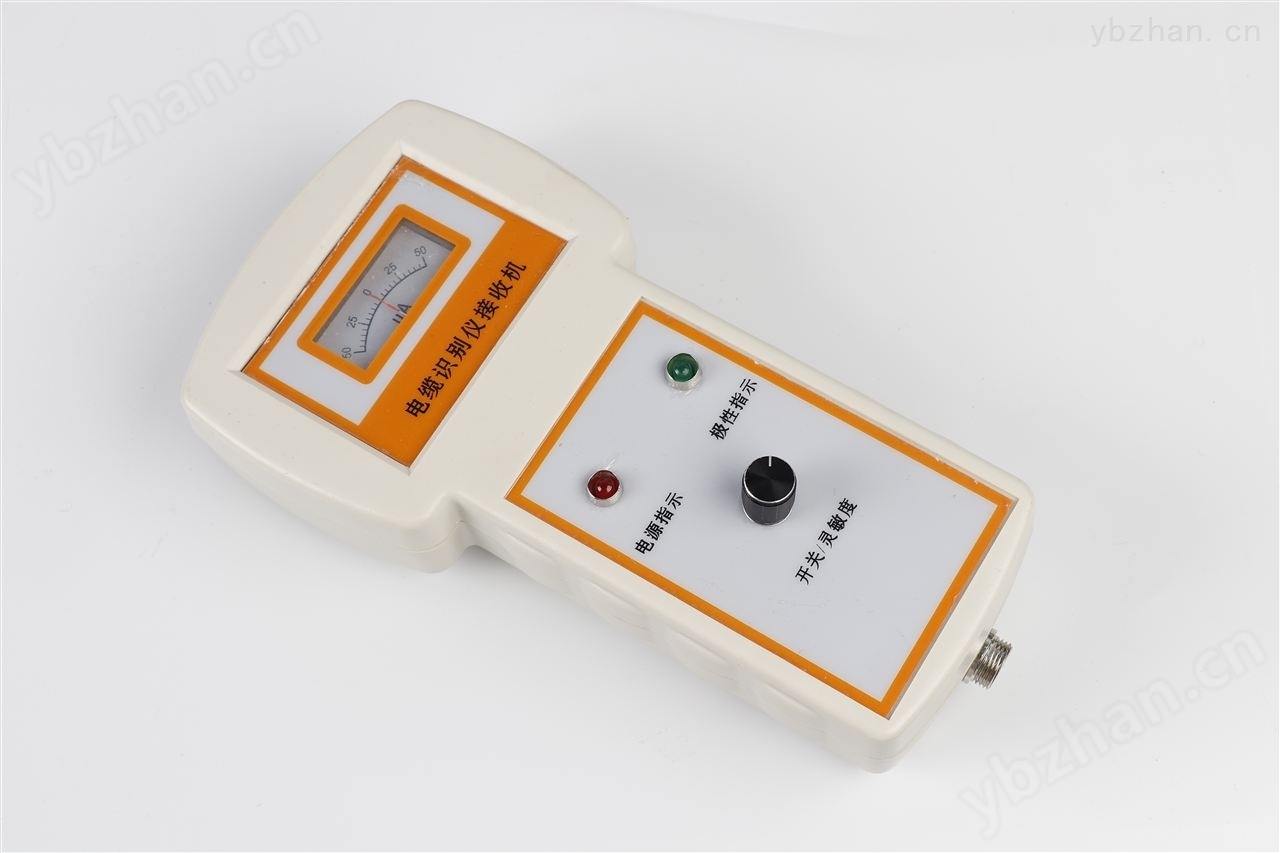

电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收机中的单片机对接收的信号经过硬件和软件的滤波后，再进行相位识别。将发射卡钳和接收卡钳的箭头指向电缆终端，当接收机卡钳钳住某根电缆，接收机电流表右偏，同时伴有声光指示。而钳住其它的电缆，电流表左偏，电流方向与被识别电缆的电流方向相反，没有声光指示。很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，识别的电缆不受被识别电缆长度的限制。
智能带电电缆识别仪生产厂家
功能介绍
1、指示灯：识别仪工作指示灯。
2、表头：指示输出信号电流的大小。
3、电源输入插座：用仪器所配电源线，输入220V、50HZ交流电源。仪器使用时，应独立使用三孔电源插座，插座接地线就近直接接地。仪器使用5A保险丝，损坏时应换同规格保险丝。
4、黑接线柱：用配套的黑色测试线插入此插孔，另一端测试夹接系统地；红接线柱：用配套的红色测试线插入此插孔，另一端测试夹接被测电缆的芯线。
5、电源开关：控制整机电源的通断。
注意事项
1、本仪器属于精密设备，在运输和使用过程中，一定要轻拿轻放，以免损坏。
2、仪器使用前，需仔细阅读使用说明书，核对电流方向。
3、被测电缆的两头（始端头、终端头）接地线必须可靠连接，才能保证测试结果的可靠性。
4、仪器在使用中如果发生故障，请及时与厂家联系，千万不要擅自拆卸检修。由于用户的擅自拆卸造成的损坏，不在保修范围之内。
5、本仪器保修期12个月。
