一、 概述
本系统适用各类三相电机定子的转向测试的设备。
二、 主要特点
1、检测项目：三相电机转向.
2、使用电源：AC220V±22V，AC10A 50Hz±2 Hz（系统工作电源）.
3、测试电源：三相电源AC380V 50Hz 25A
4、使用环境： 环境温度 0~40 oC
相对湿度 ≤85% RH
三、 技术指标
测试项目 | 测试条件 | 测试量程 | 精度 | ||
1 | 转向 | 测试电流<=25A | 正转/反转 |
四、 测试系统操作说明

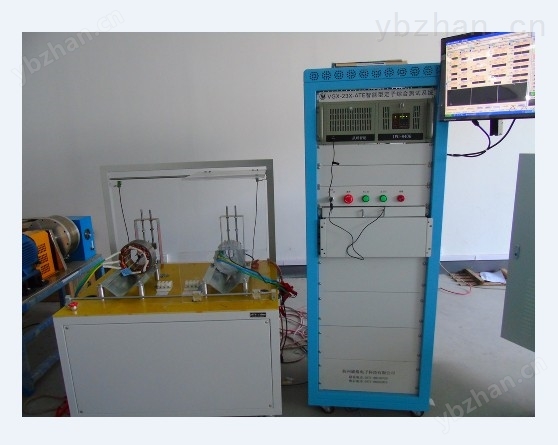

4.1、机柜整体示意
4.2、操作面板说明
1) 三色报：指示系统测试结果与状态。
2) 操作面板：用于操作控制电气动作。
3) 滑盖、接近开关：用于测试和安全保护。
4) 测试台：用于被测定子接线。
5) 测试电压：显示当前给定子供电电源电压，调节外部的三相调压器改变测试的电压，根据不同定子调节不同电压，电压过高会使被测试的定子发热或损坏，电压过低假转子无法转动，所以测试电压要选择合适。
6) 测试灯（左工位）：灯亮时指示当前测试的是左工位。
7) 测试灯（右工位）：灯亮时指示当前测试的是右工位。
8) 电源开关：将开关打到“关”指示关，打到“开”指示开。
9) 急停按钮：按入紧急停止，停止所有供电，并不可自动复位。
10) 正转按钮：按下时灯亮，表示设定测试的定子转向为正转。若测试完成时转向为正转时表示正确，三色灯绿亮，表示通过。若测试完成时时转向为反转表示错误，三色灯红亮并发出警告声，表示测试的结果不是想要的。
11) 反转按钮：按下时灯亮，表示设定测试的定子转向为反转。若测试完成时转向为反转时表示正确，三色灯绿亮，表示通过。若测试完成时时转向为正转表示错误，三色灯红亮并发出警告声，表示测试的结果不是想要的。
12) 注意急停或开机后必须设定定子的转向。否则测试的定子都不会进行判断，为合格产品。
4.3、操作台说明
（1） 滑盖防护罩接近开关
（2）用每个工位连接三位一体夹（如下示意图）。
滑动防护罩到左工位系统自动开始测试，测试时间到自动停止测试。
滑动防护罩到右工位系统自动开始测试，测试时间到自动停止测试。
测试时间的设置在机柜内电气隔板上有 一个时间继电器，调节时间继电器的旋钮就可以改变测试时间长短。（迟时间为1分钟）
五、 进电源接线
线号：1/2/GND 接系统工作电源AC220V。
三相电源接三相调压器。调压器输出接到 线号：100/101/102. 给系统给定子供电。
六、 测试模型
三相三线制测试方式(三相六线手动短接U2/V2/W2)：
七、 测试项目
转向测试：测试定子顺时针或逆时针转向
八、注意事项及保养
8.1、注意事项：
a) 为保证安全，在测试过程中，切勿将身体接触到工位台和被测试品上！
b) 系统出现异常状况时，请及时按“急停”按钮或切断工作电源！
c) 为保证测试准确性，系统柜应放置在干扰性相对较低的环境下进行测试！
d) 为保证安全，系统柜接地线必须良好接地！！！
e) 如需维修时，要由相应的专业人员进行维修！
f) 工作环境中不可有腐蚀性、爆炸性气体！
8.2、系统柜保养和保护:
1、 尽量在相对干燥的环境下使用，不可*在湿度很高的环境下使用（空气相对湿度不大于85%RH，温度不可超过40℃）。
2、 系统柜内要保持清洁，需根据环境情况隔一定的时间进行一次清洁，不可在电器件和模块上积大量尘土。
3、 不宜大力打击机柜或用尖锐硬物敲打系统柜内测量器件。
九、供货成套性
1、定子综合测试系统柜 1台
2、夹具 1套
3、15kVA调压器 1台
4、说明书 1份
5、合格证 1份
6、保修卡
