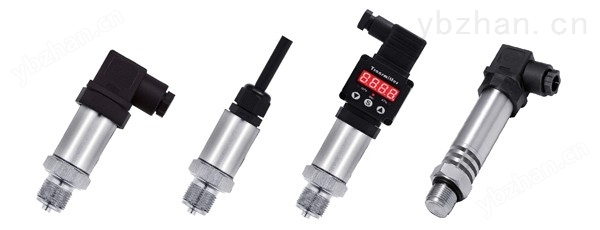

产品特点
采用技术美国原产硅压阻传感器，高性能数字化线性和温度补偿，全不锈钢小型
化结构，宽广压力测量范围（0~2KPa、0~60MPa），良好*稳定性，*适用性，
具有防爆型、卫生型、潜水型、高温型。PMP131、PMP131C为标准型；PMP131A为紧缩
型；PMP131B平壤膜片型。
工作原理
采用硅压阻原理的压力传感器，是一种在硅基片上真空扩散半导体而制成的精密硅电
阻应变电桥。它与被测介质之间隔有一层不锈钢波纹片，在应变电桥与不锈钢波纹片
之间充有中介液——硅油。当压力P作用在波纹片上并通过中介液传给应变电桥，桥
电阻的变化使电桥失衡输出一系列与压力P成正比的电压信号。通过信号放大，电路
转换成标准电子信号输出。
技术参数
·相对压力:
MP131型：小测量范围（0～2）kPa；大测量范围（0～4）MPa
PMP131A型：小测量范围（0～10）kPa；大测量范围（0～4）MPa
PMP131B型：小测量范围（0～10）kPa；大测量范围（0～4）MPa
PMP131C型：小测量范围（0～4）MPa；大测量范围（0～60）MPa
·负相对压力:
PMP131型：小测量范围（-2～2）kPa；大测量范围（-0.1～4）MPa
PMP131A型：小测量范围（-10～10）kPa；大测量范围（-0.1～4）MPa
PMP131B型：小测量范围（-10～10）kPa；大测量范（-0.1～4）MPa
PMP131C型：小测量范围（-0.1～4）MPa；大测量范围（-0.1～60）MPa
·压力:
PMP131型：小测量范围（0～15）kPa；大测量范围（0～4）MPa
PMP131A型：小测量范围（0～15）kPa；大测量范围（0～4）MPa
PMP131B型：小测量范围（0～15）kPa；大测量范围（0～4）MPa
·测量精度:
0.2%FS、 0.5%FS（包括线性、迟滞、重复性。）
·*稳定性:
每年≤±0.1%FS
·允许环境温度:
标准型 -20℃～+70℃；隔爆型 -20℃～+60℃；
·允许介质温度:
标准型 -30℃～+120℃；高温型 0℃～+160℃；
卫生卡箍型 -30℃～+140℃；
·允许储存温度:
-40℃～+120℃；
·温度影响:
0.5%FS：温度补偿范围.-20℃～+80℃；全温程影响≤±1%
0.2%FS：温度补偿范围. -20℃～+80℃；全温程影响≤±1%
或约定的特殊要求
·与介质接触
部分材料:
传感器波纹隔离膜片 不锈钢316L
过程连接件 不锈钢304或约定的特殊要求
·外壳材料:
不锈钢304
·防护等级:
直角弯头 IP65；整体电缆 IP65；航空插头 IP65；
德尔福连接器IP65；整体导气电缆+外螺纹M20X1.5IP67；
整体导气电缆 IP68（按客户要求水深度生产）；
或约定的特殊要求
·工作电源:
(4～20)mA 输出型 (12～30)VDC ；(0.5～4.5)VDC输出型5VDC；
(1～5)VDC输出型(12～30)VDC ； (0～10)VDC输出型(15～30)VDC
或特殊的约定要求
·信号输出:
4～20mA 模拟型（二线制）；0.5～4.5VDC （三线制）；
（1～5）VDC （三线制）； （0～10）VDC （三线制）；
或约定的特殊要求
·电磁兼容
抗干扰性:
干扰辐射符合 EN50081-1 ； 抗干扰符合EN50082-2
场强10V/m 符合NAMUR工业
·过程连接:
PMP131型、PMP131C型：
外螺纹M20×1.5；外螺纹G1/2；外螺纹R1/2；外螺纹NPT1/2；外螺纹G1/4；
PMP131B型：
外螺纹M20×1.5、G1/2平镶膜片型；三夹头 ISO2852 大外径50.5；
三夹头 ISO2852 大外径64；
卫生平壤膜片型（外螺纹G1/2，前端带O型圈密封）；
外螺纹G1型前端表面密封型；外螺纹G1锥型斜面金属密封型；
或约定的特殊要求
PMP131A型：
外螺纹G1/4； 外螺纹G1/8； 外螺纹NPT1/4； 外螺纹NPT1/8；
内螺纹带顶针7/16-20UNF（*空调）；外螺纹M16X1.5平镶膜片型
·电气连接:
PMP131、PMP131B、PMP131C型：
直角弯头插座型(霍斯曼插头PG 9，电缆外径4 mm～6mm)；
整体电缆型； 整体导气电缆型（适用于IP68）；
航空插头弯头型（带1m电缆）；航空插头型；
或约定的特殊要求
PMP131A型：
直角弯头插座型(霍斯曼插头PG 7）整体电缆型；帕克接头型；
航空插头弯头型（带1m电缆）；航空插头型；或约定的特殊要求
·允许过载压力:
PMP131、PMP131A、PMP131B型：额定压力值得3倍
PMP131C型：
额定压力值＜35MPa时为额定压力值的2倍
额定压力值≥35MPa时为额定压力值的1.5倍
外型结构（PMP131/PMP131C）
安装仪表时，禁止用手或工具旋转直角弯头或航空插头
a:直角弯头型；b:整体电缆标准型；c:整体电缆隔爆型；d:航空插头弯头型；e:航空插头型
f:内置外螺纹； g:平镶外螺纹； h:卫生平镶外螺纹； i : 三夹头型；
z:前端表面密封型； q:锥型斜面金属密封型； r: 三夹头型；
s: 外螺纹M16X1.5； t: 外螺纹G1/4 A； u: 内螺纹G1/4； v: 外螺纹1/4NPT；
外型结构（PMP131A）
电气连接
干扰较强环境下，为保证仪表正常工作，应按相关仪表接地技术规范可靠接地！
订货选型表
