箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
箱体内胆采用进口不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
补水箱置于控制箱体内部，并有缺水自动保护，更便利操作者补充水源。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
喷淋系统管路与控制线路板分开，可避免因喷淋管路漏水发生故障，提高安全性。
可调转速的不锈钢样品台。
机器底部采用高品质可固定式福马轮。
一、满足标准：
1、淋雨试验箱主要是提供水雾试验环境；
2、符合IP防护等级IPX3-4的试验标准；
3、用于电工电子和灯具等样品的可靠性鉴定；
4、该设备满足GB/T4208-2008 标准和GB/T 2423.37-2006标准规定的试验要求。
二、试验箱结构
1. 本套箱式淋雨试验设备选用优质不锈钢材料加工成型。设备由箱体、摆管支架、摆管传动机构、工作旋转台、电气控制部分组成。其中箱体、控制箱体采用1.5mmSUS304不锈钢发纹板制作。摆管立柱内部采用槽钢焊接，保证在摆管摆动时不晃动；设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

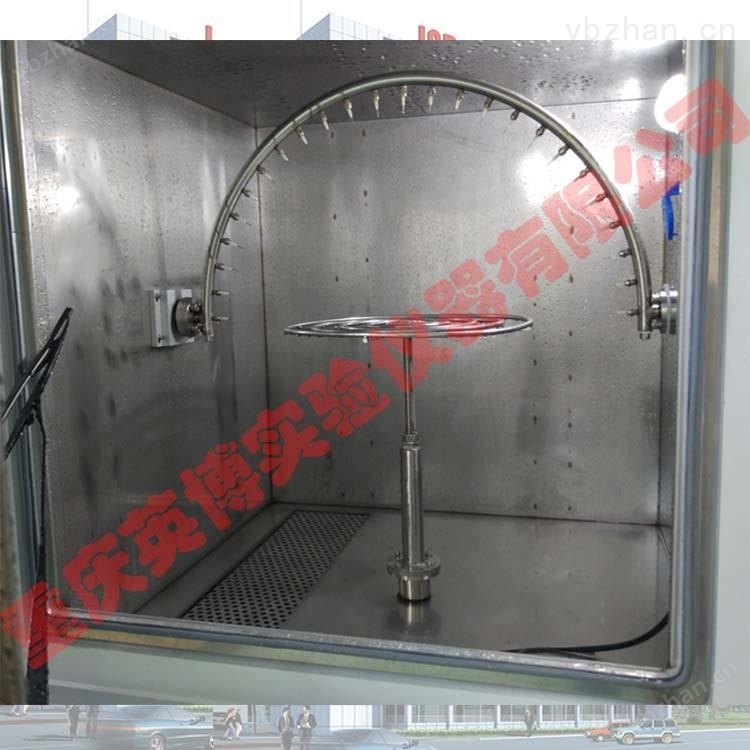

2. 设备设计安装一套直径800㎜的摆管，摆管由不锈钢管弯制，可以作往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。摆管摆动由*的步进电机完成，转动频率和角度及转盘的转速由可编程液晶控制器自动控制，操作简单。样品架转台采用可升降装置，呈水平方向360度旋转。整台设备设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。
3. 设备配备了一套贮水设备以供应试验所需摆管及旋管喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出。如果试验用水可以部分采用循环使用，那么经喷嘴喷出的水经过过滤之后可以回到贮水箱中重复使用。如果试验用水不可以循环使用，实验室必须考虑排水，使试验用水迅速排放，以不积水为佳。
测控系统：
1.时间控制器采用大华仪表
2.摆杆调速控制器、转盘调速控制器均采用减速电机
3.水泵/流量计均采用国产品牌.
4.时间继电器:LCD液晶显示, 1～999.9小时.
5.其它电器辅件均采用优质品牌产品
一.用途:
本设备用于试验产品在各种强度淋雨的环境下模拟动态运行,以评估该产品的工作品质. 符合标准（试验方法）：GB/T4208-2008及GB/T10485:防水试验.
二.设备型号及规格
设备型号:LYX-500L/LYX-1000L
设备规格:1.工作室尺寸730×780×800mm/1000X1000X1000mm
三.设备工作原理﹑结构及材质
1.工作原理
本设备使用高压水泵,将一定压力﹑一定流量的试验用水,通过摆杆喷头淋洒在试样上,转动试验装置,改变摆杆的摆幅﹑频率,达到试验所要求的环境.
2.设备结构
(1) 试验箱箱体为整体结构形式，淋雨水箱﹑高压水泵﹑试验装置旋转系统位于箱体下部，控制系统位于试验箱的侧面。
(2)试验箱为单开门,采用双层耐老化硅橡胶密封。
(3)箱门上设有大范围观察窗.
3.设备材质.
(1) 外壳冷轧钢板喷塑/工作室内壁采用SUS304不锈钢板加工成型。
(2) 不锈钢翅片电加热器
(3) 温度测量采用进口PT-100传感器.
(4) 硅橡胶密封条,防水密封旋转接头
(5) 调速电机
(6) 试样架及试样架旋转结构,玻璃观察窗。
(7) 旋转角度偏心轮控制
四.技术参数
1.工作室尺寸：730×780×800mm/1000X1000X1000mm
2.喷水孔的水流量为0.6L/min+5%
3.优质不锈钢喷水管内径为16mm
4.喷水管摆动速度和幅度：60°/S、180°±200
5.喷嘴孔直径与间距：0.8mm/50mm
五.测控系统：
1.时间控制器采用大华仪表
2.摆杆调速控制器、转盘调速控制器均采用减速电机
3.水泵/流量计均采用国产品牌.
4.时间继电器:LCD液晶显示, 1～999.9小时.
5.其它电器辅件均采用优质品牌产品
