智能雷达物位计导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部
件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
智能雷达物位计
概 述
导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部
件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
智能雷达物位计是由电子单元产生微波脉冲，通过天线系统发射并接受，雷达波以光速运行，运行时间
可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。
高频雷达物位计是高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后
被后射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）
特 点
●导波雷达物位计只有物料片于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
●智能雷达物位计可以测量所有介电常数＞1.8的介质；测量范围0-20m（可扩展到35米）；不受噪音、蒸汽、粉尘、真空等工况影响；不受 介质密度、粘稠度和温度的变化的影响；过程压力可达4MPa；过程温度可达250℃；采用*的非接触式测量，采用极其稳定的材料制造；
●高频雷达物位计采用了高达26GHz的发射频率因此具有：非接触雷达、无磨损、无污染；天线尺寸小，便于安装；波长更短，对在倾斜的固体表面有更好的反射；测量盲区更小，对于小罐测量也会取得良好的效果；波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物；几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响；严重粉尘环境不会影响电磁波工作；高信噪化，即使在波动的情况下也能获得更优的性能；高频率是测量固体和低介电常数介质的选择；
技术参数
型 号 | 导波雷达物位计 | 智能雷达物位计 | 高频雷达物位计 |

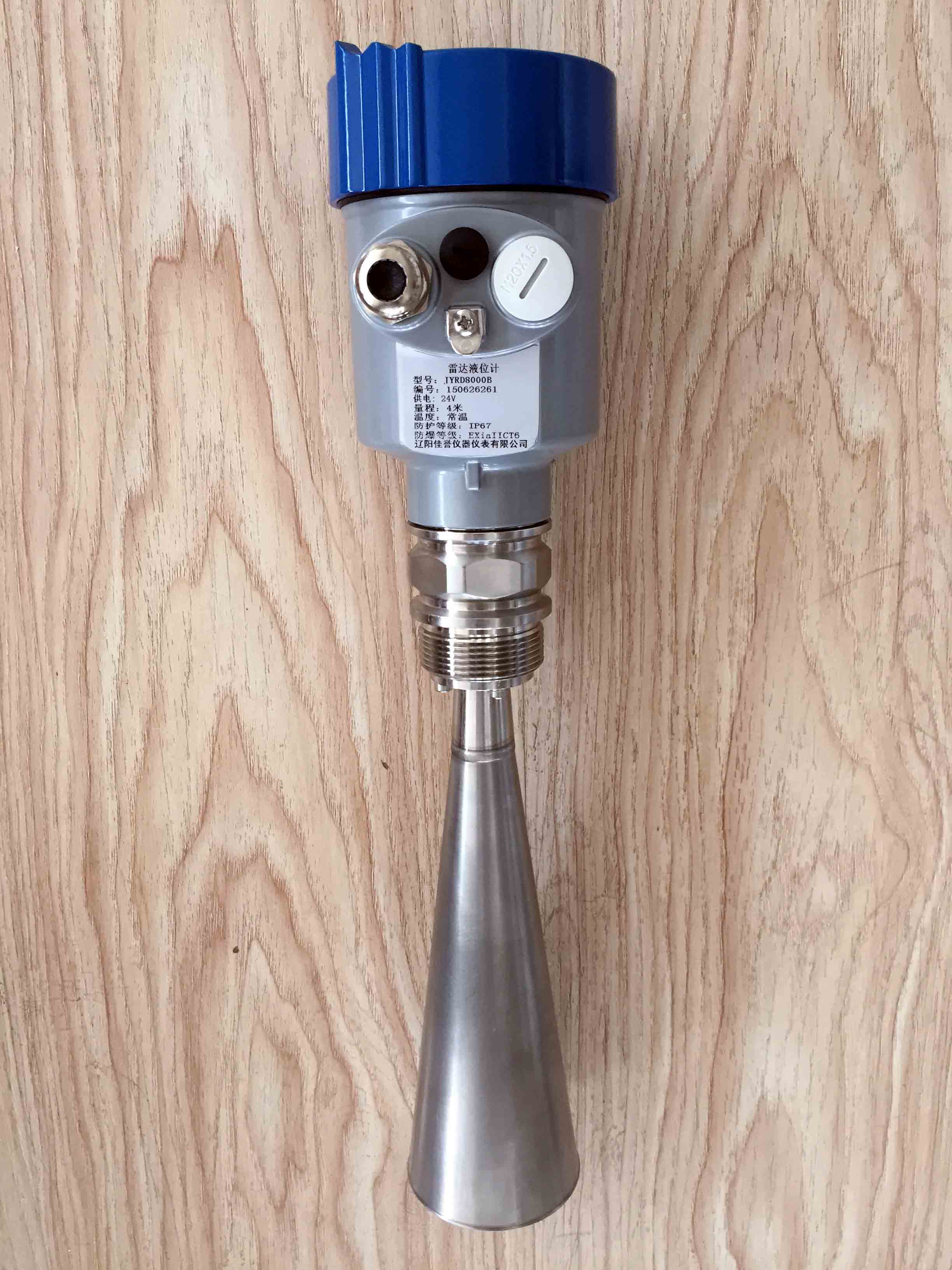

图片 |
|
|
|
应 用 | 液体、固体颗粒 | 过程条件简单，腐蚀性的液体、浆料、固体，比如：污水储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐、煤渣 | 固体颗粒、粉尘；各种强腐蚀性液体；耐温、耐压、轻微腐蚀的液体；强粉尘易结晶、结露场合；卫生型液体存储容器； |
测量范围 | 6～30米 | 0～20米（可扩展到35米） | 20～70米 |
过程连接 | 螺纹、法兰 | 螺纹、法兰 | 螺纹、法兰 |
介质温度 | -40～250℃ | -40～120℃ | -40～120℃ |
过程压力 | -0.1～2MPa | -0.1～0.3MPa | -0.1～0.3MPa |
精 度 | ±3mm | ±10mm | ±5mm |
频率范围 | 100MHz-1.8GHz | 6.8GHz | 26GHz |
防爆等级 | Exia ⅡCT6 Ga | Exia ⅡCT6 Ga | Exia ⅡCT6 Ga |
防护等级 | IP67 | IP67 | IP67 |
信号输出 | 4-20mA/HART（两线/四线）RS485/Modbus | 4-20mA/HART（两线/l四线） | 4-20mA/HART（两线/四线）RS485/Modbus |
