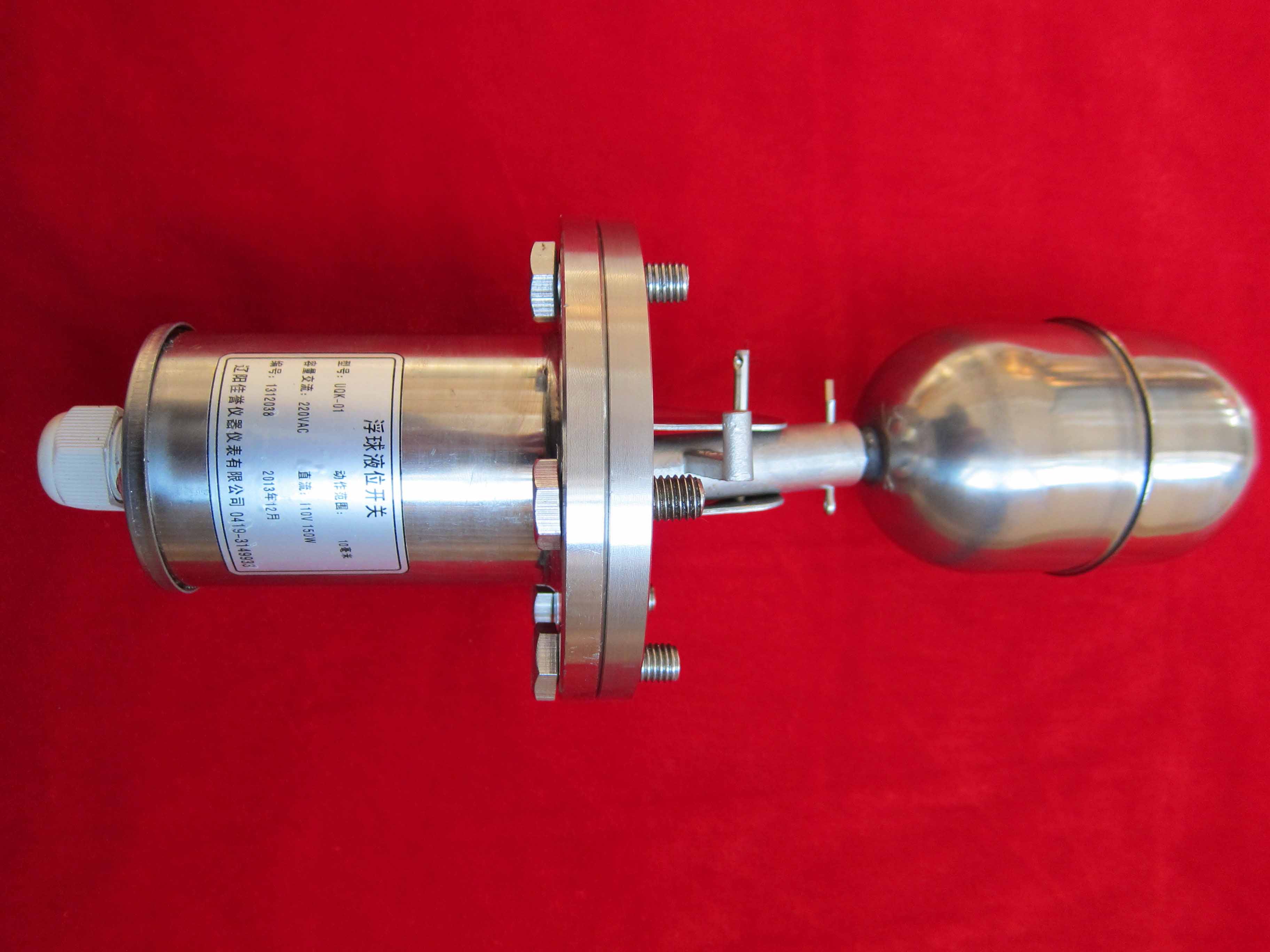

UQK-01浮球液位开关的详细资料：
一 浮球液位开关的概述
UQK系列浮球液位开关是由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时，浮球随之变化，从而使端部磁钢上、下摆动。根据磁钢同性相斥原理，使安装在外壳内的磁钢反向摆动，使触点接通或断开。输出接点信号，实现对液位的控制。浮球液位开关可广泛应用于石油、化工、电力、钢铁、造纸和食品等行业的各种开口或密闭容器内介质液位或界位的控制、报警。
二 浮球液位开关的特点
●结构简单、安装方便、容易控制；
●无电路、报警准确、适用范围广；
三 浮球液位开关的技术参数
工作压力 | 标准型1.6MPa；特殊型4.0MPa |
工作温度 | -40～150℃ |
介质密度 | ＞0.65g/cm3 |
触点容量 | AC220V 3A |
防护等级 | IP65 |
材 质 | 接液部分1Cr18Ni9Ti |
出 线 口 | M20×1.5 |
防爆标准 | ExdⅡBT4（隔爆型） |
四 浮球液位开关的规格型号
型 号 | 动作界限（mm） | 调整方式 | 安装方式 |
UQK-01 | 10 | 不可调 | 水平 |
UQK-02 | 25～550 | 有级可调 | 水平 |
UQK-03 | 8～1000 | 无级可调 | 垂直 |
五 安装及接线说明
仪表接线 | 法兰图 |
|
|
1、UQK型浮球液位开关采用非标准凸面法兰与被控容器相连接，用户在安装时，应根据图示凸面法兰尺 寸配置相应的法兰。
2、UQK-01型和UQK-02型浮球液位开关为水平方向的安装形式，UQK-03型浮球液位开关为垂直方向的安装 形式。
3、UQK-03型浮球液位开关的安装时，因为其浮球直径大于法兰直径，故容器盖应为可以拆装。（现本公 司改进后有免拆容器盖浮球）
4、UQK-02型浮球液位开关的动作范围的整定属有级调整，动作范围为550毫米。动作范围调整方法 ：在使用时可能通过调节位于球导向 杆上、下二定位螺钉相对位置（改变浮球摆动角）或拆下开口销 接换不同长度的连杆（改变浮球摆半径）来达到。
5、UQK-03型浮球液位开关的动作范围的整定属无级调整，动作范围为1000毫米。动作范围调整方法 ：在使用时可以通过改变浮球导向杆上、下二定位螺钉的相对位置及杠杆上的平衡块来达到。
6、液位开关是非防水型结构，不宜在室上露天场合使用。（不锈钢户外型可以在户外使用）
7、液位开关安装时应在金属外壳可靠接地（一般可接在法兰上）以确保用电安全。
8、被控介质不应含有导磁杂质，并且液面的波动频率不能太大。
9、使用中的仪器应定期进行检查。（至少每半年维护一次）
相关产品更多>

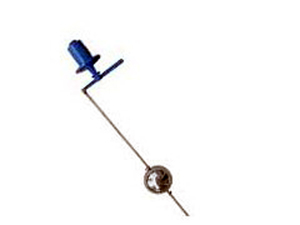

UQK-03浮球液位开关
