一、大气环境传感器产品简介
山东万象环境科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

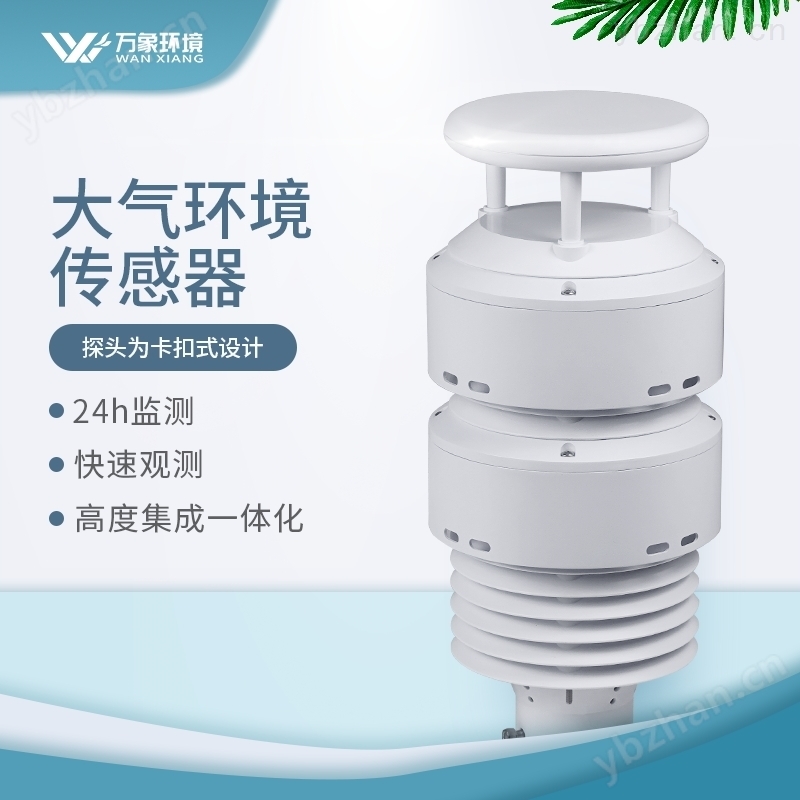

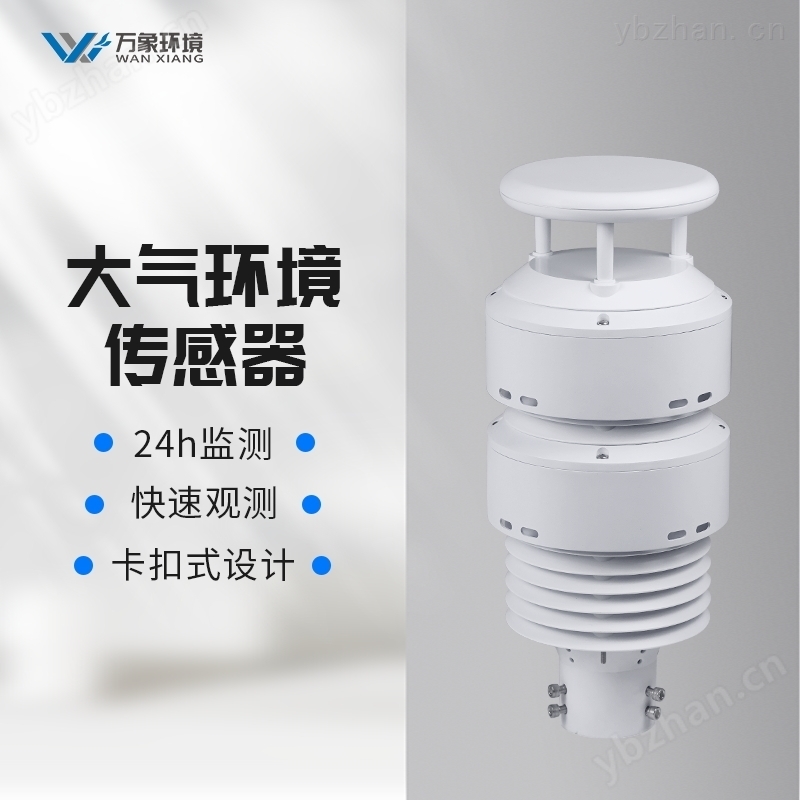

WX-WQX10B型十要素微气象仪创新性地将负氧离子、pm2.5、pm10、温度、湿度、气压、氧含量、噪声、风速、风向等气象要素通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将十项参数一次性输出给用户。
二、大气环境传感器产品特点
1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡
2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向
3、负氧离子、pm2.5、pm10、温度、湿度、气压、氧含量、噪声、风速、风向十要素一体式
4、采用*的传感技术，实时测量，无启动风速☆
5、抗干rao能力强，具有看门狗电路,自动复位功能,保证系统稳定运行
6、高集成度，无移动部件，零磨损
7、免维护，无需现场校准
8、采用ASA工程塑料室外应用常年不变色
9、产品设计输出信号标配为RS485通讯接口(MODBUS协议);可选配232、USB、以太网接口，支持数据实时读取☆
10、可选配无线传输模块，最小传输间隔1分钟
11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆
三、技术参数
监测参数 | 量程 | 分辨率 | 准确度 | 配置 |
负氧离子 | 0～10万个/cm3 | / | 读数±10%;离子迁移率≤±20% | 标配 |
风速 | 0-60m/s | 0.01m/s | ±0.1m/s | 标配 |
风向 | 0-360° | 1° | ±2° | 标配 |
大气压力 | 30-110Kpa | 0.1Kpa | ±0.25% | 标配 |
空气温度 | -40-60℃ | 0.01℃ | ±0.3℃（25℃） | 标配 |
空气湿度 | 0-100.%RH | 0.1% | ±3%RH | 标配 |
PM2.5 | 0-1000ug/m³ | 1ug/m³ | ±10%（<500微克） | 标配 |
PM10 | 0-1000ug/m³ | 1ug/m³ | ±10%（<500微克） | 标配 |
噪声 | 30-120dB | 0.1dB | ±1.5dB | 标配 |
含氧量 | 0~25%Vol | / | ±3%FS | 标配 |
可选配其他参数：
监测参数 | 量程 | 分辨率 | 准确度 | 配置 |
一氧化碳 | 0-10ppm | 0.001PPM | ±5%F.S | 选配 |
二氧化硫 | 0-5PPM | 0.001PPM | ±5%F.S | 选配 |
二氧化氮 | 0-5PPM | 0.001PPM | ±5%F.S | 选配 |
臭氧 | 0-5PPM | 0.1PPM | ±5%F.S | 选配 |
降雨量 | 0.001-0.1mm/min | 0.1mm | 10% | 选配 |
光照度 | 0-20W LUX | 1lux | 5% | 选配 |
总辐射 | 0-2000W/m2 | 1W | 5% | 选配 |
紫外线 | 0-15 | / | / | 选配 |
二氧化碳 | 0-5000PPM | 1PPM | ±40PPM±读数的3% | 选配 |
四、产品尺寸图
五、产品结构图
六、产品接线定义
VCC：棕色，GND：黑色，485A：绿色，485B：蓝色七、法兰盘固定方式
1、微气象仪
2、固定螺钉
3、通信电缆+航插
法兰盘尺寸
