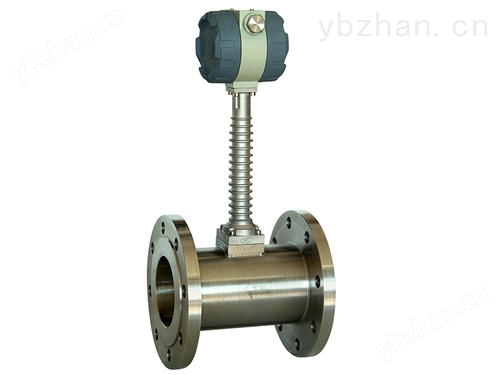

进口应力式管道涡街流量计
品牌：美国威盾VTON
测量介质：液体、气体或蒸汽
量程范围：液体测量范围：1.2-2000m3/h 气体测量范围：5-11000m3/h
输出信号：脉冲信号、4～20mA信号
精度等级：液体：±1% 气体或蒸汽：±1.5%、±1%
介质温度：-40℃～+250℃、-40℃～+320℃
防爆等级：ExdIIBT6或ExiaIICT4
防护等级：IP65
进口应力式管道涡街流量计产品概述
应力式涡街流量计是速度式流量计的一种，广泛应用于石油、化工、电力、轻工、动力供热等行业。
产品特点
■ 无可动部件，长期稳定，结构简单便于安装和维护;
■ 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式;
■ 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%;
■ 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20;
■ 压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表;
■ 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装;
■ 采用消扰电路和抗震动传感头，具有一定抗环境振动性能;
■ 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上;
■ 由软件对仪表系数非线性进行修正，提高测量精度;
■ 采用EPROM对累积流量进行掉电保护，保护时间大于10年;
进口应力式管道涡街流量计技术参数
执行标准 | 涡街流量计（JJG1029-2007） |
仪表口径（mm） | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
公称压力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可订制） |
精度等级 | 液体：±1% |
量程比 | 1:10；1:15；1:20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-40℃～+250℃、-40℃～+320℃ |
信号输出功能 | 脉冲信号、4～20mA信号 |
通讯输出功能 | RS485通讯输出、HART协议等 |
工作电源 | 外电源：34VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等 内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作 |
信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
防爆等级 | ExiaIICT5或ExdIIBT6 |
防护等级 | IP65或更高（可订制） |
