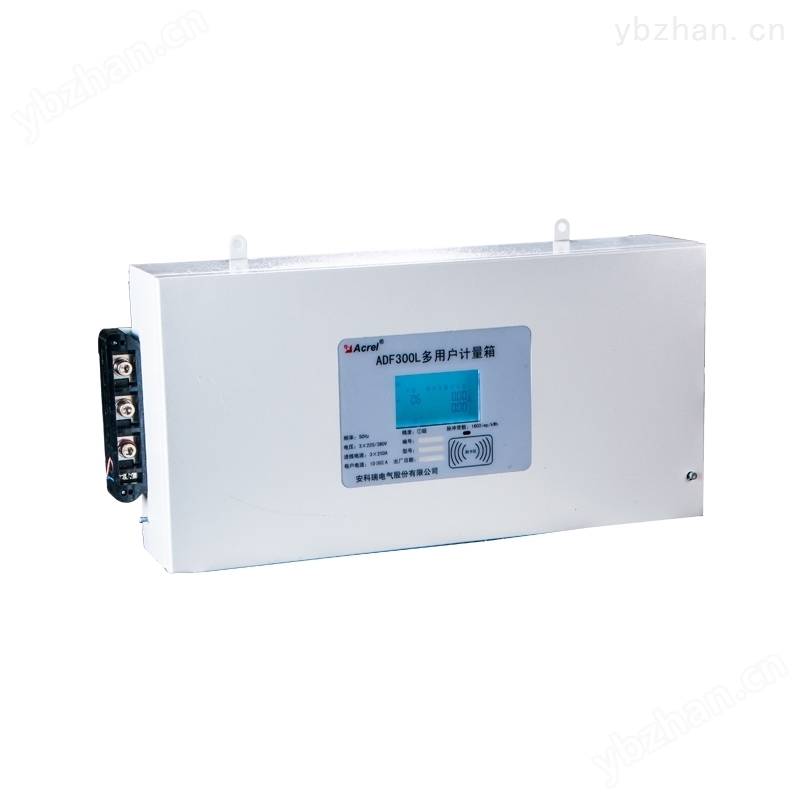

ADF300L-II-21D(7S) 安科瑞预付费管理系统集中式多用户电表箱

一、产品概述

安科瑞预付费管理系统集中式多用户电表箱可以计量 12 路三相或者 36 路单相，又可以支持多路单三混合安装。该 系列计量箱因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量箱符 合国标 GB/T 17215.321-2008。

二、产品规格

注：控制类型：拓展功能：4G：4G无线通讯，IC：射频

三、技术参数

四、产品功能

注：ADF300系列多用户计量箱是一种电子式智能化多用户电能表，设计采用一户一计量方案，具有计量准确度高、户与户之间计量互不干扰、集中安装、集中管理优势。可以同时计量12户三相、36户单相、单/三相回路混合用电状况。

五、应用范围

计量型商业多用户计量箱 多回路电能表适用于企业、居民小区、学生公寓、旧楼改造、高层建筑用电管理。

六、订货范例

具体型号：ADF300L技术要求：5路三相+12路单相(预付费型)通讯协议：RS485接口 DL/T645规约辅助电源：无

七、应用组网图

八、外形安装

尺寸

接线方式

现场安装图

功能说明

有功电能计量

每块计量板均可计量每一用户总用电量，且反向计入正向。

继电器控制 （预付费型）

无费关断（预付费控制）当用户用电时，递增用户总用电量，并递减计量用户剩余电量。

当用户剩余电量为 0 时，电能表自动拉闸断电，只有用户购电后才可恢复用电。

定时断电（时控）多用户电能表可对用户用电进行时间控制，电能表通过后台管理软件，设定自动断电、上电时间，方便对用户的用电管理。

超负荷断电（负控）

多用户电能表可设置用户的大负荷功率，当用户的实际功率大于设定值时，计量箱自动切断该户供电电路，功率未超过大负荷功率设定值，并且客户有恶性负载识别需求，计量箱可自动判断，如判断是恶性负载，则切断该用户供电，一段时间后(可设定)，可自动恢复供电，当恢复次数超过设定值时，不能自动恢复供电，用户必须手动清恢复次数方可供电。

强制断电 (强控)多用户计量箱可以由后台管理系统强制断电、送电控制、使管理中心可以及时的处理突发事件。

注：1.预付费功能需配合本公司预付售电管理系统使用。

       2.以上四种控制中，当强控打开时，其它控制均无效。

公司将秉着“创新、高效、团结、诚信”的理念，坚持稳健经营、持续创新，为用户安全、可靠、高效用能提供解决方案，为实现“碳达峰、碳中和”提供数据支持。
