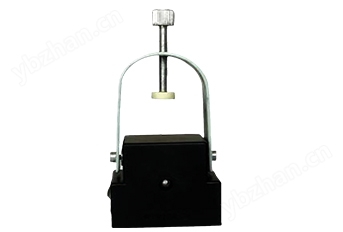

产品名称：SFI电缆型短路故障指示器
产品型号：
产品代码：
产品简介：概述 SFI系列短路故障指示器，是安装在6-35KV输配电线路上，用于检测架空线路接地或短路故障点的装置。线路发生故障，巡线人员可借助
技术参数
概述 SFI系列短路故障指示器，是安装在6-35KV输配电线路上，用于检测架空线路接地或短路故障点的装置。线路发生故障，巡线人员可借助指示器的红色翻牌报警显示（或发光显示）迅速确定故障区段并找出故障点。
特点
● 抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动，尤其是电缆分布电容旁路的影响。
● 在线运行：直接安装在电力线上，可长期户外运行；
● 自动复位：具有识别故障性质的功能，对性故障恢复供电后及时复位，对瞬时性故障用户约定的时间延时复位；● 抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动，尤其是电缆分布电容旁路的影响。
安装位置
● 安装在长线路的中段和分支入口处： 可指示线路故障区段及故障分支
● 安装在变电站出口： 可判明是站内或站外故障
● 安装在用户配电高压进线处： 可判明故障是否由用户原因造成
● 安装在电缆与架空线连接处： 可区分故障是否在电缆处
检测判据
● 短路故障检测
根据短路现象，在短路瞬间电流正突变保护动作停电作为动作依据；
● 安装在变电站出口： 可判明是站内或站外故障
● 安装在用户配电高压进线处： 可判明故障是否由用户原因造成
● 安装在电缆与架空线连接处： 可区分故障是否在电缆处
检测判据
● 短路故障检测
根据短路现象，在短路瞬间电流正突变保护动作停电作为动作依据；
| It≥300A | It为突变量，故障电流启动值 |
| △I≥I0 | △I微电流变化率，I0为短路前线路电流 |
| I=0 | I为短路后线路电流 |
| 0.02S≤△T≤3S | △T为电流突变时间 |
● 接地故障检测
电缆线路
检测电缆线路零序电流，设置一门槛值，超过设置值并达到规定延时后指示器红灯开始持续闪烁指示。
架空线路
⑴ 接地相电压U下降到3kV
⑵检测接地瞬间瞬间的暂态电容大于一定数值
该产品适用于使用电缆的设备中，SFI-CL型短路故障指示器，指示相间短路故障，采用LED灯显示，夜视效果清晰，卡式安装
技术指标
| 线路电圧 | 0-15kV |
| 适用于电缆外径 | 8-41mm2 |
| 短时耐受电流的能力 | 31.5kVA/2s |
| 适应环境温度 | 45℃~+85℃ |
| 自动复位 | 回复供电后10min内自动复位 |
| 自动延时 | 故障指示后自动延时4小时（可调） |
特点
● 识别故障：具有自动识别故障的功能
● 自动复位：恢复供电后10min内自动复位
● 抗干扰强：信号不受线路励磁涌流、高次谐波、电流波动以及电缆分布电容的影响；
● 在线运行：直接安装在使用母排的设备中；
● 安装简便：卡式安装，可带电操作，不影响线路运行；
● 显示方式：采用高精度LED灯显示，夜视效果清晰
● 可动作次数：不小于2000次
● 自动复位：恢复供电后10min内自动复位
● 抗干扰强：信号不受线路励磁涌流、高次谐波、电流波动以及电缆分布电容的影响；
● 在线运行：直接安装在使用母排的设备中；
● 安装简便：卡式安装，可带电操作，不影响线路运行；
● 显示方式：采用高精度LED灯显示，夜视效果清晰
● 可动作次数：不小于2000次
外形尺寸图
