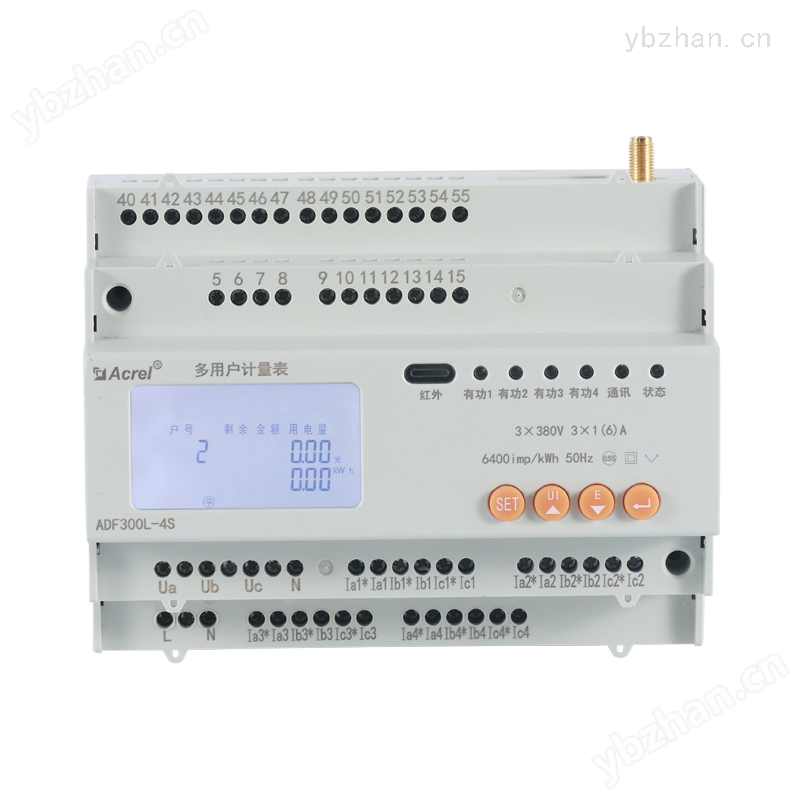

ADF300L计量型多用户预付费计量表
ADF300L-4S系列多用户计量表*大可以计量4路三相（无单相）。该系列计量表因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量表符合国标GB/T 17215.322-2008。
2 产品规格

ADF300L计量型多用户预付费计量表产品详情

ADF300L-4S多用户计量表

安装使用说明书V1.0

安科瑞电气股份有限公司

申明

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。订货前，请垂询当地代理商以获悉本产品的新规格。

1 概述

2 产品规格

3 主要功能

4 技术参数

5 外形及安装尺寸

6 接线与安装

7 功能说明

8 显示说明

9 通信说明

10 常见故障排查

1 概述

ADF300L-4S系列多用户计量表*大可以计量4路三相（无单相）。该系列计量表因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量表符合国标GB/T 17215.322-2008。

2 产品规格

注：外置吸盘天线标配线长2米。

3 主要功能

功能	功能说明	ADF300L-4S
电能计量	有功电能计量（反向计入正向）	■
	无功电能计量（反向计入正向）	■
	A、B、C分相正向有功电能	■
电量测量	U、I	■
电量测量	P、Q、S、PF、F	■
LCD显示	8位段式LCD显示、背光显示	■
按键编程	4按键可编程通信等参数	■
脉冲输出	有功脉冲输出	■
脉冲输出	时钟脉冲输出	■
LED报警	跳闸报警	■
复费率	支持4个时区、2个时段表、 14个日时段、4个费率	□
	*大需量及发生时间	□
	实时需量	□
	历史冻结数据购电记录	□
	日期、时间、星期	□
通讯	红外通讯	■
	*一路通讯：RS485接口，同时支持Modbus、DL/T645-07	■
	*二路通讯：RS485接口，同时支持Modbus、DL/T645-07	■
	GPRS无线通讯	□
预付费协议（远程、射频卡）	预付费控制	□
	时间控制
	负载控制
	强制控制
	射频卡充值	□

（■：标配；□：可选）

4 技术参数

技术参数型号		ADF300L-4S
辅助电源	电压	AC 85～265V
辅助电源	功耗	≤20VA
电压输入	额定电压	3×220/380V、3×380V、3×57.7/100V、3×100V
电压输入	参比频率	50Hz
电流输入	输入电流	3×1(6)A
电流输入	起动电流	1‰Ib
测量性能	测量精度	0.5s级
测量性能	时钟精度	≤0.5s/d
脉冲	脉冲输出	4路有功脉冲输出
	脉冲宽度	80ms±20ms
	脉冲常数	6400 imp/kWh
开关量		8路开关量输出
通信	接口	红外通讯
	接口	2路RS485(通讯线需要屏蔽双绞线)
	协议	MODBUS-RTU、DL/T 645-07
	接口	无线通讯
环境	温度	工作温度：-20℃~+60℃，存储温度：-30℃~+70℃
	湿度	≤95%RH，不结露，无腐蚀性气体场所
	海拔	≤2000m

5 外形及安装尺寸（单位：mm）

正面图侧面图

注：产品采用标准的DIN 35mm导轨式安装。

6 接线与安装

电压电流接线示意图

三相四线

三相三线

辅助功能接线示意图

辅助电源通讯脉冲

继电器输出

注：1. EP1-EP4为电能脉冲，COM为电能脉冲公共端。

2.继电器输出从左到右，每四芯为一组。以（40，41）（42，43）为例，接线注意事项如下：

2.1 跳闸时需往41 引入电压，40 接对应断路器控制端。

2.2 42、43合闸端子可用于控制电操机构等特定装置合闸。

2.3 41、43端子接的保险丝耐压值应大于当前电压系统的电压等级，额定电流为3-5A。

7 功能说明

7.1 有功电能计量

每块计量板均精确计量每一用户总用电量，且反向计入正向。

7.2 继电器控制

7.2.1 无费关断（预付费控制）

当用户用电时，递增用户总用电量，并递减计量用户剩余电量。当用户剩余电量为0时，计量表自动拉闸断电，只有用户购电后才可恢复用电。

7.2.2 定时断电（时控）

多用户计量表可对用户用电进行时间控制，计量表通过后台管理软件，设定自动断电、上电时间，方便对用户的用电管理。

7.2.3 超负荷断电（负控）

多用户计量表可设置用户的*大负荷功率，当用户的实际功率大于设定值时，计量箱自动切断该户供电电路，功率未超过*大负荷功率设定值，并且客户有恶性负载识别需求，计量箱可自动判断，如判断是恶性负载，则切断该用户供电，一段时间后(可设定)，可自动恢复供电，当恢复次数超过设定值时，不能自动恢复供电，用户必须手动清零恢复次数方可供电。

7.2.4 强制断电 (强控)

多用户计量箱可以由后台管理系统今次那个强制断电、送电控制、使管理中心可以及时的处理突发事件。

注意：以上四种控制中，当强控打开时，其它控制均无效。

8 显示说明

正常情况下，计量表上电后默认显示剩余金额和用电量，如图1、图2。另有刷卡显示和按键显示两种模式。当计量表处于刷卡显示模式并刷卡错误时，按键显示无效。

图1

图2

图1 用户1为跳闸用户, 用电量200 kWh，剩余金额为负100元；

图2 用户2为未跳闸用户, 用电量200 kWh，剩余金额为100元。

8.1 刷卡显示（仅带刷卡功能时有）

在剩余金额界面下，按显示读卡中，在10秒内可进行多次刷卡操作。但刷卡成功后不能重刷，若刷卡错误，可继续刷卡。刷卡显示项如下：

剩余金额读卡失败

读卡成功

若刷卡错误，则计量表显示读卡失败，其错误代码与含义对应如下：

错误代码	含义
Err01	返写失败
Err02	数据错误
Err03	未定义的卡
Err04	此开户卡已使用
Err10	开户卡插入已开户电表
Err11	购电卡插入未开户电表
Err12	用户卡出错
Err13	购电次数出错
Err14	非本表卡

8.2 显示举例

相电压线电压

电流有功功率

无功功率视在功率

功率因数

8.3 显示切换操作

上电后默认显示剩余金额。可通过三类查看键实现翻屏显示。各类显示界面顺序说明如下：

：切换用户

：剩余金额及总有功用电量、相电压、线电压、电流、有功功率、无功功率、视在功率、功率因数

8.4 按键编程

在测量显示菜单中的任一显示项下，按显示“0000”，提示输入密码（密码默认0001）后再按，若密码输入错误，则返回初始界面；若密码输入正确，则可进行参数设置。设置完成后按进入“SAvE”界面，再按出现“YES”、“NO”选项，“YES”下按则保存后退出，“NO”下按则不保存直接退出。编程菜单列表如下

符号	含义	范围
	通讯地址设置1	1、13、25、37（依次加12）……
	波特率选择1	9600、4800、2400、1200
	通讯地址设置2	1、13、25、37（依次加12）……
	波特率选择2	9600、4800、2400、1200
	表号设置
	密码设置	0-9999
	背光设置	1-9999
	强控使能	0：不使能 1：使能 2：无效
	强控状态	0：断开 1：闭合 2：无效
	继电器设置	0：电平输出 1：脉冲输出
	线制选择	3P4L:三相四线 3P3L:三相三线
	电压变比设置	1-9999
	电流变比设置1	1-9999
	电流变比设置2	1-9999
	电流变比设置3	1-9999
	电流变比设置4	1-9999
	IP地址1,2
	IP地址3,4
	端口
	软件编号及版本号

9 通信说明

9.1 通信协议

本计量表采用MODBUS-RTU协议及DL/T645规约。具体协议格式请参照相关协议标准，此处不再赘述。当复费率功能F未选用时，对应的复费率数据项无意义。

使用Modbus协议进行通讯时，读数据功能码为03H，写数据功能码为10H。

9.2 MODBUS通信地址说明

图3 通讯地址示意

如图3：

对于该表，假设表号为N，则每一回路地址从左往右、从上到下依次为（N，N+3，N+6，N+9），表号可通过通讯设置。

连接到同一总线上的表号必须不同，且表号的取值为（1、13 、25....）；

仪表计量的是4回路三相，通讯地址从左到右，从上到下依次为1、4、7、10（表号为1）。

9.3 MODBUS通信地址表

起始地址	数据项	R/W	长度	基准单位		备注
0x0300	单相电压	R	2	0.1V		U（无符号整型，下同）
0x0301	单相电流	R	2	0.01A		U
0x0302	单相有功功率	R	2	0.001kW		I（有符号整型，下同）
0x0303	单相无功功率	R	2	0.001kvar		I
0x0304	单相功率因数	R	2	0.001		I
0x0305	单相频率	R	2	0.01Hz		U
0x0306	单相有功电能	R	4	0.01kWh		U
0x0307	单相有功电能	R	4	0.01kWh		U
0x0308	单相无功电能	R	4	0.01kvarh		U
0x0309	单相无功电能	R	4	0.01kvarh		U
0x030A	单相剩余电能	R	4	0.01 kWh		I
0x030B	单相剩余电能	R	4	0.01 kWh		I
0x030C	单相总购电量	R	4	0.01 kWh		U
0x030D	单相总购电量	R	4	0.01 kWh		U
0x030E	单相购电次数	R	2	/		U
0x030F	单相基础电量	R	4	0.01 kWh		U
0x0310	单相基础电量	R	4	0.01 kWh		U
0x0311	单相状态字	R	2	/		U
0x0312	单相基础电量剩余	R	4	0.01 kWh		I
0x0313	单相基础电量剩余	R	4	0.01 kWh		I
0x0314	保留	R	2	/		U
0x033F	A相电压	R	2	0.1V		U
0x0340	B相电压	R	2	0.1V		U
0x0341	C相电压	R	2	0.1V		U
0x0342	A相电流	R	2	0.01A		U
0x0343	B相电流	R	2	0.01A		U
0x0344	C相电流	R	2	0.01A		U
0x0345	总有功功率	R	2	1W		I
0x0346	A相有功功率	R	2	0.001kW		I
0x0347	B相有功功率	R	2	0.001kW		I
0x0348	C相有功功率	R	2	0.001kW		I
0x0349	总无功功率	R	2	0.001kvar		I
0x034A	A相无功功率	R	2	0.001kvar		I
0x034B	B相无功功率	R	2	0.001kvar		I
0x034C	C相无功功率	R	2	0.001kvar		I
0x034D	总功率因数	R	2	0.001		I
0x034E	A相功率因数	R	2	0.001		I
0x034F	B相功率因数	R	2	0.001		I
0x0350	C相功率因数	R	2	0.001		I
0x0351	频率	R	2	0.01Hz		U
0x0352	A相有功电能	R	4	0.01 kWh		U
0x0353	A相有功电能	R	4	0.01 kWh		U
0x0354	B相有功电能	R	4	0.01 kWh		U
0x0355	B相有功电能	R	4	0.01 kWh		U
0x0356	C相有功电能	R	4	0.01 kWh		U
0x0357	C相有功电能	R	4	0.01 kWh		U
0x0358	A相无功电能	R	4	0.01kvarh		U
0x0359	A相无功电能	R	4	0.01kvarh		U
0x035A	B相无功电能	R	4	0.01kvarh		U
0x035B	B相无功电能	R	4	0.01kvarh		U
0x035C	C相无功电能	R	4	0.01kvarh		U
0x035D	C相无功电能	R	4	0.01kvarh		U
0x035E	总有功电能	R	4	0.01 kWh		U
0x035F	总有功电能	R	4	0.01 kWh		U
0x0360	总无功电能	R	4	0.01kvarh		U
0x0361	总无功电能	R	4	0.01kvarh		U
0x0362	剩余金额	R	4	0.01元		I
0x0363	剩余金额	R	4	0.01元		I
0x0364	总购电金额	R	4	0.01元		U
0x0365	总购电金额	R	4	0.01元		U
0x0366	购电次数	R	2	/		U
0x0367	基础金额	R	4	0.01元		U
0x0368	基础金额	R	4	0.01元		U
0x0369	运行状态字	R	2	/		U
0x036A	基础电量剩余	R	4	0.01元		U
0x036B	基础电量剩余	R	4	0.01元		U
0x036C	保留	R	2	/		U

复费率区
0x0400	单相有功尖电能	R/W	4	0.01 kWh	U
0x0401	单相有功尖电能	R/W	4	0.01 kWh	U
0x0402	单相有功峰电能	R/W	4	0.01 kWh	U
0x0403	单相有功峰电能	R/W	4	0.01 kWh	U
0x0404	单相有功平电能	R/W	4	0.01 kWh	U
0x0405	单相有功平电能	R/W	4	0.01 kWh	U
0x0406	单相有功谷电能	R/W	4	0.01 kWh	U
0x0407	单相有功谷电能	R/W	4	0.01 kWh	U
0x0408	单相无功尖电能	R/W	4	0.01kvarh	U
0x0409	单相无功尖电能	R/W	4	0.01kvarh	U
0x040A	单相无功峰电能	R/W	4	0.01kvarh	U
0x040B	单相无功峰电能	R/W	4	0.01kvarh	U
0x040C	单相无功平电能	R/W	4	0.01kvarh	U
0x040D	单相无功平电能	R/W	4	0.01kvarh	U
0x040E	单相无功谷电能	R/W	4	0.01kvarh	U
0x040F	单相无功谷电能	R/W	4	0.01kvarh	U
0x0430	三相有功尖电能	R/W	4	0.01 kWh	U
0x0431	三相有功尖电能	R/W	4	0.01 kWh	U
0x0432	三相有功峰电能	R/W	4	0.01 kWh	U
0x0433	三相有功峰电能	R/W	4	0.01 kWh	U
0x0434	三相有功平电能	R/W	4	0.01 kWh	U
0x0435	三相有功平电能	R/W	4	0.01 kWh	U
0x0436	三相有功谷电能	R/W	4	0.01 kWh	U
0x0437	三相有功谷电能	R/W	4	0.01 kWh	U
0x0438	三相无功尖电能	R/W	4	0.01kvarh	U
0x0439	三相无功尖电能	R/W	4	0.01kvarh	U
0x043A	三相无功峰电能	R/W	4	0.01kvarh	U
0x043B	三相无功峰电能	R/W	4	0.01kvarh	U
0x043C	三相无功平电能	R/W	4	0.01kvarh	U
0x043D	三相无功平电能	R/W	4	0.01kvarh	U
0x043E	三相无功谷电能	R/W	4	0.01kvarh	U
0x043F	三相无功谷电能	R/W	4	0.01kvarh	U

预付费区
0x0500	单相预付费开关	R/W	2	/	U
0x0501	单相尖电价	R/W	4	0.01元/kWh	U
0x0502	单相尖电价		4		U
0x0503	单相峰电价		4		U
0x0504	单相峰电价		4		U
0x0505	单相平电价		4		U
0x0506	单相平电价		4		U
0x0507	单相谷电价		4		U
0x0508	单相谷电价		4		U
0x0509	单相报警金额1	R/W	4	0.01元	U
0x050A	单相报警金额1	R/W	4	0.01元	U
0x050B	单相报警金额2	R/W	4	0.01元	U
0x050C	单相报警金额2	R/W	4	0.01元	U
0x050D	单相新购电金额	R/W	4	0.01元	U
0x050E	单相新购电金额	R/W	4	0.01元	U
0x050F	单相购电次数	R/W	2	/	U
0x0510	单相基础金额	R/W	4	0.01元	U
0x0511	单相基础金额	R/W	4	0.01元	U
0x0512	单相预付费开关	R/W	2	/	U
0x0536	三相预付费开关	R/W	2	/
0x0537	三相尖电价	R/W	4	0.01元/kWh	U
0x0538	三相尖电价		4		U
0x0539	三相峰电价		4		U
0x053A	三相峰电价		4		U
0x053B	三相平电价		4		U
0x053C	三相平电价		4		U
0x053D	三相谷电价		4		U
0x053E	三相谷电价		4		U
0x053F	三相报警金额1	R/W	4	0.01元	U
0x0540	三相报警金额1	R/W	4	0.01元	U
0x0541	三相报警金额2	R/W	4	0.01元	U
0x0542	三相报警金额2	R/W	4	0.01元	U
0x0543	三相新购电金额	R/W	4	0.01元	U
0x0544	三相新购电金额	R/W	4	0.01元	U
0x0545	三相购电次数	R/W	2	/	U
0x0546	三相基础金额	R/W	4	0.01元	U
0x0547	三相基础金额	R/W	4	0.01元	U

时控区
0x0600	单相时控开关	R/W	2		U
0x0601	开关1，时1	R/W	8 x 3		单相工作日时控表 U
0x0602	分1，开关2
0x0603	时2，分2
0x0604	开关3，时3
0x0605	分3，开关4
0x0606	时4，分4
0x0607	开关5，时5
0x0608	分5，开关6
0x0609	时6，分6
0x060A	开关7，时7
0x060B	分7，开关8
0x060C	时8，分8
0x060D	开关1，时1	R/W	8 x 3		单相休息日时控表 U
0x060E	分1，开关2
0x060F	时2，分2
0x0610	开关3，时3
0x0611	分3，开关4
0x0612	时4，分4
0x0613	开关5，时5
0x0614	分5，开关6
0x0615	时6，分6
0x0616	开关7，时7
0x0617	分7，开关8
0x0618	时8，分8
0x0619	单相休息日设置字	R/W	2		U
0x064E	三相时控开关	R/W	2		U
0x064F	开关1，时1	R/W	8 x 3	/	三相工作日时控表 U
0x0650	分1，开关2
0x0651	时2，分2
0x0652	开关3，时3
0x0653	分3，开关4
0x0654	时4，分4
0x0655	开关5，时5
0x0656	分5，开关6
0x0657	时6，分6
0x0658	开关7，时7
0x0659	分7，开关8
0x065A	时8，分8
0x065B	开关1，时1	R/W	8 x 3		三相休息日时控表 U
0x065C	分1，开关2
0x065D	时2，分2
0x065E	开关3，时3
0x065F	分3，开关4
0x0660	时4，分4
0x0661	开关5，时5
0x0662	分5，开关6
0x0663	时6，分6
0x0664	开关7，时7
0x0665	分7，开关8
0x0666	时8，分8
0x0667	三相休息日设置字	R/W	2	/	U

负控区
负控区
0x0700	单相负控开关	R/W	2	/	U
0x0701	单相*大功率阈值	R/W	2	0.001kW	U
0x0702	单相有功增量阈值	R/W	2	0.001kW	U
0x0703	单相功率因数阈值	R/W	2	/	U
0x0704	单相负控次数	R/W	2	/	U
0x0705	单相负控允许次数	R/W	2	/	U
0x0706	单相负控恢复时间	R/W	2	10s	U
0x0707	单相失压阈值	R/W	2	0.1V	U
0x0718	三相负控开关	R/W	2	/	U
0x0719	三相*大功率阈值	R/W	2	0.001kW	U
0x071A	三相有功增量阈值	R/W	2	0.001kW	U
0x071B	三相功率因数阈值	R/W	2	/	U
0x071C	三相负控次数	R/W	2	/	U
0x071D	三相负控允许次数	R/W	2	/	U
0x071E	三相负控恢复时间	R/W	2	10s	U
0x071F	三相失压阈值	R/W	2	0.1V	U

强控区
强控区
0x0800	单三相类别	R/W	2	/	0: 三相，1：单相
0x0801	单相强控控制字	R/W	2	/	高位 1: 打开，低位 1：闭合
0x0804	三相强控控制字	R/W	2	/	高位 1: 打开，低位 1：闭合

系统参数区
0x0900	地址1	R/W	2	/	0~247
0x0901	波特率1	R/W	2	/
0x0902	密码	R/W	2	/
0x0903	三相回路数	R/W	2	/	0~12
0x0904	单相回路数	R/W	2	/	0~36
0x0905	DLT645地址1,2	R/W	2	/	BCD码
0x0906	DLT645地址3,4	R/W	2	/	BCD码
0x0907	DLT645地址5,6	R/W	2	/	BCD码
0x0908	协议选择	R/W	2	/	Modbus或者DLT645选择
0x0909	强控标记	R/W	2	/	未启用
0x090A	IC卡是否使能	R/W	2	/
0x090B	秒/分	R/W	2	/
0x090C	时/星期	R/W	2	/
0x090D	日/月	R/W	2	/
0x090E	年/预留	R/W	2	/
0x090F	类型（单相回路数）	R/W	2	/	0:36 1:24 2:12
0x0910	总单相回路数	R/W	2	/	箱体总回路数（单相）
0x0911	地址2	R/W	2	/	*二路通讯地址
0x0912	波特率2	R/W	2	/	*二路通讯波特率
0x0913	空缺下板控制字	R/W	2	/	未启用
0x0914	时段1，时1	R/W	14 x 3		复费率时段1 U
0x0915	分1，时段2
0x0916	时2，分2
0x0917	时段3，时3
0x0918	分3，时段4
0x0919	时4，分4
0x091A	时段5，时5
0x091B	分5，时段6
0x091C	时6，分6
0x091D	时段7，时7
0x091E	分7，时段8
0x091F	时8，分8
0x0920	时段9，时9
0x0921	分9，时段10
0x0922	时10，分10
0x0923	时段11，时11
0x0924	分11，时段12
0x0925	时12，分12
0x0926	时段13，时13
0x0927	分14，时段14
0x0928	时14，分14
0x0929	时段1，时1	R/W	14 x 3		复费率时段表2 U
0x092A	分1，时段2
0x092B	时2，分2
0x092C	时段3，时3
0x092D	分3，时段4
0x092E	时4，分4
0x092F	时段5，时5
0x0930	分5，时段6
0x0931	时6，分6
0x0932	时段7，时7
0x0933	分7，时段8
0x0934	时8，分8
0x0935	时段9，时9
0x0936	分9，时段10
0x0937	时10，分10
0x0938	时段11，时11
0x0939	分11，时段12
0x093A	时12，分12
0x093B	时段13，时13
0x093C	分14，时段14
0x093D	时14，分14
0x093E	时段表号/日期：日	R/W	4 x 3		时区表 U
0x093F	日期：月/时段表号
0x0940	日期：日/日期：月
0x0941	时段表号/日期：日
0x0942	日期：月/时段表号
0x0943	日期：日/日期：月
0x0944	订单编号1,2				U
0x0945	订单编号3,4				U
0x0946	背光时间				U
0x0947	Bank4
0x0948	保留
0x0949	保留
0x094A	保留
0x094B	保留
0x094C	保留
0x094D	保留
0x094E	保留
0x094F	DO控制	R/W			Bit0:DO1、Bit1:DO2…
0x0950	线制选择	R/W			0:3P4L 1:3P3L
0x0951	PT	R/W			1-9999
0x0952	CT1	R/W			1-9999
0x0953	CT2	R/W			1-9999
0x0954	CT3	R/W			1-9999
0x0955	CT4	R/W			1-9999
0x0956	输出方式	R/W			0:L电平 1：P脉冲
0x0957	脉冲宽度	R/W			默认500单位ms
0x0958	脉冲间隔	R/W			默认30单位s
0x0959	无线是否使能	R/W			1：使能 0：不使能
0x095A	额定电压	R			默认220
0x095B	额定电流	R			默认1
0x095C	脉冲常数	R			默认6400
无线参数区
0x1000	无线调试信息打印	R/W	2		默认0
0x1001	数据上报时间间隔	R/W	2	1分钟	默认1
0x1002	序列号1,2	R/W	2
0x1003	序列号3,4	R/W	2
0x1004	序列号5,6	R/W	2
0x1005	序列号7,8	R/W	2
0x1006	序列号9,10	R/W	2
0x1007	序列号11,12	R/W	2
0x1008	序列号13,14	R/W	2
0x1009	序列号15,16	R/W	2
0x100A	IP地址1，2	R/W	2		121.196
0x100B	IP地址3，4	R/W	2		207.228
0x100C	端口号	R/W	2		6879
0x100D	协议模式(高八位)/预留(低八位)	R/W	2		默认协议模式为0
0x100E- 0x1019	域名	R/W	12*2
0x101A	设备数量(高八位)/ 数据段数量(低八位)	R/W	2		默认设备数量为4，数据段数量为1
0x101B	告警段数量(高八位)/TCP_UDP连接方式(低八位)	R/W	2		默认告警段0，连接方式为0（TCP）
0x101C- 0x1023	数据段起始地址 (8组)	R/W	8*2		默认一组，起始地址：0x0200，长度：0x0030
0x1024- 0x102B	数据段长度 (8组)	R/W	8*2		默认一组，起始地址：0x0200，长度：0x0030
0x102C- 0x1033	告警段控制位 (8组)	R/W	8*2		默认0



无线信息区
0x1700	软件编号	R	2
0x1701	软件版本号	R	2
0x1702	服务器连接状态(高八位)/信号值(低八位)	R	2		状态值：0-8 信号值：0-31
0x1703	系统复位(高八位)/保留(低八位)	R	2
0x1704- 0x170F	CCID卡号	R	12*2
0x1710	预留	R	2
0x1711	预留	R	2
0x1712	无线数据发送次数	R	2		U
0x1713	无线数据接收次数	R	2		U
0x1714- 0x172B	IMEI设备号	R	8*2

10 常见故障排查

l 无法通讯

检查通讯线连接是否可靠，485A，485B是否对应连接；

进入菜单设置项观察地址与波特率选项是否设置正确；

用万用表测量485A，485B口的电压是否为4V左右，若改箱体已接入485总线，测量时需先将箱体的485线与总线脱离。

l 仪表测量电压电流不正常

检查接线是否正确，接头处是否压紧。

l 功率测量不正常

检查进线ABC相序是否正确。

有关控制类的命令下发由于篇幅原因不在说明书中详述，如有需要请联系李明君

关键词：通讯接口标准继电器管理软件仪表

热门产品

产品名称	参考价	地区	公司名称	更新时间
单相电子式预付费电能表新款DDSY866	面议	温州市	华邦电力科技股份有限公司	2025-04-12	在线询价
PMC-320-W 单相导轨式预付费电表	面议	深圳市	深圳市中电电力技术股份有限公司	2025-05-14	在线询价
ADL200-NK单相电子式预付费电能表分时计量	￥182	无锡市	江苏安科瑞电器制造有限公司	2025-03-10	在线询价
用户计量箱12路单相多用户预付费电表	￥2338	上海市	安科瑞电子商务（上海）有限公司	2025-04-28	在线询价
安科瑞4G远程预付费电能表	￥630	无锡市	江苏安科瑞电器制造有限公司	2025-05-19	在线询价
安科瑞单相远程预付费电表	￥350	无锡市	江苏安科瑞电器制造有限公司	2024-12-20	在线询价

免责申明

所展示的信息由会员自行提供，内容的真实性、准确性和合法性由发布会员负责，仪表网对此不承担任何责任。仪表网不涉及用户间因交易而产生的法律关系及法律纠纷，纠纷由您自行协商解决

友情提醒：本网站仅作为用户寻找交易对象，就货物和服务的交易进行协商，以及获取各类与贸易相关的服务信息的平台。为避免产生购买风险，建议您在购买相关产品前务必确认供应商资质及产品质量。过低的价格、夸张的描述、私人银行账户等都有可能是虚假信息，请采购商谨慎对待，谨防欺诈，对于任何付款行为请您慎重抉择！如您遇到欺诈等不诚信行为，请您立即与仪表网联系，如查证属实，仪表网会对该企业商铺做注销处理，但仪表网不对您因此造成的损失承担责任！
