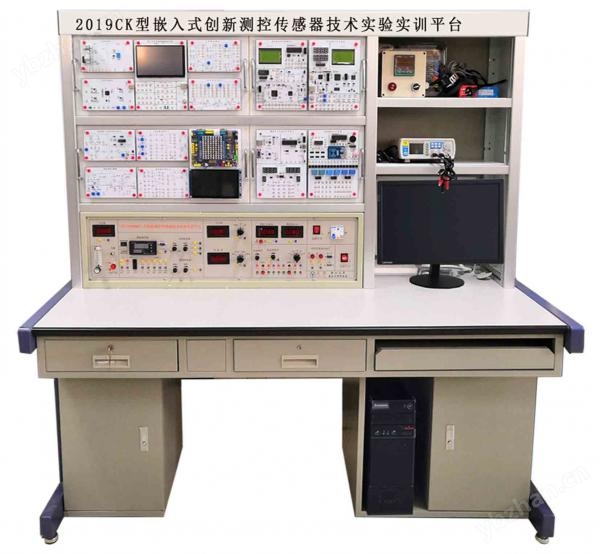

2019CK 型嵌入式创新测控传感器技术实验实训平台
嵌入式创新测控传感器技术实验实训平台采用的是近似于工业传感器结构，便于学生加强对书本知识的理解，并在实践过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者应具有的基本操作技能与动手能力。
实验系统由采用模块化设计，便于安装、测试、维护；平台由控制屏，实验桌、活动挂箱及扩展模块、实验箱等组成。
整个实验系统仅需要示波器和电源就可以完成所有试验和相应的模拟电子课程设计以及数字逻辑电路课程设计实验，具有强大的计算机辅助教学功能。
整个实验系统仅需要示波器和电源就可以完成所有试验和相应的模拟电子课程设计以及数字逻辑电路课程设计实验，具有强大的计算机辅助教学功能。
直流电源配置：
（1）±2V／lA--±10V／lA，±12V／1A和±15V／1A各两路，均具有短路软截止自动恢复保护功能；
（2）0～30V／1A连续可调电源一路，具有短路软截止自动恢复保护功能，带数显电压表切换指示3位半精度。
（3）0~20mA连续可调恒流源、具有开路保护功能，带数显指示功能。
仪器仪表配置：
（1）直流数字电压表：200mV，2V，20V三档可调三位半数字显示。
（2）直流数字电流表：范围0~200mA，采用三位半式数字显示表显示电流值。
（3）功率函数信号发生器：频率调节范围不低于1uHz-20MHz，档位大于7档采用步进无极可调模式；输出波形包含正弦波、三角波、方波三种和任意波，方波信号占空比可调，调节范围不低于0.1%~99.9%；信号输出幅度20VP-P，且输出阻抗为50Ω；输出信号频率和幅度均需显示（幅度1mV,频率1uHZ）；信号发生器需有频率计功能，外测信号频率50MHZ（2VPP-20vpp）；信号发生器具有VCF功能、TTL输出且具有输出保护功能，同时具有直流偏置功能（正负10V）。
（4）低频振荡器部分：振荡频率从1Hz～30Hz连续可调，幅度从0-10VP-P连续可调。
（5）音频振荡器部分：振荡频率从400Hz～10KHz连续可调，精度不小于±5%；幅度可从0-10VP-P连续可调。
（6）频率/转速表：频率测量范围不低于1～9999Hz，转速测量范围不低于1～9999rpm；
（7）温度控制器，加热源：提供一只2000型XMTD3000温度控制器，可以显示设定温度和当前温度。
（8）数据采集卡，配套相应PC机上位软件，用于电信号的采集、处理、显示。
嵌入式多功能网络虚拟仪器:
终端部分采用7寸彩色触摸屏、其分辨率不低于800*600（装学生实验屏上）配置一体化STM核心端口
（1）控制器单元挂箱：微处理器配AT89S51和地址锁存和译码模块。挂箱需有可扩展连接其他挂箱的功能。挂箱常用资源包含8155接口模块、8255接口模块、8279键盘显示接口模块、8253可编程定时器模块、硬件看门狗电路模块、I2C EEROM模块、8250模块、8251模块、I2C存储器模块、I2C时钟模块、单次脉冲模块、93C46串行EEPROM模块、红外线收发模块、DS18B20数字温度传感器模块、开关量输入模块、关量输出模块。
（2）信号转换单元挂箱：挂箱需有可扩展连接其他挂箱的功能。配有8位并行AD模块、12位并行AD模块、8位并行DA模块、12位并行DA模块、I／O口扩展模块、转换模块
（3）通信与打印机单元挂箱：挂箱需有可扩展连接其他挂箱的功能。配有RS232／RS485通信模块、USB通信模块，网络控制器模块、CAN总线模块、打印机放在挂箱底板上。
（4）键盘与显示单元挂箱：挂箱需有可扩展连接其他挂箱的功能。配有显示(静态显示、动态显示、液晶显示)模块、16*16点阵显示模块、4X4键盘模块。
（5）对象控制单元挂箱（一）：挂箱需有可扩展连接其他挂箱的功能。配备有开关量输出模块、开关量输入模块、光耦隔离模块、继电器模块 。
（6）对象控制单元挂箱（二）：挂箱需有可扩展连接其他挂箱的功能。配备有IC卡读写模块、步进电机模块、直流小电机模块、语音处理模块、交通灯模块、 PWM调制模块。
（7）ARM9单元挂箱：配有完成ARM9实验的基本模块，CPU型号为 STM32F429IGT6，同时需外扩32M字节SDRAM、 512M字节NAND FLASH、32M字节SPI FLASH、256字节EEPROM；
（8）信号与系统实验挂箱：主CPU模块：采用TMS320C5416DSP或性能更高的芯片，板载资源包含4mbit flash 256k*16bit SRAM 2500 gate CPLD ；图象、语音AD/DA模块；通讯模块；
