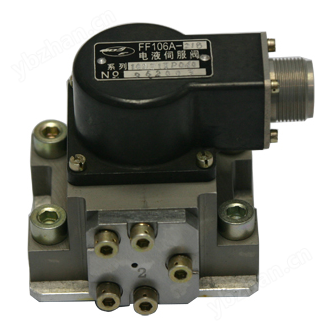

FF106A系列

项目　　　　　　　　型　别

ITEMS　　　　　　　　　　　　MODEL

FF106A-103

FF106A-218　　FF106A-234

供油压力范围［MPa］

SUPPLY PRESSURE［MPa］

2～28

额定供油压力Ps［MPa］

RATED SUPPLY PRESSURE　Ps［MPa］

21

额定流量Qn［L/min］

RATED　FLOW　Qn［L/min］

63

100

额定电流In［mA］

RATED　CURRENT　In［mA］

15

40

滞　　环［%］

HYSTERESIS［%］

≤4

分 辨 率［%］

THRESHOLD［%］

≤1

非线性度［%］

NONLINEARITY［%］

≤±7.5

不对称度［%］

UNSYMMETRY［%］

≤±10

压力增益［%Ps/1%In］

PRESSURE　GAIN［%Ps/1%In］

＞30

内　　漏［L/min］

INTERNAL　LEAKAGE［L/min］

≤3

零　　偏［%］

NULL　BIAS［%］

≤±3

供油压力零漂（80～110%Ps）［%］

NULL SHIFT WITH SUPPLY PRESSURE OF
（80～110%Ps）［%］

≤±2

回油压力零漂（0～20% Ps）［%］

NULL SHIFT WITH RETURN PRESSURE OF
（0～20%Ps）［%］

≤±2

温度零漂（每变化56℃）［%］

NULL SHIFT WITH TEMPERATURE OF
（EACH℃）［%］

≤±4

频　率
特　性

幅频宽（－3dB）［Hz］

FREQUENCY RESPONSE

AMPLITUDE RADIO WITH
（－3dB）［Hz］

≥40

相频宽（－90°）［Hz］

PHASE LAG WITH
（－90°）［Hz］

≥50

工作温度［℃］

WORKING TEMPATURE［℃］

－30～＋100

净　　重［Kg］

NET WEIGHT［Kg］

1.43

每个线圈在20℃时的电阻值（欧姆）
RESISTANCE OF EACH COIL AT 20℃（Ω）

额定电流（mA）
RATED　CURRENT（mA）

近似的线圈电感（亨）　　　　　　　　　　　　　PROXIMATE　COIL　INDUCTANCE（H）

差动、并联或单线圈
Differential、parallel or individual coils

串联　　series

差动联接　　differential

串联　　series

单线圈　　individual

并联　　parallel

80

40

20

0.98

2.0

0.58

0.5

200

15

7.5

2.41

5.0

1.8

1.5
