路谱仿真（TWR）的目标谱编辑:任何采样率的波形都可以进行数字重采样、缩放、滤波，并且可以使用EDM -波形编辑器通过不同的补偿技术来编辑目标谱。还提供了裁剪、追加和插入波形部分的选项。
波形编辑器是一种修改时域波形的工具，用以适应振动台的再现要求。它可以拼接、裁剪、滤波，并对加速度、速度和位移波形进行补偿。它不同于后分析应用程序，因为它不做FFTs或任何其他形式的高级分析。
该功能属于EDM振动噪声测试系统VCS的一部分。

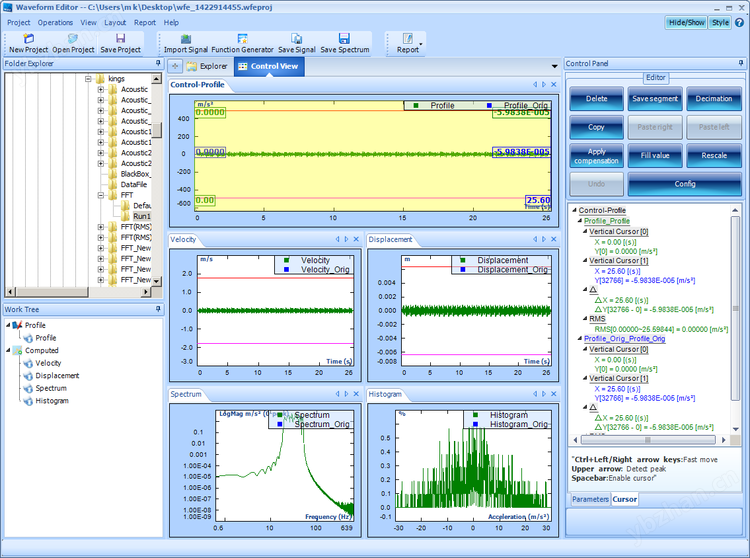

路谱仿真编辑界面
通用选项
- 谱线数用于频谱分析，设置谱线数。线数越高，越增加频域数据的分辨率。
- Bin数值设置直方图数据的分辨率。
- 目标谱数量将量纲设置为加速度、速度、位移或电压。
- 撤消步骤设置撤消命令的缓存操作数
- 开始平均数设置平均的开始帧。
补偿
- 补偿包括修改时域信号，使其满足速度、位移或加速度方面的某些约束。补偿操作包括加速度直流去除、速度直流去除和高/低/带通滤波器。在适当的补偿模板设置之后，一个按钮可以执行多个操作。
- 加速度直流（速度斜坡率）去除 在加速度波形中去除直流分量。这将从速度波形中去除坡度趋势。当原始数据有偏移量测量误差时，就需要它。
- 速度直流（位移斜坡率）去除 去除速度波形中的直流分量。这将从位移波形中去除坡度趋势。当存在加速度不连续时，它是有用的。加速度不连续(加速度的急剧峰值)将在速度目标谱上产生偏移，从而导致位移的斜率。
- 高通滤波器 抑制低于截止频率的低频信号。这种方法可以有效的减小位移，也可以去除所需的低频部分。在保持位移要求的同时，截止频率应尽可能低。
- 低通滤波器 抑制超过截止频率的高频信号。这对位移或速度目标谱没有重大影响。它的用处在于：将有助于去除加速度波形中不需要的高频部分。
- 带通滤波器 结合一个低通和高通滤波器
振动台设置
振动台设置定义用于输出波形的振动台限制。
拼接选项
当两个数据集在一起时，拼接操作用于最小化边界不连续性。启用后，对于以下情况，所选数据窗将应用于两端的数据数组：
在文件导入过程中，一段数据被附加到前一段。
将一段数据插入或粘贴到现有段中。
在“拼接设置”对话框中，可以定义以下内容：数据窗、重叠和窗口点的数量。
数据窗
用户可以选择在拼接操作中使用的不同数据窗类型。
- None：禁用拼接功能
- Hanning：在拼接操作期间使用汉宁窗
- Triangle：在拼接操作期间使用三角形窗
- Half Sine：在拼接操作期间使用半正弦窗
重叠
- 重叠 将两段数据放在一起，数据窗重叠。注意：剪辑后，谱线的总长度将减少。
- 无重叠数据窗没有重叠。谱线的长度不会改变。
