一、用途:

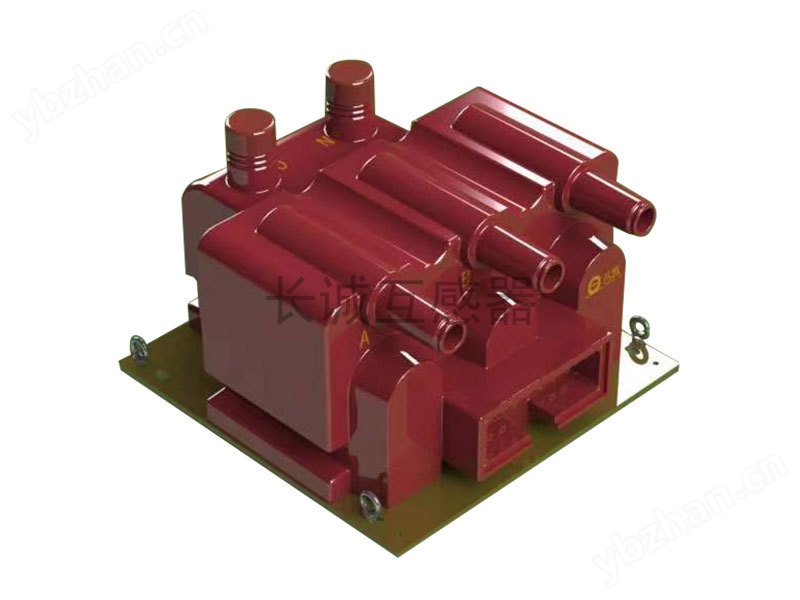

JSZWF12-10R型电压互感器为三相四线、环氧树脂浇注绝缘、户内干式产品,带有高压熔断器保护,并且有防铁磁谐振功能,供额定电压为10kV、频率为50Hz或者60Hz电力系统中测量仪表、继电器其它类似电器的电能计量测量或继电保护使用,或为环网柜提供操作电源和零序电压。该产品为满足2021版一二次融合环网柜内对互感器的各项要求。
二、使用条件
2.1 安装场所
户内环网柜
2.2 环境温度
*高气温+40度
日平均气温不超过+30度
*低气温-25度
2.3 海拔
不超过1000m
2.4 污秽等级:II级
2.5 安装场所无严重影响互感器绝缘的气体、蒸汽、化学沉积及其它爆炸性和腐蚀性介质
2.6 用于中性点非有效接地系统,或小电阻接地方式下有效检测零序电压。
三、安装尺寸
