三相限流式电气保护装置电流过载保护器
1、概述
三相限流式电气保护装置电流过载保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
ASCP310系列电气防火限流式保护器是三相限流式保护器，主要应用于电动汽车充电站的线路保护。
2、功能特点
■短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
■过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。
■表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
■过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■断相保护功能。当保护器检测到线路断相时，保护器发出声光报警信号，启动限流保护。
■剩余电流监测功能。当被监测的线路剩余电流超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■保护器具有1路RS485接口。可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全用电管理云平台，或第三方监控软件或平台。
3、命名规则

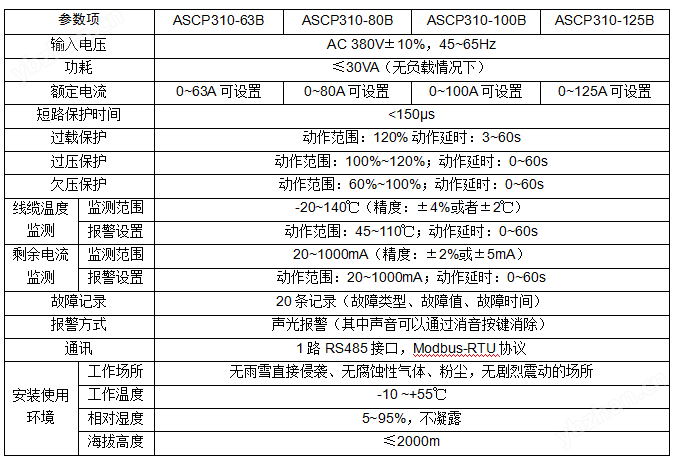

4、技术参数
5、安装与接线
5.1 外形和尺寸

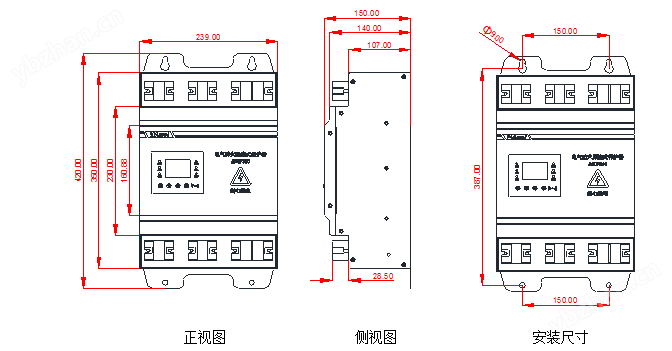

ASCP310系列限流式保护器的外形与安装尺寸如下图所示（单位mm）：
5.2 安装方法
ASCP310系列限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于具有良好通风散热条件的配电箱内部。其安装固定位置如上图所示。
在墙面安装时，建议安装于无滴水、腐蚀性化学气体和沉淀物质的场所，可以采用M6*55镀锌膨胀螺栓固定于墙面。
在配电箱内部安装时，建议保护器左右各预留10cm以上距离，可以采用M6*12镀锌钻尾三角自攻螺丝固定于配电箱背部安装板或横向安装架上。
5.3 接线方法
ASCP310系列限流式保护器的接线端子如下图所示。在仪表中，底部端子为强电接线端子，A In、B In、C In表示为三相交流380V的相线（火线）进线端子， A Out、B Out、C Out为三相交流380V的相线（火线）出线端子，N In和N Out为零线进出线接线端子。保护器的进出线应根据保护器（或其前端断路器）额定电流选择合适的线径。
仪表插拔端子为弱电信号接入端子，A、B为RS485通讯端子，推荐采用1~1.5mm2的屏蔽双绞线连接。I△、COM端子为一路剩余电流互感器信号输入端子，Ta、COMa，Tb、COMb，Tc、COMc为三路温度传感器信号输入端子。（通讯信号端子接入需要区分A、B；温度输入和剩余电流输入信号端子接入不需要区分极性）。

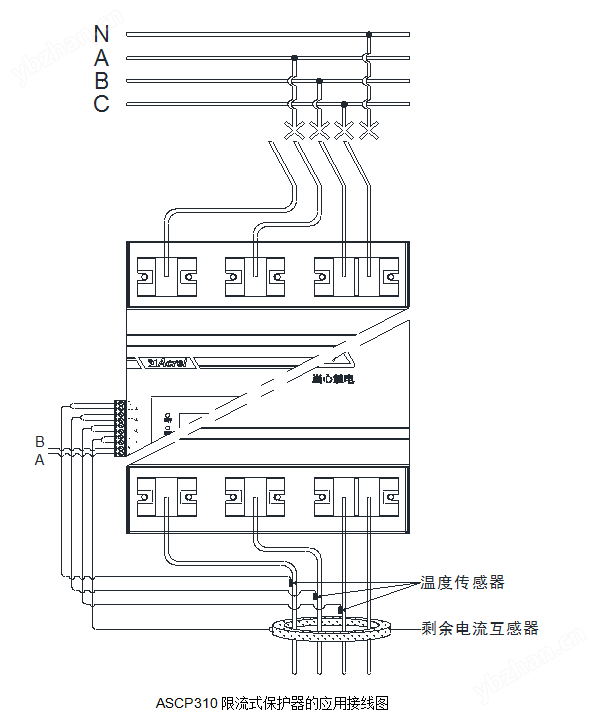

ASCP310系列限流式保护器的对外接线如下图所示：
