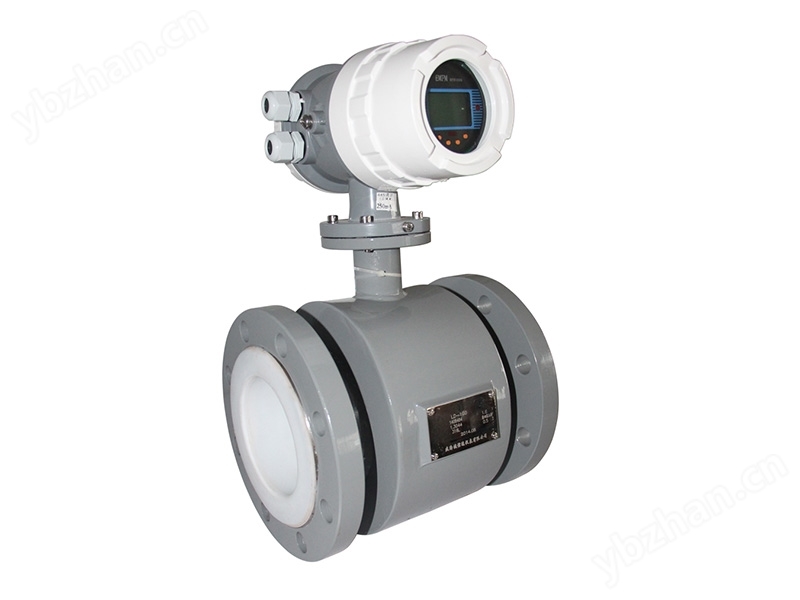

电磁流量计20世纪50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计测量管内无流动部件，无压损，量程比为100：1；适用的工业管径范围宽，直管段要求较低；可测量正向总量、反向总量及差值总量；输出信号和被测流量成线性，精确度较高；测量不受流体密度、粘度、温度、压力和电导率变化的影响；可测量酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等.
工作原理：
●电磁流量计采用当代电磁流量计新技术制造，具有下列特点：
●测量不受流体密度、粘度、压力和电导率变化的影响。
●测量管内无流动部件，无压损，直管段要求较低。
●系列公称通径DN15-DN3000。传感器衬里和电极材料有多种选择。
●转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1。
●转换器可与传感器组成一体型或分离型。
●转换器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠。
●流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量，可显示正、反流量，并具有多种输出，电流、脉冲、数字通讯、HART。
●转换器采用表面安装技术(SMT)，具有自检和自诊断功能
●橡胶和聚氨酯衬里传感器为本质沉浸结构
●防爆型仪表可用于相应的防爆场所
●电磁流量计用于测量封闭管道中导电液体和浆液的体积流量，适用于化工、电力、矿冶、石油、给排水、造纸、医药、食品等部门。
性能参数：
整机和传感器
流速 | 15m/s | ||||
精确度 （参见精度曲线） | DN15-DN600 | 示值的±0.3%（流速≥1 m/s）、±0.2% | |||
±3 mm/s（流速速＜1m/s） | |||||
DN700-DN2600 | 示值的±0.5%（流速≥0.8 m/s） | ||||
±4 mm/s（流速速＜0.8m/s） | |||||
流体电导率 | ≥μS/cm | ||||
公称压力 | DN15-DN150 | 4.0MPa | |||
DN15-DN600 | 1.6MPa | ||||
DN200-DN1000 | 1.0MPa | ||||
DN700-DN2600 | 0.6MPa | ||||
环境温度 | 传感器 | -25℃—+60℃ | |||
转换器及一体型 | -10℃—+60℃ | ||||
衬里材料及 流体温度 | 衬里材料 | 分离型 | 一体型 | ||
聚四氟乙烯 | 100℃；150℃（需特殊订货） | 70℃ | |||
聚氟合乙烯 | 100℃；150℃（需特殊订货） | 70℃ | |||
聚全氟乙丙烯 | 100℃；150℃（需特殊订货） | 70℃ | |||
聚氯丁橡胶 | 80℃；120℃（需特殊订货） | 70℃ | |||
聚氨酯 | 80℃ | 70℃ | |||
信号电极形式 | 固定式（DN15-DN2600）、刮刀式（DN300-DN1600） | ||||
信号电及和接地材料 | 含钼不锈钢、哈低合金B、哈氏合金C、钛、钽、铂-铱合金、不锈钢涂覆碳化钨 | ||||
连接法兰材料 | 碳钢 | ||||
接地法兰材料 | 不锈钢1Cr18Ni9Ti | ||||
进出保护法兰材料 | DN15-DN600 | 不锈钢1Cr18Ni9Ti | |||
DN700-DN2600 | 碳钢 | ||||
外壳防护 | DN15-DN150分离型橡胶或聚氨脂衬里传感器 | IP65、IP68（特殊订货） | |||
DN200-DN2600分离型橡胶或聚氨酯衬里传感器 | IP68 水下10M | ||||
其他传感器和所有转换器 | IP65 | ||||
间距（分离型） | 转换器距传感器一般不超过100M，超过100M需特殊订货。 | ||||
*DN700-DN2600，特殊订货精确度可达示值的±0.3%(流速≥1 m/s)或±3MM(流速<1m/s)
**可特殊提供±0.2%精度流量计。
