- 反馈信号螺纹规格
无反馈信号(N)
4-20mA反馈信号(Y)
G1/4(T1)
M16 * 1(T2)
M22 * 1.5(T3)
M26 * 1.5(T4)

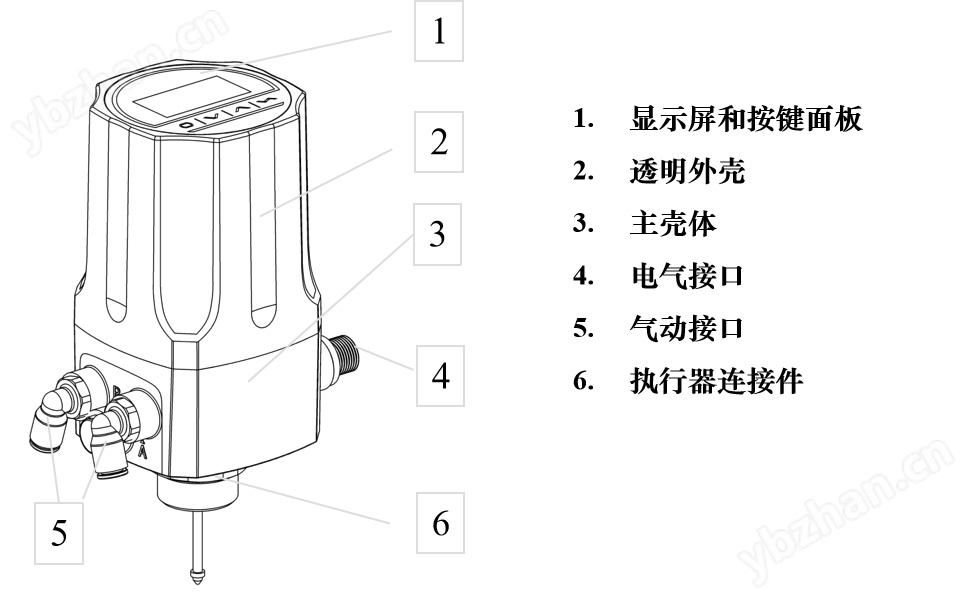

该产品只适用于单作用直行程执行器。断电状态为复位。建议匹配气室内径40-100 mm的执行器。
材料 | 聚碳酸脂(PC),硅橡胶(SI),聚酰胺(PA6-GF30) |
电源 | 直流 24V ±10% |
信号输入 | 4 – 20 mA |
设定信号输入阻抗 | 120Ω |
压缩空气要求 颗粒度要求 颗粒密度要求 凝点要求 油脂浓度要求 | 中性气体, 符合 DIN ISO 8573-1 要求 固体颗粒大小和密度 3 级 露点 3 级 含油量 3 级 |
环境温度 | 0-70°C |
气动接头 | 1/4英寸插入式软管接头(内径Φ6mm) |
电气快速接头 | M12 二针 B标准(电缆直径ø 4-6mm) M12 四针 D标准(电缆直径ø 4-6mm) |
气源压力 | 3-7 bar,具体值视执行机构而定 |
输出气体流量 | 17 l/min(输入压力为0.6Mpa) |
阀门行程控制范围 | 直行程5-50 mm |
安装方式 | 倾向于安装在执行器顶端,通过螺纹和执行器连接 |
防护等级 | IP66 |
功耗 | <5W |




- 端子号描述信号类型
- 1模拟信号输出 +0/4 – 20 mA
- 3模拟信号输出GNDGND
- 端子号描述信号类型
- 1电源 ++24 V
- 2电源GNDGND
- 3设定信号输入 +0/4 – 20 mA
- 4设定信号输入GNDGND

P | 气源进入(内置滤网,过滤尺寸5μm) |
R | 排气 |
A | 先导气口 |

- 隔膜式调节阀
- 角座式调节阀
