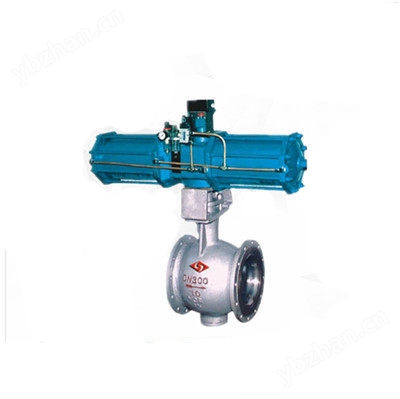

气动偏心半球阀

气动偏心半球阀型号编制说明：

气动偏心半球阀简介：
PQ640H气动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，达到良好的密封目的。阀门的球体和阀座脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
气动偏心半球阀概述：
PQ647Y气动偏心半球阀属于角行程气动调节阀，俗称"气动凸轮挠曲调节阀"。是由引进德国活塞式气动执行器及和偏心半球阀组成，气动偏心球阀可 配以阀门器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现 开关操作，并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴 同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，气动偏心调节阀具有良好的稳定性。其次，还有流量大，可调范围广等特点。气动偏心半球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
PQ64OH气动偏心半球阀是一种直角旋转的控制阀,由活塞式双作用或单作用(弹簧复位式)气动执行器和偏心半球阀组成,它与电气阀门定位器或电磁阀配套使用,可实现 对工艺管路中流体介质的调节或切断控制.半球切口的球体与阀座之间具有剪切作用,特别适用于含有纤维,微小固体颗粒,纸浆,煤灰等介质的工况。
气动偏心半球阀特点：
1、其结构采用偏心契紧原理通过传动机构达到闸紧，调节，关闭的目的，密封副食金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。他对两相混流易结垢固体析出的混流输出特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座业作相应堆焊特殊的处理，密封面组合成防腐，耐磨，高强度等各种类型，满足不同场合的需求。
3、密封严密、输出有害气体可达零泄露。
4、密封副的阀芯留有补偿量，当阀座磨损后，关闭时再转动少许，仍能可靠密封，延长使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后整台报废的弊端。
5、水损为零。采用偏心结构，阀门开启后，流道畅通，水头损失为零。可节约大量能源。
6、可靠的密封方式。软密封结构具有自密封性能，硬密封结构具有弹性补偿性能。
7、耐磨损，使用寿命长。球阀在开启后，球***偏置于阀体内，不被介质直接冲刷。
8、自动清污功能。硬密封偏心半球阀的球***边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物。
9、启闭迅速。偏心曲轴旋转90度即可实现启闭，启闭时间短
10、适合高流速。直通流道，坚固的偏心曲轴使之适用高流速且无振动。
11、适用介质：清水.原水（含泥沙）.污水.海水、蒸汽、煤气、天然气、油品等。
12、适用温度：软密封偏心半球阀为-40℃-135℃；硬密封半球阀为常温至600℃左右
气动偏心半球阀 技术参数：

气动偏心半球阀执行器参数：

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
气动偏心半球阀零件材料：

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动偏心半球阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
气动偏心半球阀结构图：

气动偏心半球阀连接尺寸：
