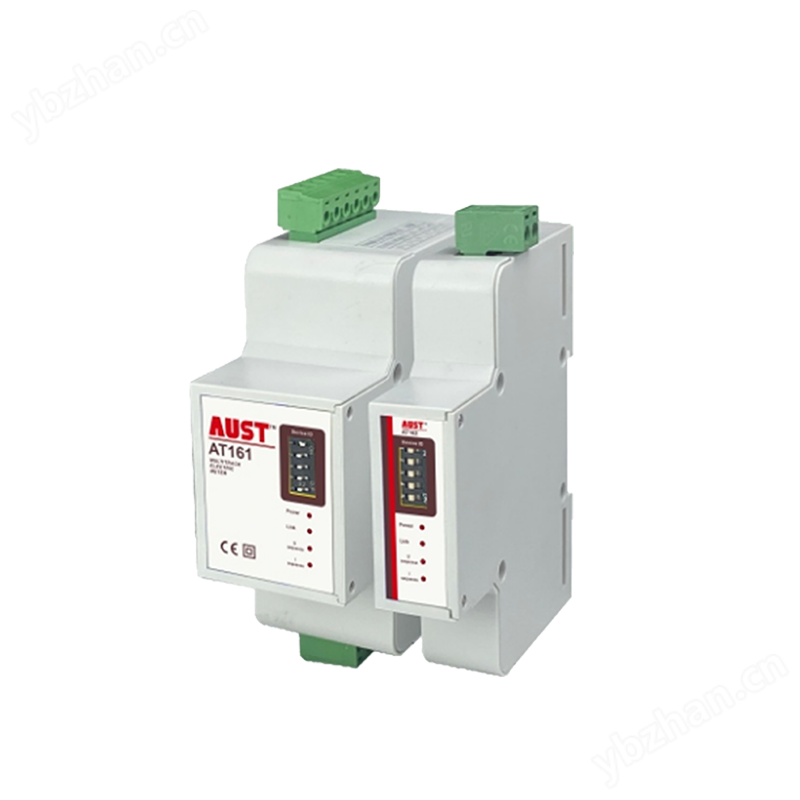

AT161导轨式多功能电表，支持三相三线和三相四线系统；可测量A、B、C相电网上的电流、电压、功率因数、谐波、功率、电能等多个电参数。
AT161标配RS485通信接口，通过标准的Modbus -RTU协议，可与各种组态系统兼容，把前端采集到的电参量实时传送给系统数据中心。
AT161导轨式多功能电表，支持三相三线和三相四线系统；可测量A、B、C相电网上的电流、电压、功率因数、谐波、功率、电能等多个电参数。
AT161标配RS485通信接口，通过标准的Modbus -RTU协议，可与各种组态系统兼容，把前端采集到的电参量实时传送给系统数据中心。
AT161导轨式多功能电表参数
概述 | |
类型 | 导轨式 |
型号 | 主表AT161M, 分表AT162 |
电流传感器类型 | 电压输出型电流互感器，罗氏线圈 |
特性 | 支持罗氏线圈直接接入 |
优势 | 适用于宽电流范围，免拆线测量 |
线制 | 3P4W_3CT，3P3W_3CT，3P3W_2CT，1P3W，1P2W |
应用领域 | 电力分析，能耗监测 |
显示屏幕 | 无 |
重量 | 主表：122g，分表50g |
尺寸 | 主表：L*W*D:9.3*8.0*3.6CM；分表：L*W*D:9.3*8.0*1.81CM |
颜色 | 白 |
电流测量 | |
通道输入电压范围 | 0-900mVAC peak,636 mV RMS |
测量范围 | 不同电流传感器测量范围不同 |
罗氏线圈 | 50mV/kA@50Hz(0-12000A),@60Hz(0-10000A) 85mV/kA@50Hz(0-7000A),@60Hz(0-6000A) 100mV/kA@50Hz(0-6000A),@60Hz(0-5000A) ... |
电压型CT | 0~99999A |
电压测量 | |
测量范围 | 0~600VAC |
测量值 | 720VAC |
数字信号 | |
开关量输出 | 1 路电磁继电器输出，触点容量：3A 30V DC，3A 250V AC |
开关量输入 | 光耦隔离（5kVrms） |
通信 | |
RS485通信 | 一路RS485通信接口，接口类型：两线半双工 通信速率：2400bps~38400bps规约：Modbus-RTU |
供电 | |
电源 | AT161M2:220V交流辅助电源（95-265VAC），45~60Hz ATA161M3:24V直流辅助电源（18-36VDC） AT161M5:主回路取电（V1-V3之间取电）,90-520V |
功耗 | ≤3.5VA |
