产品概述
武汉卓能电气公司研制的静止型无功发生器SVG（Static Var Generator，简称SVG）是全新一代的无功补偿及谐波治理装置，是无功补偿领域应用的代表，相较于传统的LC回路组成无功补偿系统，SVG具有运行更稳定、寿命更长、响应更快、运行范围更大、容量更稳定、调节更平滑、谐波量更小、系统电压更稳定、容量更充足等优势。
工作原理
SVG并联于电网中，相当于一个可变的无功电流源，通过调节逆变器交流侧输出电压的幅值和相位，或者直接控制其交流侧电流的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。当采用直接电流控制时，直接对交流侧电流进行控制，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
产品特点
1、具备抗谐波功能，更保障系统安全。SVG是可控电流源，只补偿基波无功电流，系统谐波电流不会造成补偿设备损坏，使其寿命延长、维护工作量少。同时避免串电抗的电容器组可能造成的谐波放大，防止系统其他设备及补偿设备因谐波过电压而损坏；
2、 动态连续平滑补偿，更高速的响应速度使对电压闪变的补偿效果更好。SVG可跟随负载变化，动态连续补偿功率因数，可以发无功，也可吸收无功，杜绝了无功倒送的情况；
3、能够解决负荷的不平衡问题；
4、不仅不产生谐波，而且能在补偿无功功率的同时动态补偿谐波；
5. 电流源特性，输出无功电流不受母线电压影响，传统SVC含阻抗型特性，输出电流随母线电压线性降低。
主要参数
应用行业
重点在城市轨道交通、汽车制造、船舶制造、金融、医院、大厦、化工、钢铁、冶金、游乐场等。
产品型号及其说明
注：ZND:武汉卓能电气有限公司
SVG:静止无功发生器
A:额定电压
B：额定补偿容量

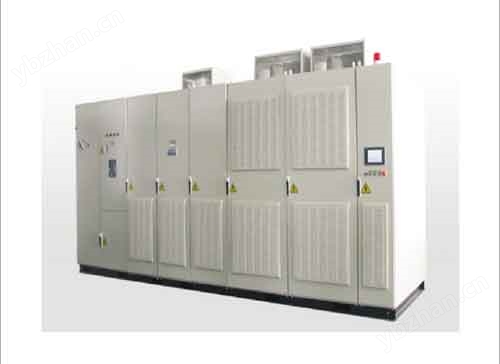

武汉卓能高压静止型动态无功补偿器典型上图
