产品说明：
■ 主要功能与特点
根据波的传输理论，波在架空线路上传播,遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。
设： f: 注入的信号频率;
v: 注入的信号沿线路传输的速度;
l: 注入信号的波长;
L: 线路长度;
因为: f×l=v
由理论公式推导，可得出:
对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的一半，即:
L= l/2=0.5V/F。
对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的四分之一，即:
L=l/4=0.25V/F。
据这一结论，就可以计算出故障距离。
本仪器带有精确测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步精确分析。

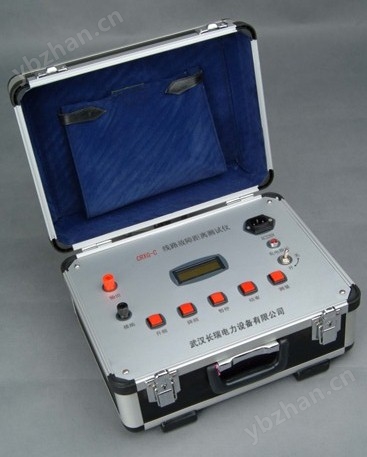

CRXG-C型输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。
该仪器适用于35kV（10Kv为主线路无支线）及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。
本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。
■ 技术参数
1． 扫频范围 （100Hz～100kHz） 分段选择
2． 测量距离 2～100km
3． 被测线路电压等级 35kV（10Kv为主线路无支线）～500kV
4． 显示LCD 240×128点阵 （黑白）
5． 显示方式 图形及文字
6． 输出电压 Vp_p≥8V
7． 精 度 1%
8． 内部电池使用时间 2～4小时/每次充电
9． 充电电流及时间 100～200mA/12小时
10． 体积 260(宽)×350(长)×190(高)mm
11． 重量 5Kg
