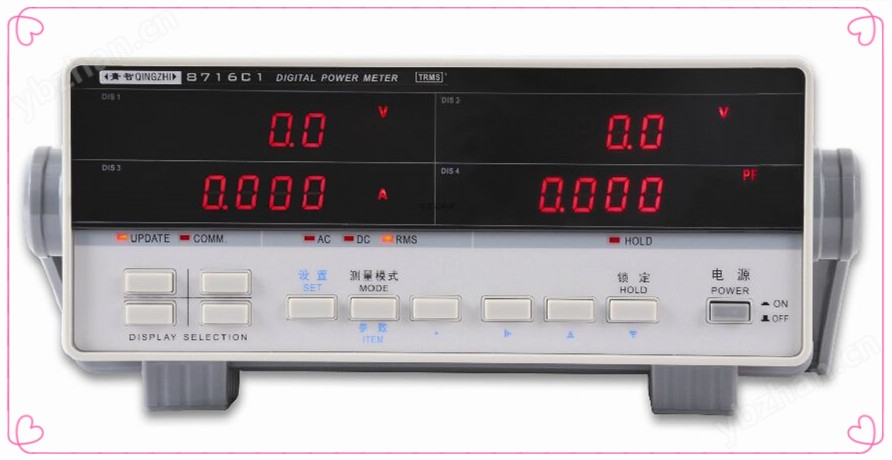

青智8716C1交直流电参数测量仪
设计采用了的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、功率因数、频率。
■ 测量项目 Measurement： U 600V(AC/DC)，I 20A(AC/DC)，P(U×I), PF(0.2-1.0),F(DC,45-65)Hz
■ 准确度等级 Accuracy： 0.5级
■ 参数设置 Parameter Setting：I﹑P上下限，bps，addr
■ 报警功能 Alarming：越限声光报警
■ 输出方式 Output： RS232/485（选配）
■ 工作电源 Power Supply：AC 85V-265V或DC 100V-300V
■ 仪表尺寸 Dimension：112（H）×260（W）×303（D）mm
■ 仪表重量 NetWeight：≈3kg
8716C1交直流电参数测量仪
主要技术参数
| 参 数 | 测量范围 | 工 作 误 差 | 分辨率 | 备注 |
| 电压 | (5～600)V | ±(0.4%读数+0.1%量程) | 0.1V | 过载1.2倍量程 |
| 电流 | 10mA～20A | ±(0.4%读数+0.1%量程) | 0.001A | 过载1.2倍量程 |
| 功率 | U*I*PF | PF>0.5 ±(0.4%读数+0.1%量程) PF<=0.5 ±(0.6%读数+0.1%量程) | 0.1W | |
| 功率因数 | 0.1～1 | ± 0.01 | 0.001 | 电压值高于10%量程； 电流值高于1%量程 |
| 频 率 | DC或(45～65)Hz | 0.1％*读数 | 0.01Hz | 电压值高于10%量程 |
8716C1交直流电参数测量仪
其他技术参数
| 其他参数 | 输入方式 | 电压电流均为浮置输入；电压输入阻抗约2MΩ；电流输入档阻抗约1mΩ |
| 测量信号峰值 | 电压电流均为量程的1.6倍 | |
| A/D转换 | 速率约8k/秒，24位，电压、电流同时采样 | |
| 显示更新 | 约3次/秒 | |
| 继电器触点容量 | 250VAC，3A，阻性 | |
| 整机功耗 | < 6VA | |
| 仪表重量 | 约 3.0 kg | |
| 仪表尺寸 | 宽 x 高 x深：260 x 112 x 303 mm | |
| 开孔尺寸 | 宽 x 高：224 x 90 mm | |
| 工作环境 | 大气压力 | （86～106）kPa |
| 温度与相对湿度 | （0～40）℃/≤85%RH | |
| 仪表工作电源 | AC （85～265）V 50/60Hz | |
| 安全要求 | 绝缘电阻 | 测量端子与电源线之间绝缘电阻不低于2MΩ |
| 耐 电 压 | 测量端子与电源线之间能承受2000V 50Hz正弦波电压 |
