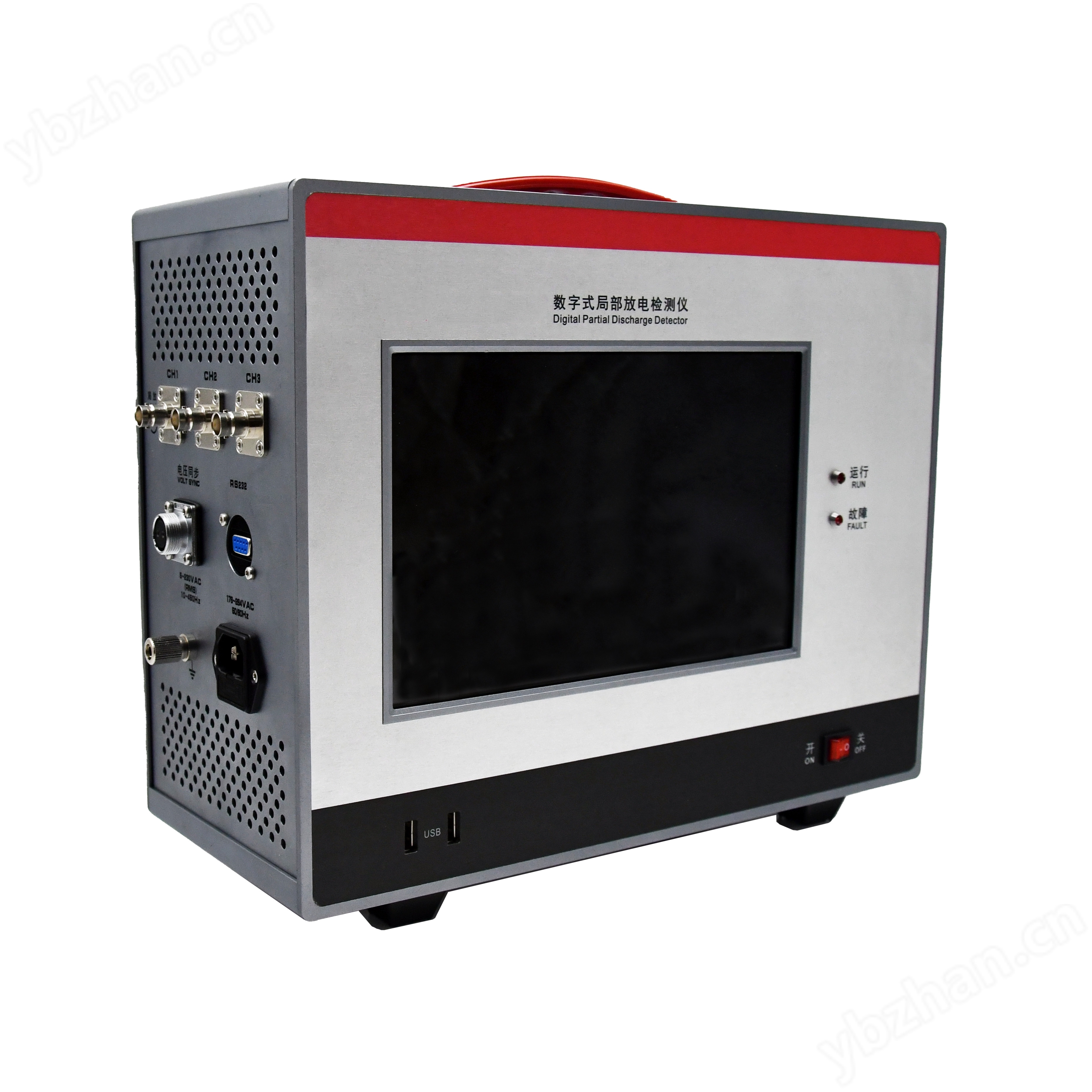

GBPD-6405数字式局部放电检测仪
简介
数字式局部放电检测仪采用紧凑型设计，通过TCP/IP网络由远程PC机或笔记本控制连接。GBPD-6405数字式局部放电检测仪适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。直流电压下的PD测量可作为标准仪器的可选项。
技术指标
局放测量系统
局放测量通道数量 | 4通道（多台联机可达16通道） |
输入阻抗 | 50Ω |
模拟滤波器（-6dB） | 满足IEC60270、GB/T7354-2018标准 |
下限频率fL：10kHz、20kHz、40kHz、60kHz、80kHz可选 | |
上限频率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可选 | |
检测灵敏度 | <1pC(CA=10nF/CK=1nF) |
<0.1pC(CA=1nF/CK=1nF) | |
采样精度 | 14bit |
采样率 | 80MHz |
增益调节范围 | 60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调 |
可测试品电容量范围 | 6pF~250μF |
线性度误差 | <±3% |
电压测量系统
电压测量通道数量 | 4通道（多台连机可达16通道） |
电压输入范围 | 5~230VAC (RMS) |
线性度误差 | <±3% |
频率范围 | 10~450Hz |
同步方式 | 电源同步或电压输入同步自动切换 |
同步精度 | <1° |
接口
局放输入 | 4×BNC |
电压输入 | 4×航空插头 |
以太网/局域网 | 1×RJ-45 |
PC要求
操作系统 | Windows7/Windows10 64位操作系统 |
处理器 | Intel CORE i5及以上 |
内存 | 8G及以上 |
硬盘 | 128G及以上 |
网络接口 | 10/100/1000Mbps |
物理和环境规范
电源 | 176~264 VAC，50/60Hz |
电源保险 | 250V T 5A |
操作温度 | -10°C~50°C |
贮存温度 | -40°C ~60°C |
相对湿度 | 5%~95%，无冷凝 |
尺寸（宽×深×高） | 445mm×355mm×88mm |
重量 | 11.7kg |
供货清单
以下为单主机标准配货清单：
表格 2‑1供货清单
序号 | 组件名称 | 数量 | 规格 |
1 | 数字式局部放电检测仪主机 | 1套 | |
2 | U盘（内含应用软件RemoteControl） | 1套 | |
3 | 数字式局部放电检测仪用户手册 | 1份 | |
4 | 局域网电缆，RJ45 | 1条 | 1米 |
5 | 铝编织接地线缆 | 1条 | 5米 |
6 | 220V电源线 | 1条 | |
7 | 电源保险 | 1个 | 250V T 5A |
8 | 50欧PD信号同轴电缆（BNC-BNC） | 3条 | 10米 |
9 | 双芯电压线（航空插头-4mm香蕉插头） | 3条 | 10米 |
10 | 测量阻抗 | 3个 | |
11 | 专用耦合电容信号连接线 | 3条 | 0.5米 |
12 | 专用接地线 | 3条 | 1米 |
13 | 专用短接线黄色 | 3条 | 0.2米 |
14 | 校准脉冲发生器 | 1个 | |
15 | 专用信号线黑色 | 1条 | 2米 |
16 | 专用信号线红色 | 1条 | 2米 |
17 | 笔记本电脑或台式机 | 1台 | 选配 |
18 | 出厂检测报告 | 1份 |
收到仪器后，检查所有物品是否交付。如果零件丢失或损坏，请联系当地销售代表，
