高精度APN1312系列三相功率测量模块为轻巧模块式设计,体积小巧,具有两个功率测量通道,能实现两表法(3P3W)测量三相系统,广泛用于变频电机测量,如电梯平衡系数分析仪
APN1312系列三相(3P3W)功率测量模块 产品详情

高精度

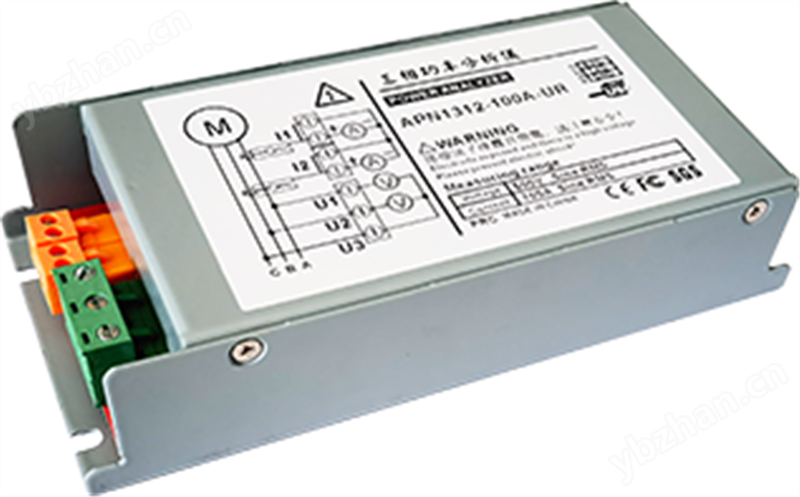

        APN1312系列三相功率测量模块为轻巧模块式设计,体积小巧,具有两个功率测量通道,能实现两表法(3P3W)测量三相系统,广泛用于变频电机测量,如电梯平衡系数分析仪。 电流传感器外置设计,能匹配市面上大部分的电流输出型电流传感器,通过搭配不同的传感器,能测量各种不同的负载,如用户可以搭配廉价的电磁式电流互感器,测量一个交流负载,又如用户也可以搭配霍尔电流传感器或的磁通门电流传感器,测量一个交流、半波整流或直流负载。仪器是采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、多种参数测量功能,功能强大,全系列产品标配USB通讯接口,另外还具有可选的RS485、RS232通讯功能。0-50次谐波测量、电流总谐波、电压总谐波测量功能。通过免费的上位机软件,还可以实现测量波形,测量参数显示、长时间参数记录等功能。仪器还可以设定电压和电流的变比,轻易连接外部互感器,满足工业生产,工业控制,电力监控等要求。

        APN1312系列三相功率分析模块具有1档电压量程和1档电流量程。本产品仅能用于三相三线(3P3W)测量。


用户手册下载


谐波测量

        APN1312系列三相功率分析模块具有1-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

丰富的通讯接口

        APN1312系列三相功率分析模块标配USB,可选RS232和RS485通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议。

        通过RS232或RS485,用户可以轻松连接到PLC:

        通过RS232或USB,用户可以轻松连接到PC或工控机:

标配的PC端测量软件

        APN1312系列三相功率 分析模块标配的上位机软件,可以实现测量波形显示、测量参数显示、谐波柱状图、谐波报告等显示。

标配的PC端Modbus-RTU记录软件

        APN1312系列三相功率分析模块标配的记录软件,可以通过RS485通讯接口,采用Modbus-RTU协议,联机读取多台仪器参数,实现测量参数趋势曲线记录。

应用行业

        APN1312系列三相功率 测量模块能测量单相负载、三相三线负载,适用于对风力发电系统、普通发电机、变频电机、电网的运行质量进行监测及分析,完整的谐波分析及电力质量分析功能。也适用于三相电机或其他电动工具、通讯系统、制冷设备、加热设备等相关产品进行测量。

选型指南

APN1312系列三相功率分析模块目前按测量电流量程分下列型号:
        APN1312-50A-UR / APN1312-50A-US: 50A
        APN1312-100A-UR / APN1312-100A-US: 100A
        APN1312-200A-UR / APN1312-200A-US: 200A
        APN1312-500A-UR / APN1312-500A-US: 500A
        APN1312-1000A-UR / APN1312-1000A-US: 1000 A
全系列标配USB通讯端口,可选RS232和RS485通讯接口

功能列表

电压量程 500V (正弦有效值)
电流量程 APN1312-50A-UR / APN1312-50A-US: 50A
APN1312-100A-UR / APN1312-100A-US: 100A
APN1312-200A-UR / APN1312-200A-US: 200A
APN1312-500A-UR / APN1312-500A-US: 500A
APN1312-1000A-UR / APN1312-1000A-US: 1000 A
自动量程

电压真有效值测量

电流真有效值测量

峰值测量

波峰系数测量

简单直流平均值测量

THD-F测量

THD-R测量

基波相位测量

有功功率测量

视在功率测量

无功功率测量

视在阻抗测量

功率因数PF测量

频率测量

1-50次谐波测量测量

三相总有功功率测量

三相总视在功率测量

三相总无功功率测量

积分三相电能(WP)

记录(上位机软件实现)

USB通讯

RS485

RS232

电压测量指标

通用指标 量程 (1档) 500V (正弦有效值)
峰值测量电压 707V (峰值)
量程转换方式 自动或固定量程
带宽 DC - 5KHz
测量频率范围 0.5Hz 至 500Hz
输入阻抗 2.35M OHM 、10PF 在所有量程,±2%
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz 10-500V ±0.2%
0.5Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.2%
波峰系数 计算方式 峰值/有效值
可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (1档)

APN1312-50A-UR / APN1312-50A-US: 50A
APN1312-100A-UR / APN1312-100A-US: 100A
APN1312-200A-UR / APN1312-200A-US: 200A
APN1312-500A-UR / APN1312-500A-US: 500A
APN1312-1000A-UR / APN1312-1000A-US: 1000 A
峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 0 - 5KHz (部分型号受制于电流传感器)
测量频率范围 0.5Hz 至 500Hz(部分型号受制于电流传感器)
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz ±0.3%
0.5Hz至500Hz ±0.5%(参考磁通门电流传感器)
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
波峰系数 计算方式 峰值/有效值
可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于1电压量程和1电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 0.5Hz 至 500Hz(部分型号受制于电流传感器)
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.5%
PF=0.6~0.4 ±1%
0.5Hz至500Hz (PF=1~0.6) 受制于电流传感器
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ <>
无功功率 精度 (47Hz至63Hz 23℃±5℃,PF>0.8) <>
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
千瓦时 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压或电流,通过机箱内跳线选择,默认电压触发
有效信号范围 在10%至99%的所有电压量程内
有效测量范围 0.5Hz to 500Hz
