市政排水管网流量监测系统是现代城市排水管理的重要技术手段，主要由传感器、数据采集终端、通信设备和监控平台组成。传感器作为系统的感知层，安装在管网的关键节点，如排水井口、管道交汇处等。这些传感器采用超声波、电磁或雷达等非接触式测量技术，能够精确测定管网中的水流流量。数据采集终端负责收集传感器数据并进行初步处理，通过有线或无线通信网络将数据传输至监控中心。通信设备利用有线和无线通信技术相结合的方式，确保数据传输的稳定性和实时性。在复杂的城市环境中，这种混合通信方式可以有效避免信号干扰和传输中断的问题。监控平台对接收到的数据进行存储、分析和可视化展示，为管理人员提供决策支持。
一、产品简介
市政排水管网流量监测系统是城市建设、环境保护、防洪排涝的重要基础设施，关系到社会稳定和人民生活的安定。随着城市的迅速发展，城市排水管网系统越来越复杂对排水管网的养护管理等提出了更高的要求。但由于养护管理上缺乏管网真实运行状态的数据，依靠传统的手段已经越来越不能满足排水管网的现代化要求。加强排水管网的监测，对保护排水设施，健全城市信息化管理具有重要意义，在城市雨洪管理方面，更是保障城市水安全，减轻城市防洪压力、缓解水资源短缺以及改善水环境质量的关键环节，监测技术在排水管网流量运行管理中应发挥更为积极与重要的作用。

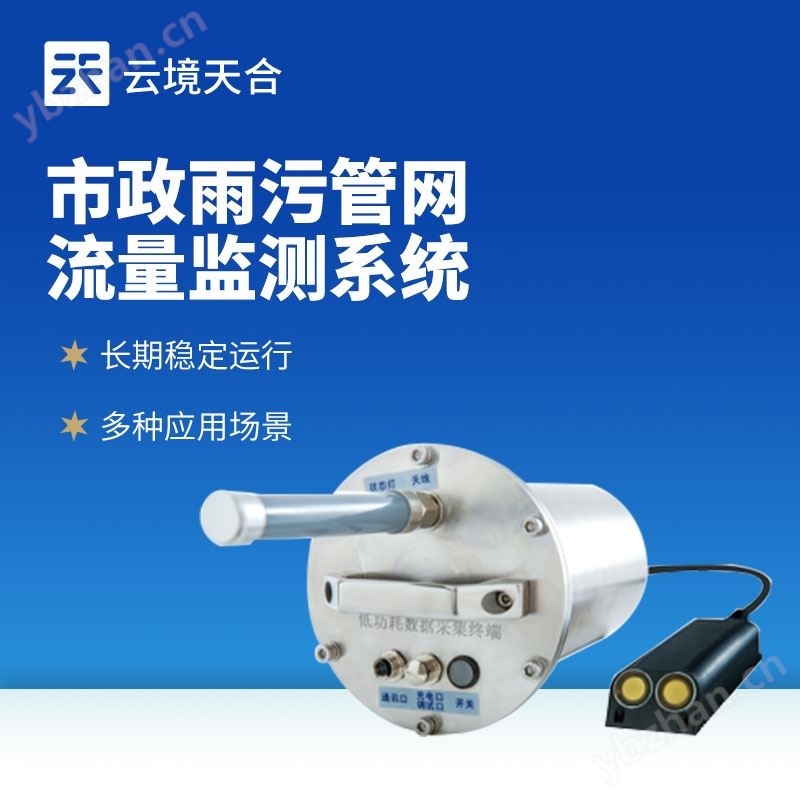

排水管网在线监测系统是我司自主研发生产的一套针对城市排水管道流量、流速、液位进行实时监测的在线监测系统。该系统旨在对排水管网实现雨污水管道流量、流速、液位实时监测和管理，实现实时监测告警、精准快速定位，并通过数据传输网络将采集到的数据接入到各个应用系统中，为城市排水精细化管理、应急决策指挥以及行业应用等方面提供科学有效的数据支撑，实现经济效益和社会效益的不断增长。
二、产品优点
体积小，监测设备和数据采集设备均为高集成度产品；
安装简单，安装于管网窨井壁，不受条件限制；
一键式开机，开机即可使用，无需配置参数；
防护等级高，传感器、采集器均采用高防水等级材料和结构制作；
超低功耗，内置高性能电池，可连续工作180天，可拓展电池容量；
基本免维护，可在井下长期稳定运行；
多种应用场景，可在城市雨水、污水等排污管网应用；
拓展性强且配置灵活，可根据需求选配水质、流量、液位、井盖状态等参数；
三、系统架构
排水管网在线监测系统由前端传感器、数据采集控制单元、数据传输单元，后端数据接收服务、环境监测控制平台及数据处理分析应用功能组成。
四、传感器参数
声波频率：2MHZ
盲区：6.5-7厘米(水位低于盲区测量数据精度低）
流速范围：0m~+6m/s，
精度：±1.0%±1cm/s
水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm
水温：量程：-10℃～60℃，精度：±1℃
瞬时流量范围：0～99.99m³/s
累计流量范围：0.1m³～999999m³
五、通讯方式
4G或者NB-IoT
六、云平台功能
权限管理：可根据其权限对监测设备信息进行更改、删除、添加等操作。
实现数据浏览访问、导出下载，以及对监测数据查询。数据查询时长大于3年。
实时数据：平台能够显示监测点的实时数据；
设备地图：各个监测数据和仪器信息通过地图实时；
环境监测云平台可查看通讯卡卡号、仪器与平台的通讯状态、信号强度、仪器电量等功能
历史数据查询：可查询某个监测点的历史数据，通过报表展现，报表可导出为EXCEL文件或直接打印。
数据查询：按条件查询各个设备的各项参数，如设置查询数值范围，日期，报警值等；可统计时、日、月极值平均值。
数据报表：可分析统计展现各监测点通道的数据月报表，支持EXCEL导出；
远程录入：远程数据补录：可从现场终端读取最近1个月的历史数据进行补录处理；
电脑录入：将EXCEL格式数据导入并存储到数据库。
