【产品概述】

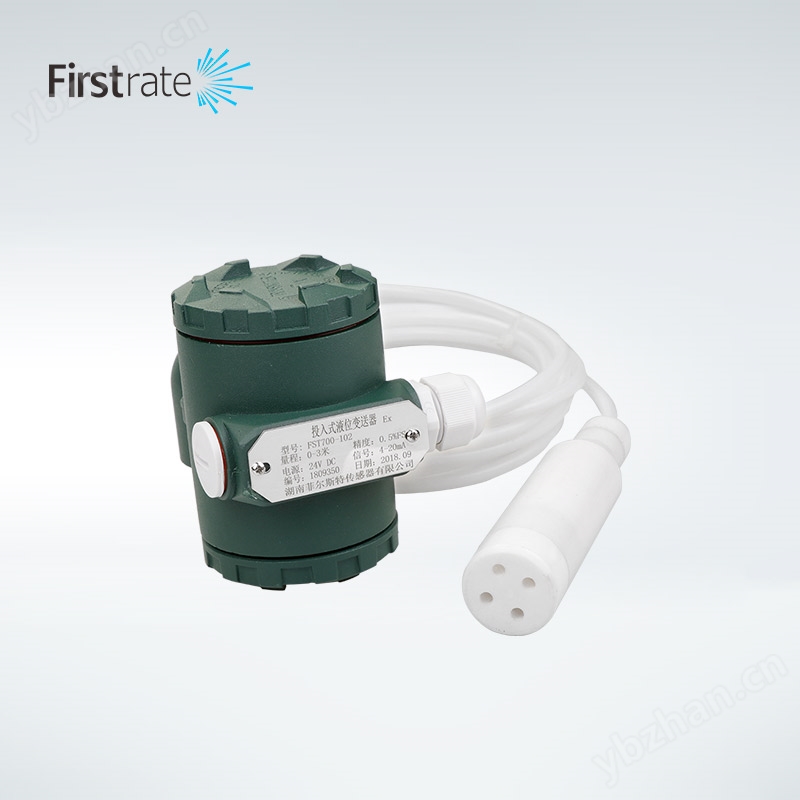

FST700-102防腐型投入式液位变送器为满足各种流动性良好且具有一定腐蚀性液体介质而特别研制的，可直接投入到液体介质中测量使用。对水、油、酸、碱等液体介质都可测量。适用于城市供水、污水处理及各种工矿企业工业过程液位检测与控制。
【产品特点】
● 防护等级IP68
● 的抗冲击、抗过载、抗振动、耐腐蚀
● 高精度、高频响、长期稳定性好
● 采用导气线缆，抗腐蚀聚四氟乙烯材料
● 适用于测量流动性良好的液体介质
【应用范围】
● 工业过程液位测量和控制
● 水利水电监测和控制
● 楼宇自控、恒压供水
● 城市供水及污水处理
● 其它自动化系统液位测量和控制
【技术参数】
| 测量介质 | 水、油、酸、碱等含腐蚀型液体介质 |
| 量程范围 | 0~1…30米 |
| 信号输出 | 4~20mA |
| 信号线规格 | 2 Wire |
| 供电电压 | 24VDC |
| 综合精度 | ±0.5%FS、±1%FS |
| 长期稳定性 | ±0.1%FS/年 |
| 介质温度 | -40~+70℃（不能结冻） |
| 储存温度 | -40~+125℃ |
| 介质兼容性 | 与聚四氟乙烯兼容的各种介质 |
| 防护等级 | 电子舱：IP65 探头：IP68 |
| 材料 | 聚四氟乙烯 |
| 探头直径 | Φ30.5 |
| 电气连接 | 直接引线 |
| 安装方式 | 投入式安装 |
【外形结构及电气连接】
【细节描述】
【1. 产品分解图】
【2. 外形更符合流体学设计】
【3. 进口扩散硅芯体】
【4. 温度自动补偿，解决传感器温漂现象】
【5. 采用抗腐蚀材料】
【6. 防潮、防结露、防渗透】
【7. 精致引压孔防堵塞设计】

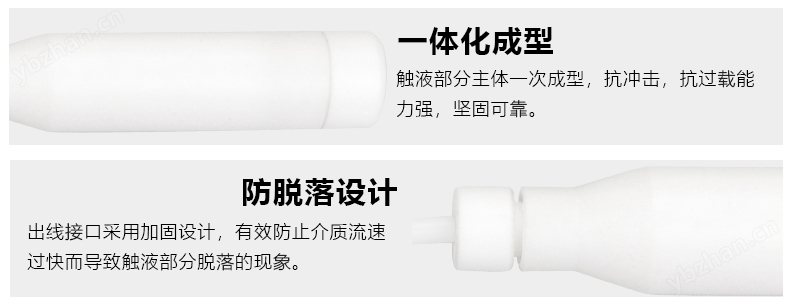

【8. 坚固可靠，适用更多工况】
【9. 可拆卸探头，方便维护】
【10. 可选偶头安装连接】
【电气连接方式】
【电路接线图】
| 压力类型 | 表压 | 长期稳定性(1年) | ±0.5 %FS |
| 压力量程 | 0~1...10m或定制 | 介质温度 | 0℃~+70℃(不能结冻) |
| 信号输出 | 4~20mA（二线制） | 储存温度 | -40℃~+80℃ |
| 信号线规格 | 2 Wire | 允许过载 | 200%FS |
| 供电电压 | 24VDC | 负载能力 | 小于等于750欧姆 |
| 精 度 | ±0.5%FS | 防护等级 | IP68 |
| 零点温度漂移 | ±0.02 %FS/℃ | 安装方式 | 支架安装 法兰安装 |
| 灵敏度温度漂移 | ±0.02 %FS/℃ |
